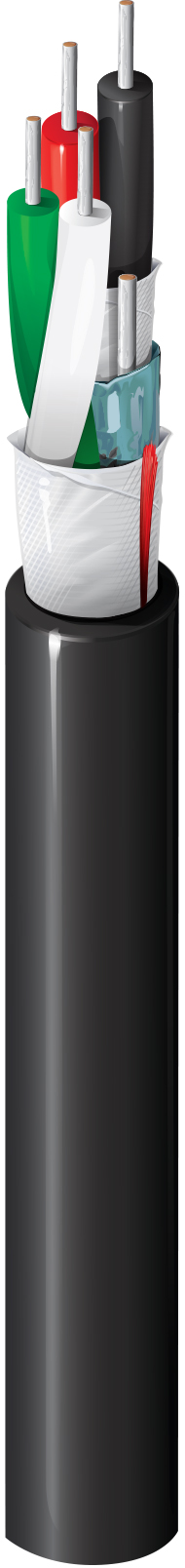

Spéciaux - 5522G1

Câble audio de sécurité, calibre CM, paire de conducteurs en cuivre étamé massif 1-22 AWG avec isolation en PVC et blindage Beldfoil®, 2 conducteurs en cuivre étamé massif 22 AWG avec isolation en PVC, ruban de blocage de l'eau global, gaine en PVC avec cordon de déchirure &

Disponibilité:

Amériques
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Système de sécurité, interphone/sonorisation, audio/haut-parleur, commandes à puissance limitée, emplacement bruyant et humide, conduit sous le niveau du sol &

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	1	22 AWG	Solid	TC - Tinned Copper
Conductor(s)	2	22 AWG	Solid	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PVC - Polyvinyl Chloride	0.01 in (0.25 mm)	0.046 in (1.2 mm)	Black and Red
Conductor(s)	PVC - Polyvinyl Chloride	0.01 in (0.25 mm)	0.046 in (1.2 mm)	White, Green

Blindage interne

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (Solid) TC
	No Shield

Notes du tableau du blindage intérieur	Bande d'étanchéité

Blindage extérieur

Material
No Shield

Blocage de l'eau	Ruban d'étanchéité

Gaine extérieure

Separator	Material	Nom. Thickness	Nom. Diameter	Ripcord
Waterblocking Tape	PVC - Polyvinyl Chloride	0.025 in (0.64 mm)	0.224 in	Yes

Diamètre total du câble (nominal)	0.224 po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Inductance	Max. Current
Pair(s)	20 Ohm/1000ft	11.1 Ohm/1000ft (36.4 Ohm/km)	48.5 pF/ft (159 pF/m)	86.5 pF/ft (284 pF/m)	0.18 µH/ft (0.59 µH/m)	4 Amps per Conductor at 25ºC
Conductor(s)	20 Ohm/1000ft (66 Ohm/km)					4 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V

Caractéristiques mécaniques

Température

UL Temperature	Operating
105°C	-40°C To +105°C

Rayon de courbure

Stationary Min.	Installation Min.
2.24 in (56.9 mm)	2.24 in

Tension de traction maximum	16.5 kg (36.3 livres)
Poids câble en vrac	24 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière
Inflammabilité/réaction au feu	UL1685 UL Charge
Conformité NEC / UL	Article 800, CM
Conformité CEC / C(UL)	CM
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
