Numéro de produit: 5524G1

Sécurité & Son, #22-1pr, #22-4c TC, paire blindée, CM, étanche

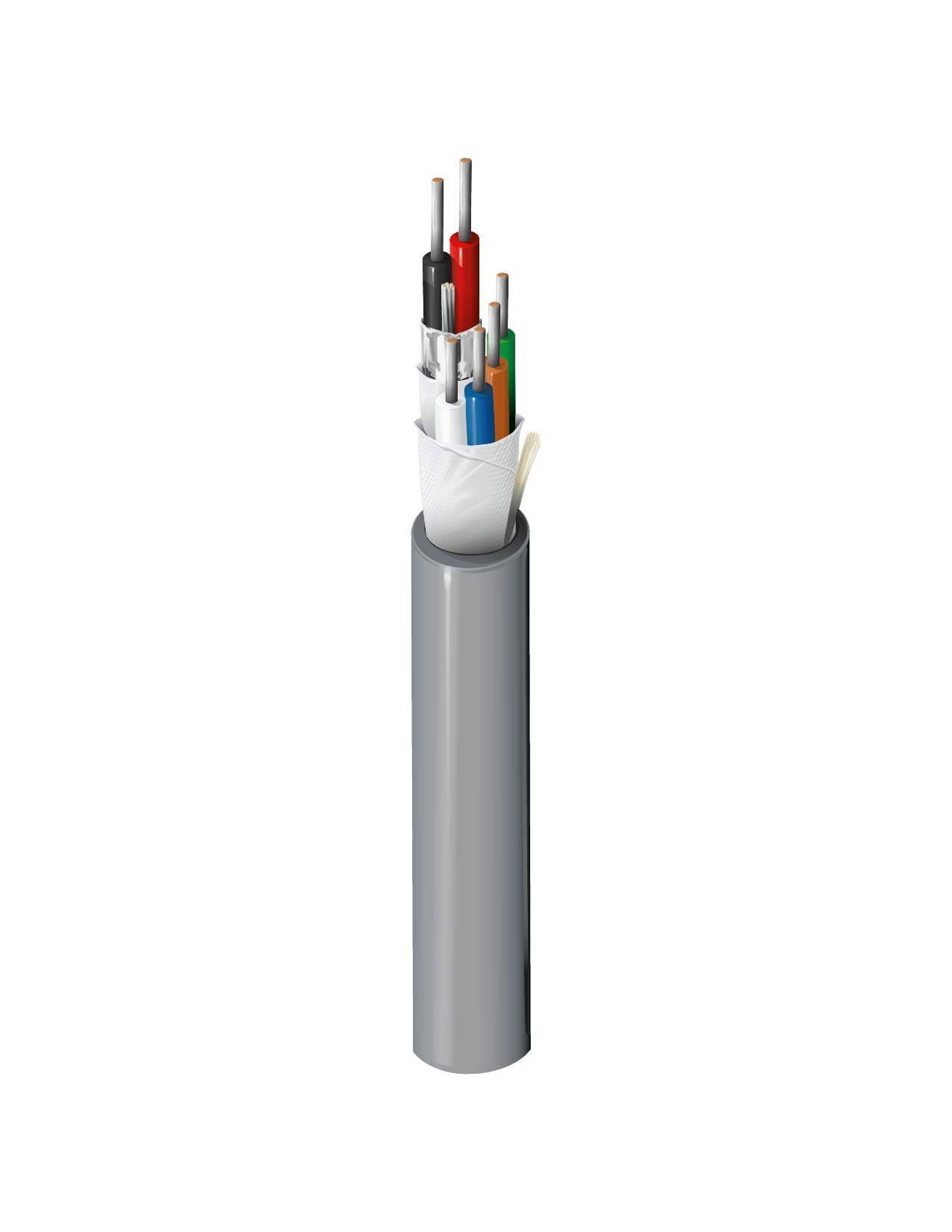

Câble audio de sécurité, calibre CM, paire de conducteurs en cuivre étamé massif 1-22 AWG avec isolation en PVC et blindage Beldfoil®, conducteurs en cuivre étamé massif 4-22 AWG avec isolation en PVC, ruban de blocage d'eau global, gaine en PVC &

  • Disponibilité:
    Mondial
  • Statut:
    Actif
5524G1
  • 5524G1
1 de 1

Spécifications

Expand All

Applications recommandées

Système de sécurité, interphone/sonorisation, audio/haut-parleur, commandes à puissance limitée, emplacement bruyant et humide, conduit sous le niveau du sol &

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG Solid TC - Tinned Copper
Conductor(s) 4 22 AWG Solid TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PVC - Polyvinyl Chloride 0.01 in (0.25 mm) 0.046 in (1.2 mm) Black & Red (shielded pair)
Conductor(s) PVC - Polyvinyl Chloride 0.01 in (0.25 mm) 0.046 in (1.2 mm) Brown, Green, Blue, White

Blindage interne

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
No Shield

Notes du tableau du blindage intérieur

Bande d'étanchéité

Gaine extérieure

Separator Material Nom. Thickness Nom. Diameter Ripcord
Waterblocking Tape PVC - Polyvinyl Chloride 0.025 in (0.64 mm) 0.244 in Yes

Diamètre total du câble (nominal)

0.244 po

Électricité

Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Pair(s) 20 Ohm/1000ft 18.3 Ohm/1000ft (60.0 Ohm/km) 48.8 pF/ft (160 pF/m) 87.8 pF/ft (288 pF/m) 3.5 Amps per Conductor at 25ºC
Conductor(s) 20 Ohm/1000ft (66 Ohm/km) 3.5 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
105°C -40°C To +105°C

Rayon de courbure

Stationary Min. Installation Min.
2.44 in (62.0 mm) 2.44 in

Tension de traction maximum

24 kg (54 livres)

Poids câble en vrac

29 lb/1000 pi

Environnement compatible

Intérieur, extérieur, résistance à la lumière

Inflammabilité/réaction au feu

UL1685 UL charge, FT4

Conformité NEC / UL

Article 800, CM

Conformité CEC / C(UL)

CM

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.311 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.311 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
5524G1 0101000 Noir 612825164197 C
5524G1 0081000 Gris 612825164180 C
