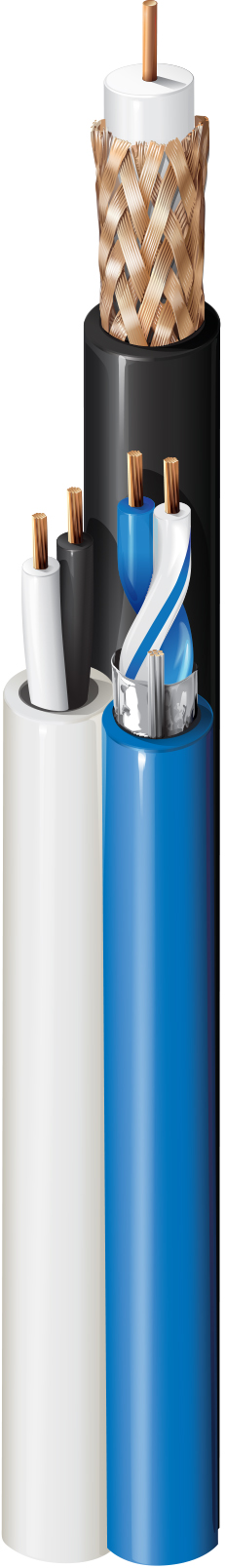

Spéciaux - 602PTZ

Câble PTZ (CCTV + Contrôle + Alimentation), Plenum-CMP, 1-RG59 20 AWG en cuivre nu massif avec mousse PFA, tresse en cuivre nu à 95 %, 1-18 AWG paire de conducteurs en cuivre nu toronnés avec isolation FEP et blindage Beldfoil®, 2-18 AWG conducteurs en cuivre nu toronnés avec isolation Flamarrest®, siamois avec gaine Flamarrest®

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Surveillance, caméra CCTV, PTZ (Pan-Tilt-Zoom)

Caractéristiques physiques (complètes)

Conducteur

Element	AWG	Stranding	Material	Nominal Diameter	No. of Conductors	No. of Coax
Coax(es)	20	Solid	BC - Bare Copper	0.032 in		1
Pair1	18	19x30	BC - Bare Copper	0.044 in	2
Pair2	18	7x26	BC - Bare Copper	0.047 in	2

Nombre de conducteurs	5

isolation

Element	Material	Material Trade Name	Nominal Diameter	Nominal Wall Thickness
Coax(es)	FEP - Fluorinated Ethylene Propylene (Foam)		0.133 in
Pair1	FEP - Fluorinated Ethylene Propylene		0.059 in
Pair2	PVC - Polyvinyl Chloride	Flamarrest®		0.009 in

Nuancier

Number	Color
Coax Core	White
Pair1	Blue & White/Blue
Pair2	Black & Red

Blindage interne

Element	Type	Material	Material Trade Name	Coverage [%]
Coax(es)	Braid	Bare Copper (BC)		95%
Pair1	Tape	Bi-Laminate (Alum+Poly)	Beldfoil®	100%
Pair2	No Shield

Gaine intérieure

Material	Material Trade Name	Nominal Diameter	Nominal Wall Thickness
PVC - Polyvinyl Chloride	Flamarrest®	0.193 in	0.016 in
PVC - Polyvinyl Chloride	Flamarrest®	0.150 in	0.014 in
PVC - Polyvinyl Chloride	Flamarrest®	0.158 in	0.015 in

Blindage extérieur

Drainwire AWG	Drainwire Construction n x D
20	19x32

Gaine extérieure

Material	Nominal Diameter
Banana Peel (No Overall Jacket)	0.363 in
	0.15 in
	0.158 in
No Jacket	0.363 in

Caractéristiques électriques

Résistance en courant continu du conducteur

Element	Nominal Conductor DCR	Nominal Conductor DCR Conductor Resistance	Nominal Inner Shield DCR	Nominal Outer Shield DCR
Coax(es)	10 Ohm/1000ft	10 Ohm/1000ft	2.5 Ohm/1000ft
Pair1	5.5 Ohm/1000ft	5.5 Ohm/1000ft	7.3 Ohm/1000ft	7.3 Ohm/1000ft
Pair2	6.5 Ohm/1000ft	6.5 Ohm/1000ft

Capacité

Element	Nom. Capacitance Conductor to Conductor	Nom. Capacitance Conductor to Shield
Coax(es)		16.1 pF/ft
Pair1	51 pF/ft	97 pF/ft
Pair2	30 pF/ft

Impédance

Element	Nominal Characteristic Impedance
Coax(es)	75 Ohm

Haute fréquence (nominale/typique)

Frequency [MHz]	Nom. Insertion Loss
1 MHz	.29 dB/100ft
5 MHz	0.7 dB/100ft
10 MHz	1.1 dB/100ft
50 MHz	1.8 dB/100ft
100 MHz	2.7 dB/100ft
200 MHz	3.9 dB/100ft
400 MHz	5.9 dB/100ft
700 MHz	8.5 dB/100ft
900 MHz	10 dB/100ft
1000 MHz	10.7 dB/100ft

Délai

Element	Max. Delay Skew	Nominal Delay	Nominal Velocity of Propagation (VP) [%]
Coax(es)	84 ns/100m	1.21 ns/ft	84%

Courant

Element	Max. Recommended Current [A]
Coax(es)
Pair1	5.2 Amps per Conductor at 25ºC
Pair2	5 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V RMS

Plage de température

Plage de température d'installation	0°C À +75°C
Indice de température UL	75°C
Plage de température de fonctionnement	-10°C À +75°C
Plage de température de séparation	0°C À +75°C

Caractéristiques mécaniques

Poids câble en vrac	65 lbs/1000ft
Tension de traction maximale recommandée	162 lbs

Normes

Articles NEC	Article 800
Conformité NEC/(UL)	CMP
CPR Euroclass	Eca
Type RG	59
Autre spécification	Vidéo coaxiale : RG 59/U

Programmes environnementaux et autres programmes concernés

Environnement	Intérieur - Plénum
Directive UE 2000/53/EC (ELV)	Oui
Directive UE 2003/11/EC (BFR)	Oui
Directive UE 2011/65/EU (RoHS 2)	Oui
Directive UE 2012/19/EU (WEEE)	Oui
Directive UE 2015/863/EU (amendement RoHS 2)	Oui
Conformité aux directives européennes	Oui
Marquage CE UE	Oui
MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)	Oui

Utilisation

Utilisation – Intérieur	Oui

Inflammabilité, LS0H, test de toxicité

Inflammabilité UL	NFPA 262
Tension nominale UL	300 V RMS

Plénum/non-plénum

Plénum (oui/non)	Oui

Numéros de pièces associées

Numéro non-plénum	502PTZ
Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.

Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Notes sur le produit

Notes	Vidéosurveillance RG59 + 1 STP 18 AWG de qualité de contrôle + Câble 2C 18 AWG CMP. Composants à gaine séparée et à code couleur, câblés sur une cannelure de liaison centrale et chacun d'eux fusionné à celle-ci. Installation dans des environnements froids : lors de l'installation de câbles qui ont été stockés à des températures ambiantes de 32 degrés Fahrenheit (0 degrés Centigrade) ou moins, Belden recommande de conditionner le câble pendant 12 heures à température ambiante avant de séparer chaque branche du câble.

Notes

Vidéosurveillance RG59 + 1 STP 18 AWG de qualité de contrôle + Câble 2C 18 AWG CMP. Composants à gaine séparée et à code couleur, câblés sur une cannelure de liaison centrale et chacun d'eux fusionné à celle-ci. Installation dans des environnements froids : lors de l'installation de câbles qui ont été stockés à des températures ambiantes de 32 degrés Fahrenheit (0 degrés Centigrade) ou moins, Belden recommande de conditionner le câble pendant 12 heures à température ambiante avant de séparer chaque branche du câble.
