Numéro de produit: HD4B0020216FB

Câble hybride cuivre-fibre blindé intérieur/extérieur, OM4, 2 fibres dérivables, sous-unités de 2,0 mm, #16-2c, CMR-OF

Câble hybride FX intérieur/extérieur, OM4, dérivation, 2 fibres, 0,2 x 16 AWG, blindage entrelacé en aluminium CMR, sous-unité 2,0 mm (1 F x 900 µm), gaine noire

  • Disponibilité:
    Mondial
  • Statut:
    Actif

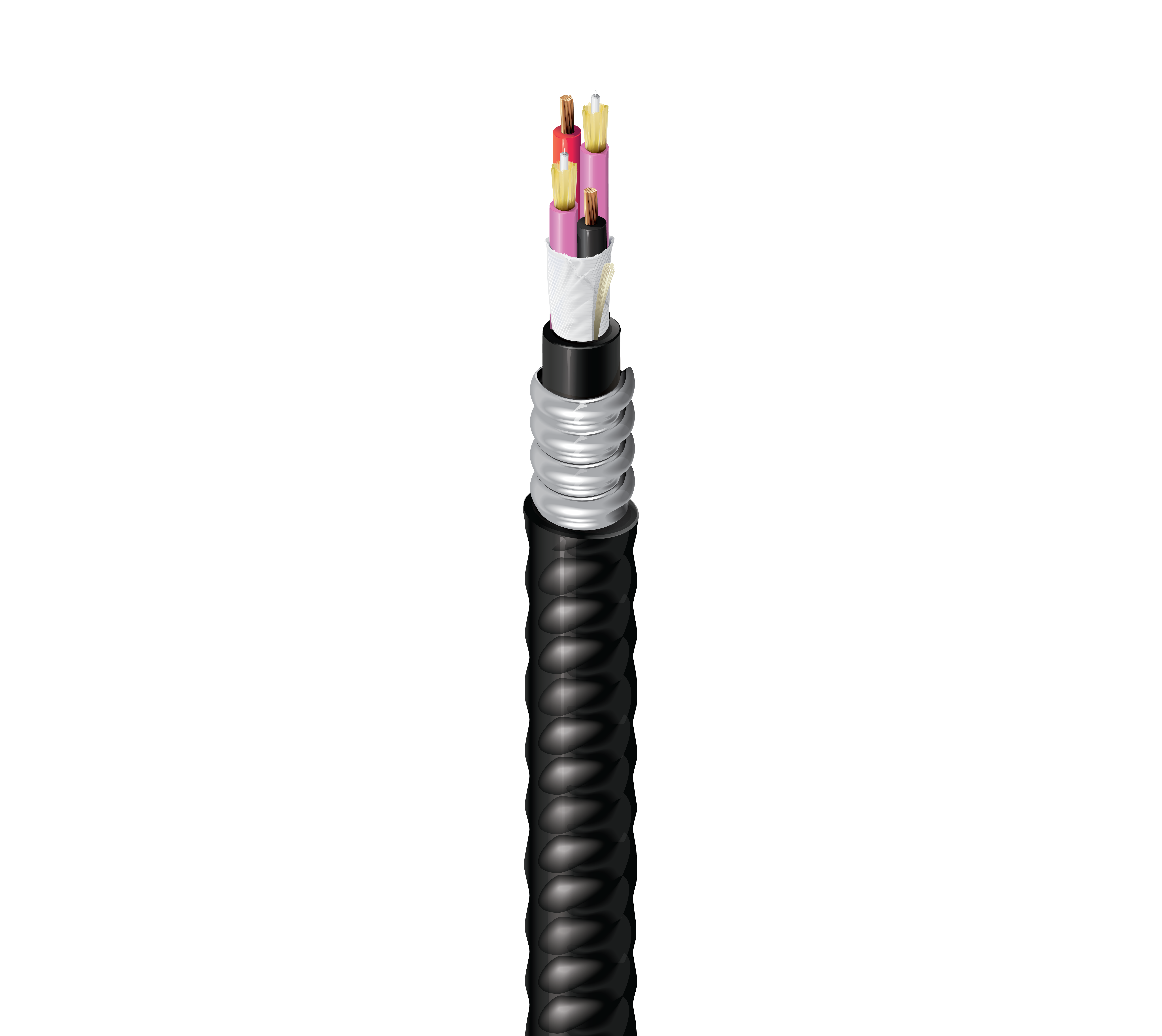

HD4B0020216FB
  • HD4B0020216FB
1 de 1

Spécifications

Expand All

Applications recommandées

Systèmes d'antennes distribuées (DAS), réseau optique passif (PON), points d'accès sans fil (WAP), sécurité (caméras)

Type de fibre

OM4

Diamètre de noyau de la fibre

50/125 µm

Matériau tampon de fibre

PVC – Chlorure de polyvinyle

Diamètre du tampon de fibre

900 µm

Nombre de fibres

2

Code couleur de la fibre

TIA-598-D

Éléments de résistance des sous-unités de fibre

Fils d'aramide imperméables à l'eau

Fibres par sous-unité

1

Diamètre nominal de la gaine

2,0 mm (0,078 po)

Unité de fibre de couleur gaine

Violet Erika

Taille AWG

16

Nombre de brins

19x29

Type de conducteur

TC – Cuivre étamé

Nombre de conducteurs

2

Matériau d'isolation

PVC

Nom. Diamètre de l'isolation

2,2 mm (0,087 po)

Élément de résistance de la gaine intérieure

Fils d'aramide hydrofuges

Matériel

PVC – Chlorure de polyvinyle

Diameter@InnerJacket1 nominale (cnv)

8,3 mm (0,327) po

Couleur

Violet Erika

Type d'armure et matériau

AIA – Armure imbriquée en aluminium

Matériau de la gaine

PVC – Chlorure de polyvinyle

Nom. Diamètre

15,5 mm (0,61) po

Couleur de la gaine extérieure

Noir

Gaine extérieure avec fil de déchirement

1

Caractéristiques optiques

Wavelength 850 nm 1300 nm
Max. Attenuation 3.0 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 1000 m 550 m
10 Gigabit Ethernet Performance 550 m --
Min. Effective Modal Bandwidth (EMB) 4700 MHz.km --
Min. Overfilled Launch (OFL) Bandwidth 3500 MHz.km 500 MHz.km

Rayon de courbure minimal pendant l’installation

20x câble OD

Rayon de courbure minimal pendant le fonctionnement

15x diamètre extérieur du câble

Résistance maximale à la traction pendant l'installation

1335 N (300 lbf)

Résistance à la traction maximale pendant le fonctionnement

400 N (90 lbf)

Résistance à l'écrasement

440 N/cm

Poids câble en vrac

166 lbs/kft (248 kg/km)

Plage de température d'installation

-10⁰C à +60⁰C

Plage de température de fonctionnement

-40⁰C à +70⁰C

Plage de température de stockage

-40⁰C à +70⁰C

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Durabilité

CA Prop 65

Conformité NEC / UL

CMR-OF

Conformité ICEA

S-120-742

Conformité normes TIA/EIA

ICEA S-120-742

Mise à jour et révision

Numéro de révision : 0.20 Date de révision : 15-02-2024

Mise à jour et révision

Numéro de révision : 0.20 Date de révision : 15-02-2024
