1856A

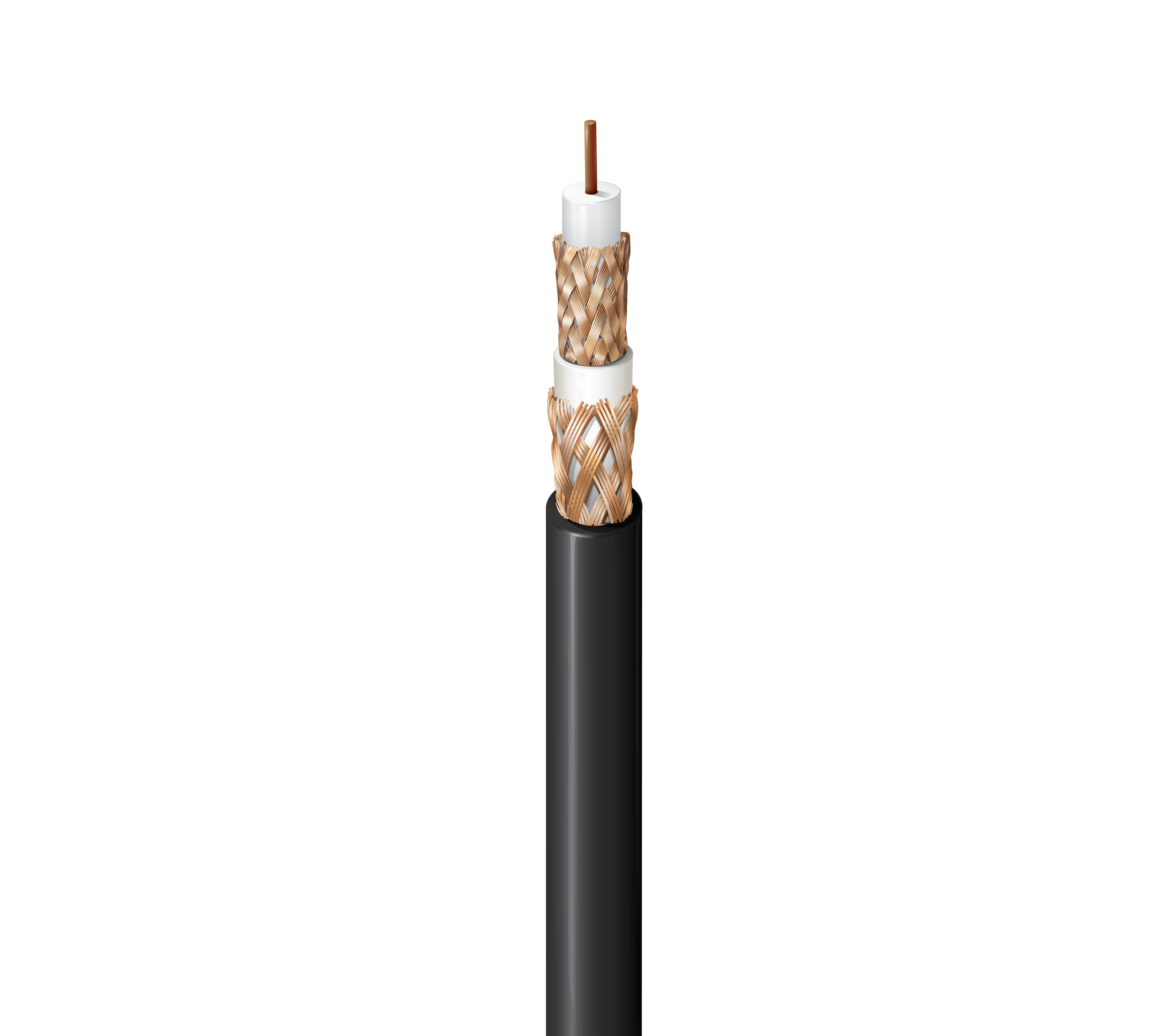

Triax, RG59, 20 AWG BC uni, Tresses doubles BC 95 %, Gaine Belflex®

...
Triax, RG59, conducteur en cuivre brut uni de 20 AWG, isolation en polyéthylène, Blindage tresse cuivre brut 95 %, isolation en polyéthylène, Blindage tresse cuivre brut 95 %, Gaine Belflex®
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Vidéo analogique ; interconnexion de la caméra à la CCU (unité de contrôle de la caméra)

Détails de la construction

Type RG

59

Conducteur
Taille Câblé Diamètre nominale Matériel
20 AWG Uni 0,032 po BC – Cuivre brut
isolation
Matériel Diamètre de l'isolation nom. Code couleur
PE – Polyéthylène 3,68 mm (0,145 po) Blanc
Blindage interne
Couche Type de blindage Matériel Couverture
1 Tresse Cuivre brut (BC) 95 %
Gaine intérieure
Matériel Diamètre nominale
PE - Polyéthylène 5,49 mm (0,216 po)
Blindage extérieur
Couche Type de blindage extérieur Matériel Couverture
1 Tresse Cuivre brut (BC) 95 %
Gaine extérieure
Matériel Diamètre nominale
PVC – Chlorure de polyvinyle 9,14 mm (0,360 po)

Diamètre total du câble (nominal)

9,14 mm (0,360 po)

Caractéristiques électriques
Perte de retour
Fréquence Atténuation de retour
5 - 850 MHz 21 dB
850 - 3000 MHz 15 dB
Atténuation
Fréquence Atténuation nominale
1 MHz 0,30 dB/100 pi
3,6 MHz 0,60 dB/100 pi
10 MHz 0,80 dB/100 pi
71,5 MHz 2,20 dB/100 pi
135 MHz 3,00 dB/100 pieds
270 MHz 4,20 dB/100 pi
360 MHz 4,80 dB/100 pi
540 MHz 5,90 dB/100 pi
720 MHz 6,90 dB/100 pi
750 MHz 7,10 dB/100 pi
1000 MHz 8,80 dB/100 pi
1500 MHz 12,00 dB/100 pieds
2250 MHz 16,40 dB/100 pi
3000 MHz 20,40 dB/100 pi
Électricité
Résistance en courant continu maximum du conducteur Résistance en courant continu nominal blindage interne Résistance en courant continu nominal du blindage extérieur Capacité nominale conducteur à blindage Impédance caractéristique nominale Vitesse de propagation nominale
10,1 Ohm/1000pi 8,2 Ohm/km (2,5 Ohm/1000 pi) 1,6 Ohm/1000 pi (5,2 Ohm/km) 53,5 pF/m (16,3 pF/pi 75 Ohm 83 %
Voltage
Tension nominale
300 V
Caractéristiques mécaniques
Température
Température de service
-50° C à +80° C
Rayon de courbure
Installation min.
91 mm (3,6 po)

Tension de traction maximum

56,2 kg (124 livres)

Poids câble en vrac

76 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur/extérieur, intérieur, aérien - Lorsqu'il est pris en charge par un fil porteur.

Durabilité

CA Prop 65

Conformité CPR

CPR Euroclass : Eca

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Historique

Mise à jour et révision

Numéro de révision : 0.479 Date de révision : 29-04-2024

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC Note de bas de page
1856A B591000 Noir, mat Bobine 1 000 pi 612825356899 C
1856A B594000 Noir, mat Bobine 4,000 pi 612825352242
1856A 0061000 Bleu clair Bobine 1 000 pi 612825356813 C
1856A 0051000 Vert foncé Bobine 1 000 pi 612825356868 C
1856A 0021000 Rouge Bobine 1 000 pi 612825356882 C
1856A 0041000 Jaune Bobine 1 000 pi 612825356875 C
Afficher tous les numéros de pièces
Afficher moins

Ressources
Bulletins produits
Câbles de stade intérieur/extérieur
Guide
Tableau indiquant les distances vidéo
Documentation relative à la conformité
Date : 01-01-2004
