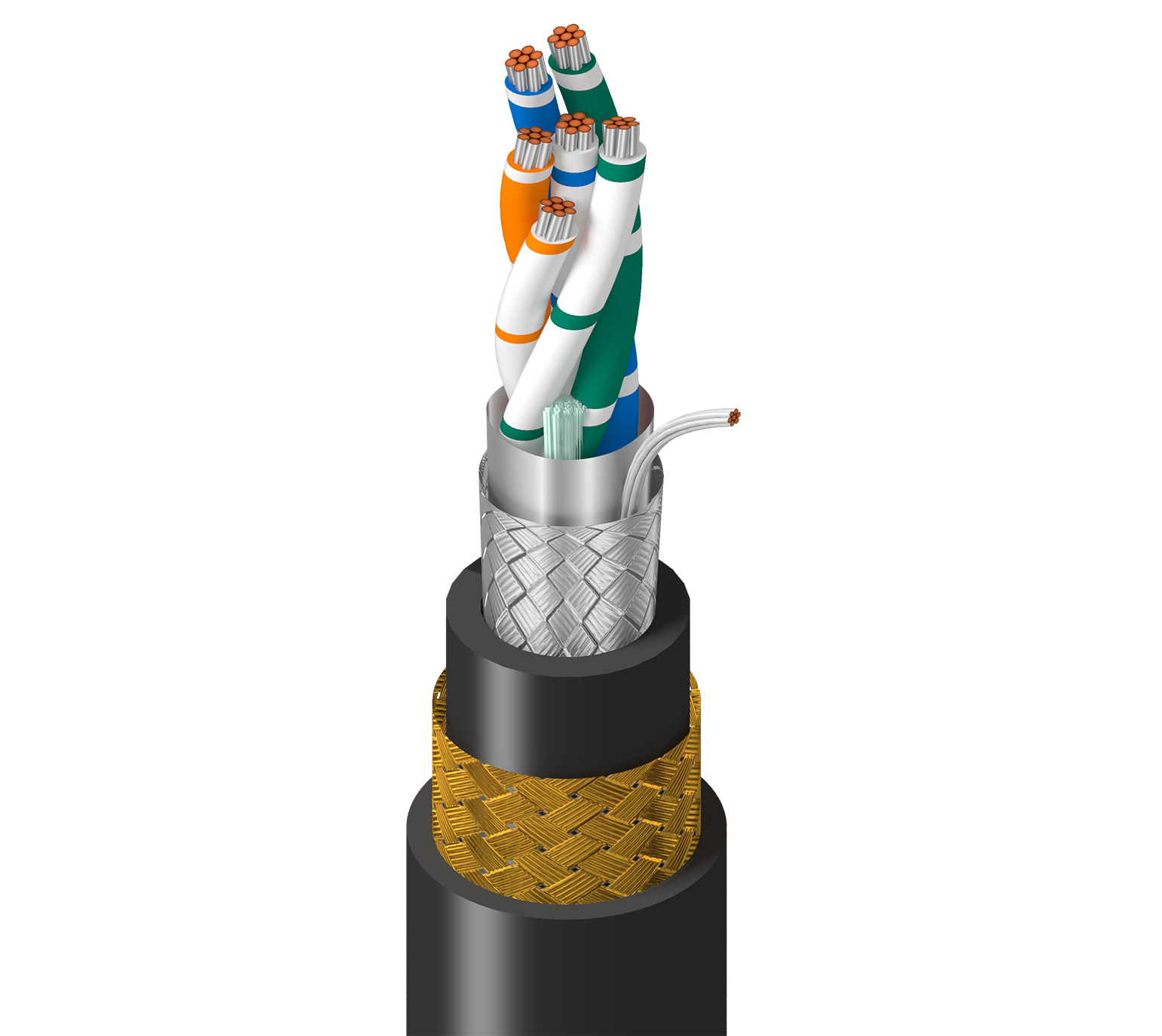

773108T

RS485, TC multibrins 3 paire n° 22, isolation en PE, tressé OS+TC, gaine LSZH, armure à tresse de bronze, gaine LSZH, CMG, PLTC

...
RS-485, 3 paires 22 AWG (7x30) cuivre étamé, isolation en polyéthylène, blindage Beldfoil® complet + tresse en cuivre étamé (65 %), gaine intérieure LSZH, armure à tresse de bronze, gaine extérieure LSZH, CMG, PLTC
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

matériel de bord, environnement très difficile, IIoT, automatisation des usines ou des processus, vidéo, audio, communication de données, etc.

Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Paire(s) 3 22 AWG 7x30 TC – Cuivre étamé
isolation
Élément Matériel Épaisseur nominale Code couleur Notes
Paire(s) PE – Polyéthylène 0,58 mm (0,023 po) Blanc/rayure bleue et bleu/rayure blanche, blanc/rayure orange et orange/rayure blanche, blanc/rayure verte et vert/rayure blanche HDPE
Blindage extérieur
Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC 22 AWG (7x30)
Tresse Cuivre étamé (TC) 65 %
Gaine intérieure
Matériel
LSZH – Low Smoke Zero Halogen (retardateur de flamme)
Armure
Type et matériau de l'armure
BBA – armure à tresse de bronze
Gaine extérieure
Matériel Épaisseur nominale Diamètre nominale
LSZH – Low Smoke Zero Halogen (retardateur de flamme) 1,3 mm (0,050 po) 0,673 po (17,1 mm)

Diamètre total du câble (nominal)

0,673 po (17,1 mm)

Caractéristiques électriques
Électricité
Élément Impédance caractéristique nominale Vitesse de propagation nominale
Paire(s) 120 Ohm 78 %
Haute fréquence (nominale/typique)
Élément
Paire(s)
Voltage
Tension nominale UL
300 V (CMG, PLTC)
Normes et conformité

Environnement compatible

Extérieur, résistance à la lumière du soleil

Conformité NEC / UL

Article 725, article 800, CMG, PLTC

Conformité CEC / C(UL)

CMG

Historique

Mise à jour et révision

Numéro de révision : 0.140 Date de révision : 30-04-2024

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur UPC Note de bas de page
773108T 0105000 Noir 612825188803 C N
