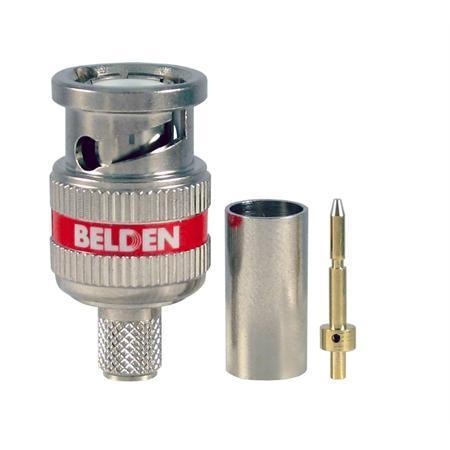

1505ABHD3

Connecteur BNC RG59 6 GHz

...
RG-59, 6 GHz, HD, BNC, connecteur serti 3 pièces
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

HD-SDI, Vidéo, Vidéo numérique, SMPTE 2081-1 6 Gb/s UHDTV, SMPTE 424M 3 Gbit/s HD-SDI 1080P

Caractéristiques physiques (complètes)

Emballage

50 par paquet

Nombre de pièces

3

Connecteurs
Matériaux
Description Matériel
Écrou Laiton, plaqué nickel
Corps Laiton, plaqué nickel
Contact Laiton, plaqué or
Isolant PTFE
Caractéristiques électriques
Impédance
Impédance caractéristique nominale
75 Ohm
Perte de retour
Fréquence [MHz] Rendement minimum
5-1485 15 dB
1485-3000 10 dB
3000-6000 7 dB

Notes sur les caractéristiques électriques

Atténuation de retour SMPTE 2081-1 ou supérieure

Caractéristiques mécaniques

Empreinte/Type

Coaxial

Type d'interface du connecteur

BNC

Genre

Fiche mâle

Nom de la série de connecteurs

HD

Bande de couleur

Vert

Verrouillage

Non

Compatibilité d'outil

BB3PHCT (serti)

Type de raccordement

Serti

Normes

Type RG

59

Programmes environnementaux et autres programmes concernés

Environnement

Intérieur

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2011/65/UE (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/UE (amendement RoHS 2)

Oui

Conformité aux directives européennes

Directive UE 2003/11/EC (BFR)

Utilisation

Utilisation – Intérieur

Oui

Utilisation – Extérieur

Non

Plénum/non-plénum

Plénum (oui/non)

Non

Numéros de pièces associées

Note de bas de page

Q - LES PAQUETS STANDARD NE PEUVENT PAS ÊTRE CASSÉS.
Historique

Mise à jour et révision

Numéro de révision : 0.168 Date de révision : 04-03-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur UPC
1505ABHD3 Rouge 845671002379
