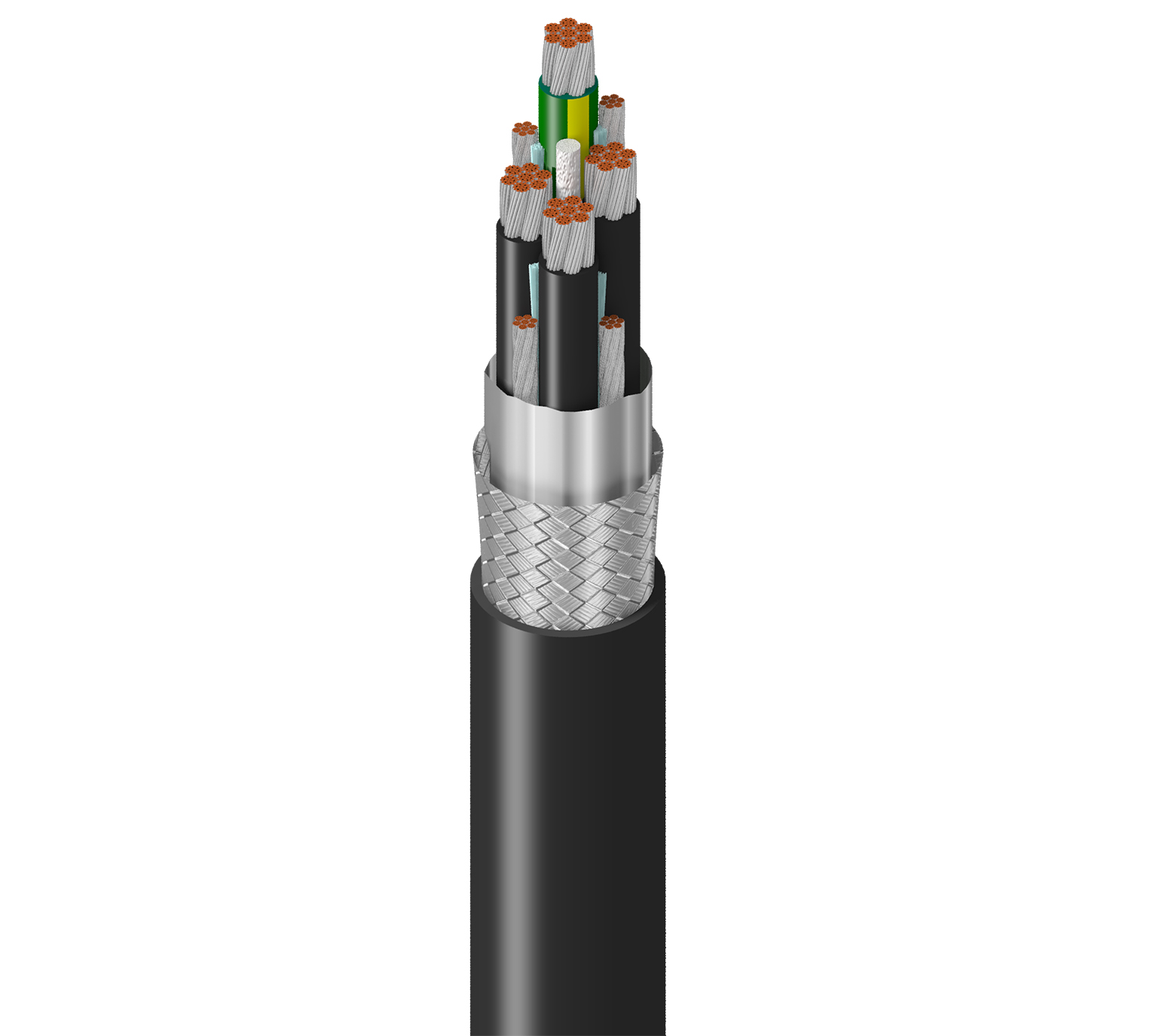

Câble VFD - 29507T

Variateur de fréquence flexible Belden 300 % avec terre, 3 conducteurs 2 AWG (7 x 19 x 23) en cuivre étamé, isolation XLPE, code couleur M4 + terre isolée en PVC, blindage global Beldfoil® + tresse en cuivre étamé (85 %) avec drains en cuivre étamé 4-8 AWG, gaine extérieure LSZH noire, câble d'alimentation moteur flexible 600/1 000 V TC-ER 90 °C sec/humide 1 000 V WTTC SUN RES DIR BUR

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Type de conditionnement	Bobine

Aperçu du produit

Applications recommandées	Variateurs de fréquence (VFD) ; Moteurs et systèmes d'entraînement à courant alternatif ; applications de sécurité humaine présentant des risques de flamme ou de toxicité (faible dégagement de fumée, sans halogène) ; Emplacements dangereux de classe 1, division 2

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Conductor(s)	3	2 AWG	7x19x23	TC - Tinned Copper
Ground	1	2 AWG	7x19x23	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Color Code
Conductor(s)	XLPE - Cross-Linked Polyethylene (Thermoset)	0.062 in (1.6 mm)	Black and Numbered
Ground	PVC - Polyvinyl Chloride	0.062 in (1.6 mm)	Green/Yellow Stripe

Blindage extérieur

Shield Type	Material	Coverage
Tape	Tri-Laminate (Alum+Poly+Alum)	100%
Braid	Tinned Copper (TC)	85%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.105 in (2.67 mm)	1.344 in (34.14 mm)	Yes

Diamètre total du câble (nominal)	34,14 mm (1,344) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.15 Ohm/1000ft (0.49 Ohm/km)	48 pF/ft (160 pF/m)	86 pF/ft (280 pF/m)	37 Ohm	55%	130 Amps per Conductor at 30ºC

Voltage

UL Voltage Rating
1000 V (TC, WTTC, UL Flexible Motor Supply Cable)

Caractéristiques mécaniques

Température

UL Temperature	Operating
90°C Dry, 90°C Wet	-25°C To +90°C

Rayon de courbure

Stationary Min.	Installation Min.
16.1 in (409 mm)	16.1 in (409 mm)

Tension de traction maximum	1509 kg (3327 livres)
Poids câble en vrac	1655 lb/1000 pi (2463 kg/km)

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures, enfouissement
Durabilité	CA Prop 65
Inflammabilité/réaction au feu	UL1685 chargement FT4
Conformité NEC / UL	Article 336, TC-ER, WTTC, câble d'alimentation moteur flexible UL
Conformité ICEA	S-95-658
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
