Câble VFD - 29510

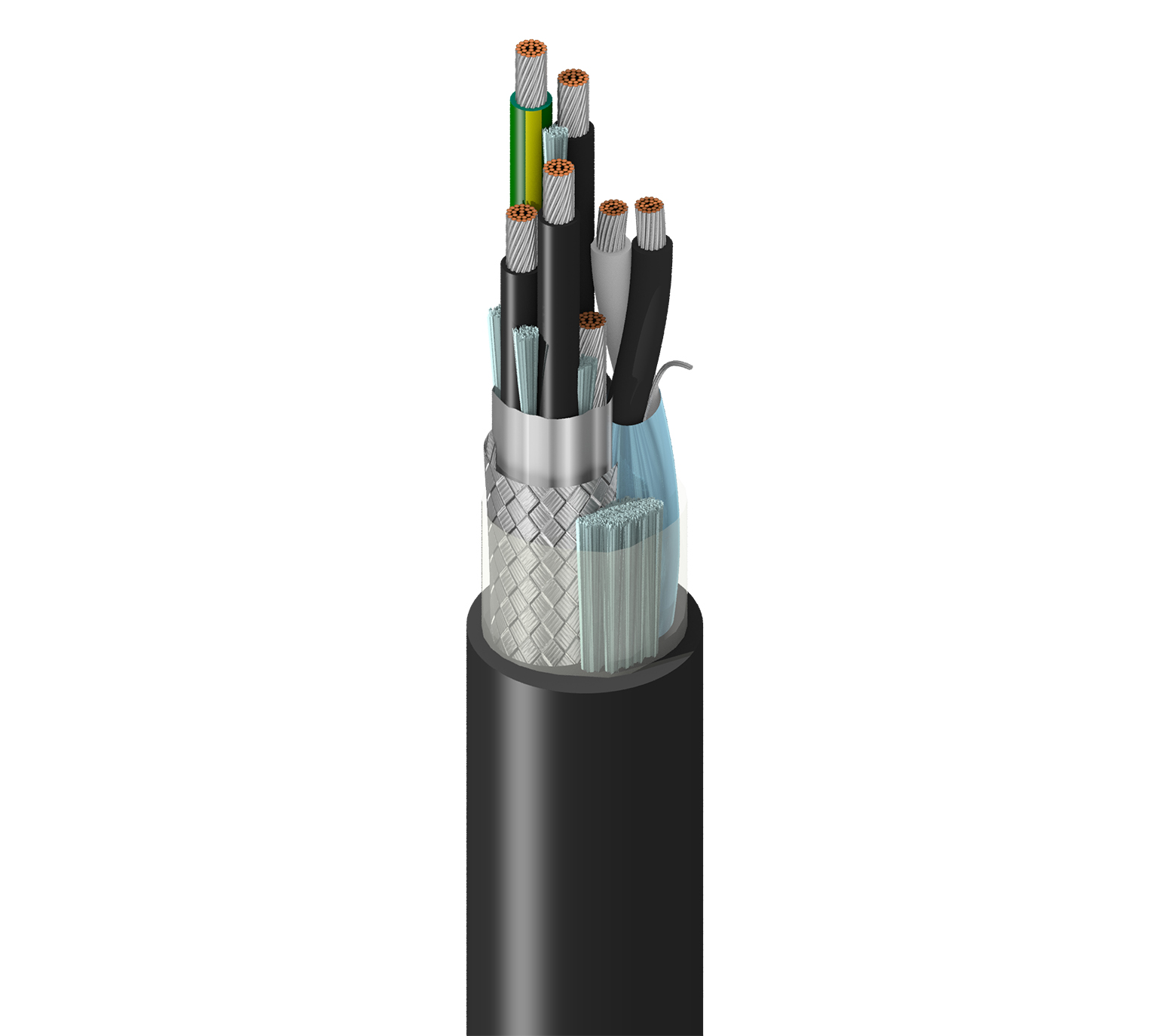

Belden 300 % VFD flexible avec terre, 3 conducteurs 16 AWG (26 x 30) en cuivre étamé, isolation XLPE, code couleur M4 + terre isolée en PVC, blindage global Beldfoil® + tresse en cuivre étamé (85 %), 1 paire 16 AWG (26 x 30) en cuivre étamé XLPE Beldfoil, gaine extérieure en PVC noir, câble d'alimentation moteur flexible 600 V TC-ER 90 °C sec/humide 1 000 V 1 000 V CSA AWM I/II A/B 600 V CIC TC SUN RES DIR BUR résistant à l'huile -- la paire blindée est à l'extérieur du blindage tressé du groupe d'alimentation pour assurer l'isolation

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Type de conditionnement	Bobine

Aperçu du produit

Applications recommandées	Variateurs de fréquence (VFD) ; systèmes de moteurs et d’entraînements à courant alternatif ; Classe 1 Division 2 Emplacements dangereux

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material	Notes
Conductor(s)	3	16 AWG	26x30	TC - Tinned Copper
Pair(s)	1	16 AWG	26x30	TC - Tinned Copper	Used as control or brake pair
Ground Wire	1	16 AWG	26x30	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	XLPO - Crosslink Polyolefin	0.046 in (1.2 mm)	0.153 in (3.89 mm)	ICEA Chart M4
Pair(s)	XLPO - Crosslink Polyolefin	0.032 in (0.81 mm)	0.123 in (3.12 mm)	Black, White
Ground Wire	PVC - Polyvinyl Chloride	0.047 in (1.2 mm)	0.153 in (3.89 mm)	Green/Yellow Stripe

Blindage interne

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	18 AWG (19x30) TC	Foil-In, Shorting fold

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Tri-Laminate (Alum+Poly+Alum)	100%	16 AWG (26x30) TC
Braid	Tinned Copper (TC)	85%

Notes du tableau du blindage extérieur	Blindage tressé en feuille sur les conducteurs d'alimentation+Masse uniquement ; la paire supplémentaire possède son propre blindage en feuille. &

Gaine extérieure

Separator	Material	Nom. Thickness	Nom. Diameter	Ripcord
Polyester Tape	PVC - Polyvinyl Chloride	0.075 in (1.9 mm)	0.750 in (19.1 mm)	Yes

Diamètre total du câble (nominal)	19,1 mm (0,750) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Shield	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Conductor(s)	3.914 Ohm/1000ft		46 pF/ft (150 pF/m)	38 pF/ft (120 pF/m)	83 pF/ft (270 pF/m)	37 Ohm	0.23 µH/ft (0.75 µH/m)	55%	18 Amps per Conductor at 30ºC
Pair(s)	4.0 Ohm/1000ft (13 Ohm/km)	4.99 Ohm/1000ft (16.4 Ohm/km)	34 pF/ft (110 pF/m)						18 Amps per Conductor at 30ºC (per NEC)
Ground	4.45 Ohm/1000ft (14.6 Ohm/km)

Nom Outer Shield DCR	1,35 Ohm/1000 pieds (4,43 Ohm/km)

Voltage

UL Voltage Rating	Voltage Rating
1000 V (UL Flexible Motor Supply Cable), 600 V (TC, C(UL) TC)	1000 V (AWM I/II A/B)

Caractéristiques mécaniques

Température

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Rayon de courbure

Stationary Min.	Installation Min.
9.0 in (230 mm)	9.0 in (230 mm)

Tension de traction maximum	152 kg (336 livres)
Poids câble en vrac	259 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière du soleil, enfouissement
Durabilité	CA Prop 65
Inflammabilité/réaction au feu	UL 1685 charge UL, FT4, IEEE 1202 FT4
Conformité NEC / UL	Article 336, TC-ER, câble d'alimentation moteur flexible UL
Conformité AWM	AWM I/II A/B
Conformité CEC / C(UL)	CIC, TC
Conformité ICEA	S-95-658
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Autre(s) norme(s) de conformité	P-07-KA070003-MSHA

Historique

Mise à jour et révision	Numéro de révision : 0.701 Date de révision : 20-02-2026
Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.

Information

Mise à jour et révision	Numéro de révision : 0.701 Date de révision : 20-02-2026
Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.
