Numéro de produit: MSS007

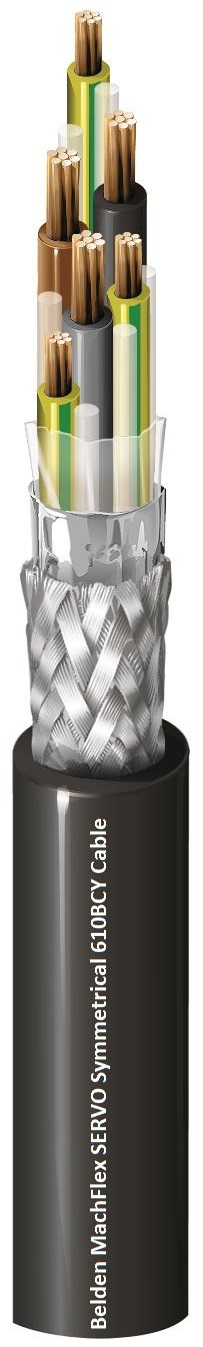

MachFlex™ SERVO symétrique 610BCY, 3C25 mm² + 3G4 mm² Str BC, PP Ins, OS + TC Brd, PVC Jkt

MachFlex™ SERVO symétrique 610BCY, 3 conducteurs 25 mm² + 3 conducteurs de terre 4 mm² en cuivre nu toronné, isolation PP, blindage par feuille d'aluminium et tresse de cuivre étamé, gaine PVC noire, câble d'alimentation flexible pour servomoteur 1 000 V

  • Disponibilité:
    Mondial
  • Statut:
    Actif
MSS007
5 de 5

Spécifications

Expand All

Applications recommandées

Conçu pour connecter le contrôleur servo au moteur. Les applications des câbles comprennent le contrôle de la vitesse du moteur, les machines d'impression, les machines de production et les machines-outils. Ce type de câbles convient à l'ingénierie d'usine, qu'il s'agisse d'une utilisation statique ou flexible. Câbles d'alimentation à double blindage pour les grands systèmes d'entraînement servo avec une charge électrique élevée.

Conducteur

Element No. of Elements Size Stranding Stranding Class Material
Conductor(s) 3 25 mm² Stranded Class 5 BC - Bare Copper
Ground 3 4 mm² Stranded Class 5 BC - Bare Copper

isolation

Element Material Color Code
Conductor(s) PP - Polypropylene Brown, Black, Gray
Ground PP - Polypropylene Yellow/Green #1, Yellow/Green #2, Yellow/Green #3

Blindage extérieur

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 70%

Gaine extérieure

Material
PVC - Polyvinyl Chloride

Diamètre total du câble (nominal)

23,7 mm (0,933 po)

Voltage

UL Voltage Rating Voltage Rating
1000 V (Max. Operating Voltage) 600/1000 V (Max. Operating Voltage), 4000 V (Testing Voltage)

Température

Operating Installation
-5°C to +80 °C ( Occasional movement) -40°C to +80°C (Fixed installation)

Rayon de courbure

Installation Min. Flexing Min.
94.8 mm (3.73 in) 355.5 mm

Poids câble en vrac

1149 kg/km (772,1 lb/1000 pi)

Environnement compatible

Résistance au soleil, aux UV et à l'huile - 70 x 4 h°C

Inflammabilité/réaction au feu

VW-1, FT1, IEC 60332-1-2, DIN VDE 0482-332-1-2, DIN EN 60332-1-2

Conformité AWM

AWM 2570

Conformité CENELEC

EN 50290-2-25, EN 50363-4-1

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2)

Mise à jour et révision

Numéro de révision : 0.82 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.82 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Longueur
MSS007 010100M Noir 100 m
MSS007 010200M Noir 200 m
MSS007 010300M Noir 300 m
MSS007 F2V100M Gris RAL 7032 100 m
MSS007 F2V200M Gris RAL 7032 200 m
MSS007 F2V300M Gris RAL 7032 300 m
