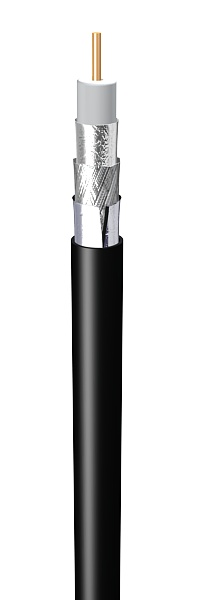

7915A

Coaxial à large bande, Séries 6, 18 AWG BC uni, triple blindage, gaine en PVC, CM

...
Coaxial à large bande, Séries 6, conducteur en cuivre brut uni de 18 AWG, isolation en polyéthylène, Feuille d'aluminium + tresse d'aluminium 77 % + blindage en feuille d'aluminium, gaine en PVC, CM
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

À large bande, Télévision par câble (CATV), Câble de dérivation RF, satellite à diffusion directe (DBS), Antennes OTA (Over-the-Air)

Caractéristiques physiques (complètes)
Conducteur
AWG Câblé Matériel Diamètre nominal Nbre de coaxial
18 Uni BC – Cuivre brut 0,04 po 1

Nombre de conducteurs

1

isolation
Matériel Diamètre nominal
PE – Polyéthylène 0,18 po

Tableau de notes

injecté de gaz

Blindage extérieur
Type Couche Matériel Nom commercial du matériau Couverture [%]
Ruban 1 Tri-stratifié (alu + poly + alu) Duofoil® 100 %
Tresse 2 Aluminium 77 %
Ruban 3 Bi-laminé (alum+poly) Duofoil® 100 %

Tableau de notes

La bande a un pli de court-circuit et est collée à la gaine

Gaine extérieure
Matériel Diamètre nominal
PVC – Chlorure de polyvinyle 0,275 po
Caractéristiques électriques
Résistance en courant continu du conducteur
Résistance en courant continu nominal du conducteur Résistance en courant continu nominal du blindage extérieur Résistance en courant continu conducteur extérieur
6,4 Ohm/1000 pi 4,6 Ohm/1000 pi 4,6 Ohm/1000 pi
Capacité
Capacité nominale conducteur à blindage
16,2 pF/pi
Inductance
Inductance nominale
0,097 µH/pi
Impédance
Impédance caractéristique nominale
75 Ohm
Perte de retour
Fréquence [MHz] Min. Perte de retour structuré (SRL)
5-1000 MHz 20 dB
1000-2250 MHz 15 dB
2250-3000 MHz 10 dB
Haute fréquence (nominale/typique)
Fréquence [MHz] Atténuation d'insertion nominale
5 MHz 0,5 dB/100 pi
55 MHz 1,4 dB/100 pieds
211 MHz 2,6 dB/100 pi
500 MHz 4,1 dB/100 pi
750 MHz 5,1 dB/100 pi
862 MHz 5,5 dB/100 pi
1000 MHz 6 dB/100 pi
1450 MHz 7,8 dB/100 pi
1800 MHz 8,6 dB/100 pi
2250 MHz 9,8 dB/100 pi
3000 MHz 11,3 dB/100 pi
Délai
Délai nominal Vitesse de propagation nominale (VP) [%]
1,2 ns/pi 83 %
Haute fréquence
Fréquence [MHz] Atténuation d'insertion maximale (atténuation)
5 MHz 0,58 dB/100 pi
55 MHz 1,6 dB/100 pieds
211 MHz 3,05 dB/100 pi
500 MHz 4,66 dB/100 pi
750 MHz 5,65 dB/100 pi
862 MHz 6,1 dB/100 pi
1000 MHz 6,55 dB/100 pi
1450 MHz 8 dB/100 pi
1800 MHz 8,8 dB/100 pi
2250 MHz 10 dB/100 pi
3000 MHz 11,9 dB/100 pi
Filtrage
Fréquence [MHz] Efficacité du blindage
5 MHz
50 MHz 125 dB
50 MHz
1000 MHz
Voltage
Tension nominale UL
350 V RMS
Plage de température

Température nominale UL

80° C

Plage de température de fonctionnement

-40° C à +80° C

Caractéristiques mécaniques

Poids câble en vrac

32 livres/1000 pi

Tension de traction maximum

91 livres

Rayon de cintrage minimum/axe mineur

2,75 po
Normes

Conformité NEC/(UL)

CATV, CM

Conformité CEC/C(UL)

CM

CPR Euroclass

Eca

Type RG

6

Type séries

6

Programmes environnementaux et autres programmes concernés

Environnement

Intérieur (pas de colonne montante ni de plénum)

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/96/EC (BFR)

Oui

Directive UE 2011/65/UE (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/UE (amendement RoHS 2)

Oui

Conformité aux directives européennes

Directive UE 2003/11/EC (BFR)

Marquage CE UE

Oui

MII Order n° 39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

Oui

Utilisation

Utilisation – Intérieur

Oui

Inflammabilité, LS0H, test de toxicité

Inflammabilité UL

UL1685 UL Charge

Inflammabilité IEC

IEC 60332-1-2

Tension nominale UL

350 V RMS

Plénum/non-plénum

Plénum (oui/non)

Non

Numéros de pièces associées

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.
Historique

Mise à jour et révision

Numéro de révision : 0.465 Date de révision : 29-04-2024

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de conditionnement Longueur UPC
7915A 010500 Noir Bobine 500 pi 612825190974
7915A 010U500 Noir UnReel 500 pi 612825191032
7915A 0101000 Noir Bobine 1 000 pi 612825191018
7915A 010U1000 Noir UnReel 1 000 pi 612825190998
7915A 010N1000 Noir Bobine avec petit canon 1 000 pi 612825190981
7915A 009500 Blanc Bobine 500 pi 612825190936
7915A 009U500 Blanc UnReel 500 pi 612825191001
7915A 0091000 Blanc Bobine 1 000 pi 612825190967
7915A 009U1000 Blanc UnReel 1 000 pi 612825190943
