Numéro de produit: GIMTCF04

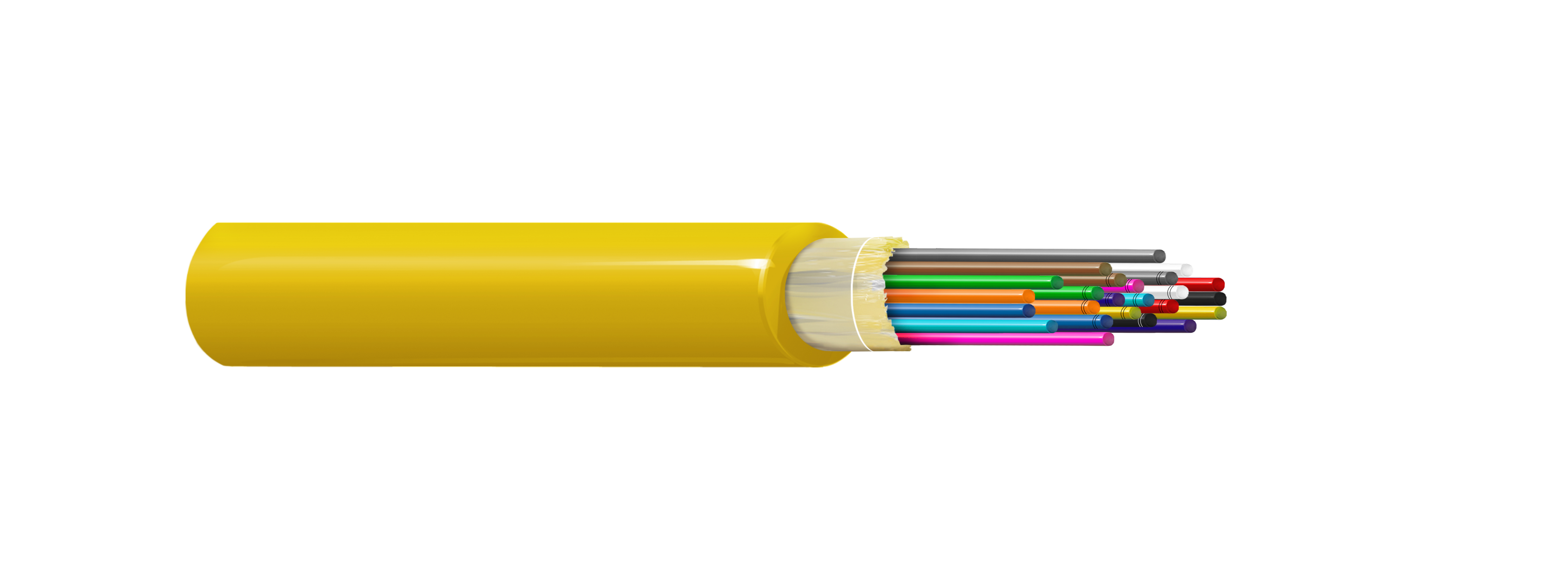

Câble de distribution intérieur à gaine serrée LSZH 4f SM OS2 G.657.A2. CPR Cca.

Câble de distribution à fibre optique à structure serrée pour l'intérieur avec gaine extérieure à faible émission de fumée et sans halogène. 4 fibres SM OS2 G.657.A2. CPR Euroclass Cca.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
GIMTCF04
5 de 5

Spécifications

Expand All

Environnement

Intérieur - Euroclass Cca

Applications recommandées

Pour une utilisation en intérieur dans les systèmes de câblage structurés (locaux) : dorsale du bâtiment (colonne montante) et/ou câblage horizontal (Fibre To The Desk). Prend en charge toutes les applications de réseau informatique telles que FDDI, Gigabit Ethernet et ATM. Facile à installer dans les conduits et les tunnels. Ne convient pas à une installation soufflée.

Conception du câble à fibre optique

Fiber Type Fiber Grade acc. ITU-T Fiber Count
OS2 G.657A2 4

Code couleur de la fibre

Codage TIA (Gxxxxxx.T) : bleu, orange, vert, marron

Caractéristiques du tampon

Fiber Type Buffer Construction Buffer Material Buffer Diameter
OS2 Tight LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.9 mm

Le noyau du câble est étanche

Non

Blocage de l’eau du noyau du câble

Fils d'aramide hydrofuges

Poids câble en vrac

24 kg/km

Type d'armure

Non armé

Nombre de gaines

Gaine simple

Gaine extérieure

Material Nominal Diameter Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) 5.1 mm No

Notes du tableau de la gaine extérieure1

Couleur standard : orange Couleurs disponibles : orange, jaune, turquoise, violet Erika, rouge, bleu, vert, marron, violet, rose, gris, blanc, noir, vert citron

Atténuation maximale à 1310 nm

0.40 dB/km

Atténuation maximale à 1550 nm

0.30 dB/km

Atténuation maximale à 1625 nm

0.30 dB/km

Tests mécaniques

Description Tested Standard Requirement/Value According to Family Specification
Cable Min. Bend Radius Installation (Short Term) IEC 60794-1-21-E6 102 mm IEC 60794-2-20
Cable Min. Bend Radius Operation (Long Term) IEC 60794-1-21-E11 51 mm IEC 60794-2-20
Cable Max. Tensile Strength Installation (Short Term) IEC 60794-1-21-E1 600 N (135 lbf) IEC 60794-2-20
Cable Max. Tensile Strength Operation (Long Term) IEC 60794-1-21-E1 200 N (45 lbf) IEC 60794-2-20
Cable Max. Crush Resistance Installation (Short Term) IEC 60794-1-21-E3 5 kN/m IEC 60794-2-20
Cable Max. Crush Resistance Operation (Long Term) IEC 60794-1-21-E3 3 kN/m IEC 60794-2-20

Plage de température de fonctionnement

-5 °C à + 55 °C

Plage de température d'installation

-5 °C à +50 °C

Plage de température de stockage

-5 °C à + 55 °C

Classification UL/Test de combustion

Non certifié UL

IEC 60754-2 – Quantité de gaz acide halogéné – Conductivité maximum

10 µS/mm

Inflammabilité IEC

CEI 60332-1-2

IEC 60754-2 – Quantité de gaz acide halogéné – pH minimum

4.3

Réaction au feu – Test de combustion en faisceau

CEI 60332-3-24

IEC 60754-1 – Quantité d'halogène

Zéro

IEC 61034-2 – Transmittance minimale de la densité de la fumée

80%

CPR Euroclass

Cca-s1a, d1, a1

PORTÉE

Conforme

Conformité ISO/IEC

CEI 60794, ISO/CEI 11801-1

Protection contre les UV/la lumière du soleil

Oui

Mise à jour et révision

Numéro de révision : 0.35 Date de révision : 07-05-2025

Mise à jour et révision

Numéro de révision : 0.35 Date de révision : 07-05-2025
