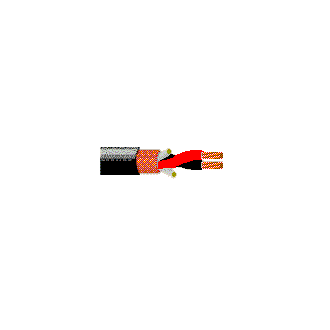

1813A

Câble audio, 2 conducteurs 24 AWG, BC

...
Câble audio, classé CM, 1 paire en cuivre brut toronné 24 AWG avec isolation PVC, +blindage en spirale en cuivre brut 90 %, gaine en PVC
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Interconnexion multicanal entre des équipements audio tels que des microphones, haut-parleurs, amplificateurs, mixage de consoles ; événements en direct ou son studio ; audio analogique

Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Conducteur(s) 2 24 AWG 27x38 BC - Cuivre brut (haute conductivité)
isolation
Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Paire(s) PVC – Chlorure de polyvinyle 0,43 mm (0,017 po) 0,059 mm Bleu, rouge
Blindage extérieur
Type de blindage Matériel Couverture
Service en spirale/écran Cuivre brut (BC) 90 %
Gaine extérieure
Matériel Épaisseur nominale Diamètre nominale
PVC – Chlorure de polyvinyle 1,4 mm (0,055 po) 0,236 po

Diamètre total du câble (nominal)

0,236 po

Caractéristiques électriques
Électricité
Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Courant maximum
22,8 Ohm/1000 pi (110 pF/m) (33 pF/pi) (200 pF/m) (61 pF/pi) 3,9 Amp par conducteur à 25º C
Voltage
Tension nominale
30 V
Caractéristiques mécaniques
Température
Température de service
-30° C à +60° C
Rayon de courbure
Stationnaire min. Installation min.
184 mm (7,25 po) 7,25 po

Tension de traction maximum

4,5 kg (10 livres)

Poids câble en vrac

30 livres/1000 pi

Normes et conformité

Conformité aux directives européennes

Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité APAC

China RoHS II (GB/T 26572-2011)

Historique

Mise à jour et révision

Numéro de révision : 0.458 Date de révision : 15-02-2024

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC Note de bas de page
1813A B59328 Noir, mat Bobine 328 pi 612825123408 C
1813A B591000 Noir, mat Bobine 1 000 pi 612825123392 C
