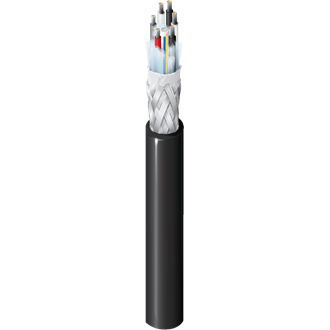

2804RW

Câble pour stade intérieur/extérieur, SMPTE 311M, 2 fibres, 2 conducteurs 24 AWG, 4 conducteurs 20 AWG, gaine CPE

...
Intérieur/extérieur, câble industriel classique SMPTE 311M, 2 fibres monomodes, 4 conducteurs cuivre étamé 20 AWG (19x32), 2 conducteurs cuivre étamé 24 AWG (7x32), isolation en PVC, blindage en tresse de cuivre étamé (95 % de couverture), ruban d'étanchéité, gaine CPE
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

SMPTE 311

Multiconducteur
Conducteur et isolation du multiconducteur
Élément Nombre de conducteurs AWG Câblé Matériel Résistance en courant continu nominal du conducteur Matériau d'isolation Diamètre nominal d'isolation
24 AWG 2 24 7x32 TC – Cuivre étamé 23,3 Ohm/1000 pi PVC – Chlorure de polyvinyle 0,050 po
20 AWG 4 20 19x32 TC – Cuivre étamé 8,8 Ohm/1000 pi PVC – Chlorure de polyvinyle 0,063 po
Nuancier du multiconducteur
Description Couleur
24 AWG Rouge
24 AWG Gris
20 AWG Blanc
20 AWG Noir
20 AWG Blanc/noir
20 AWG Noir/blanc
Câble multiconducteur
Matière de remplissage
Charge FR

Blindage

Tresse

Blindage extérieur nominal DCR@Cond DCR1_CP_MC

3,5 Ohm/1000 pi
Tension UL du multiconducteur
Description UL Tension nominale UL
24 AWG 300 V RMS
20 AWG 300 V RMS
Fibre
Conception du câble à fibre optique
Type de fibre Nombre de fibres
OS2, G.657.A2 2

Code couleur de la fibre

Jaune, bleu

Caractéristiques du tampon
Matériau du tampon Diamètre du tampon
PVC – Chlorure de polyvinyle 900 µm

Diamètre du champ de mode

9.2 µm

Wavelength@Optical SM1

1310 nm, 1550 nm

Atténuation max. à 1310 nm

0,50 dB/km

Atténuation max. à 1550 nm

0,50 dB/km
Ensemble du câble

Matériau du conducteur

Cuivre étamé

Blindage complet
Couche 1 Type Matériel Couverture
Complet Tresse TC – Cuivre étamé 95 %

Gaine

CPE

Diamètre nomial gaine extérieure 1 1_CP_OV

0,362 po

Plage de température de fonctionnement

-40° C à +70° C

Plage de température d'installation

-10° C à +70° C

Plage de température de stockage

-40° C à +70° C

Taux de cycle de flexion_CP_OV

15 000 cycles

Tension de traction maximum

450 livres

Poids câble en vrac

97 livres/1000 pi
Normes en vigueur et programmes environnementaux

Conformité NEC/(UL)

CMR

Directive UE 2011/65/UE (RoHS 2)

Oui

Directive UE 2015/863/UE (amendement RoHS 2)

Oui

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2003/11/EC (BFR)

Oui

Utilisation

Utilisation – Intérieur

Oui

Utilisation – Extérieur

Oui

Test de flamme

Inflammabilité UL

Arbre vertical UL1666

Classification UL/Test de combustion

Colonne montante

Plénum/non-plénum

Plénum (oui/non)

N

Historique

Mise à jour et révision

Numéro de révision : 0.133 Date de révision : 27-11-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur UPC Longueur
2804RW 0101000 Noir 612825397489 1 000 pi
2804RW 0103280 Noir 612825397496 3,280 pieds
2804RW 010CUT Noir
2804RW 0106930 Noir 612825443025 6,930 pieds
