9843

RS485, TC multibrins 3 paire n° 24, isolation en PE, tressé OS+TC, gaine en PVC, CM

...

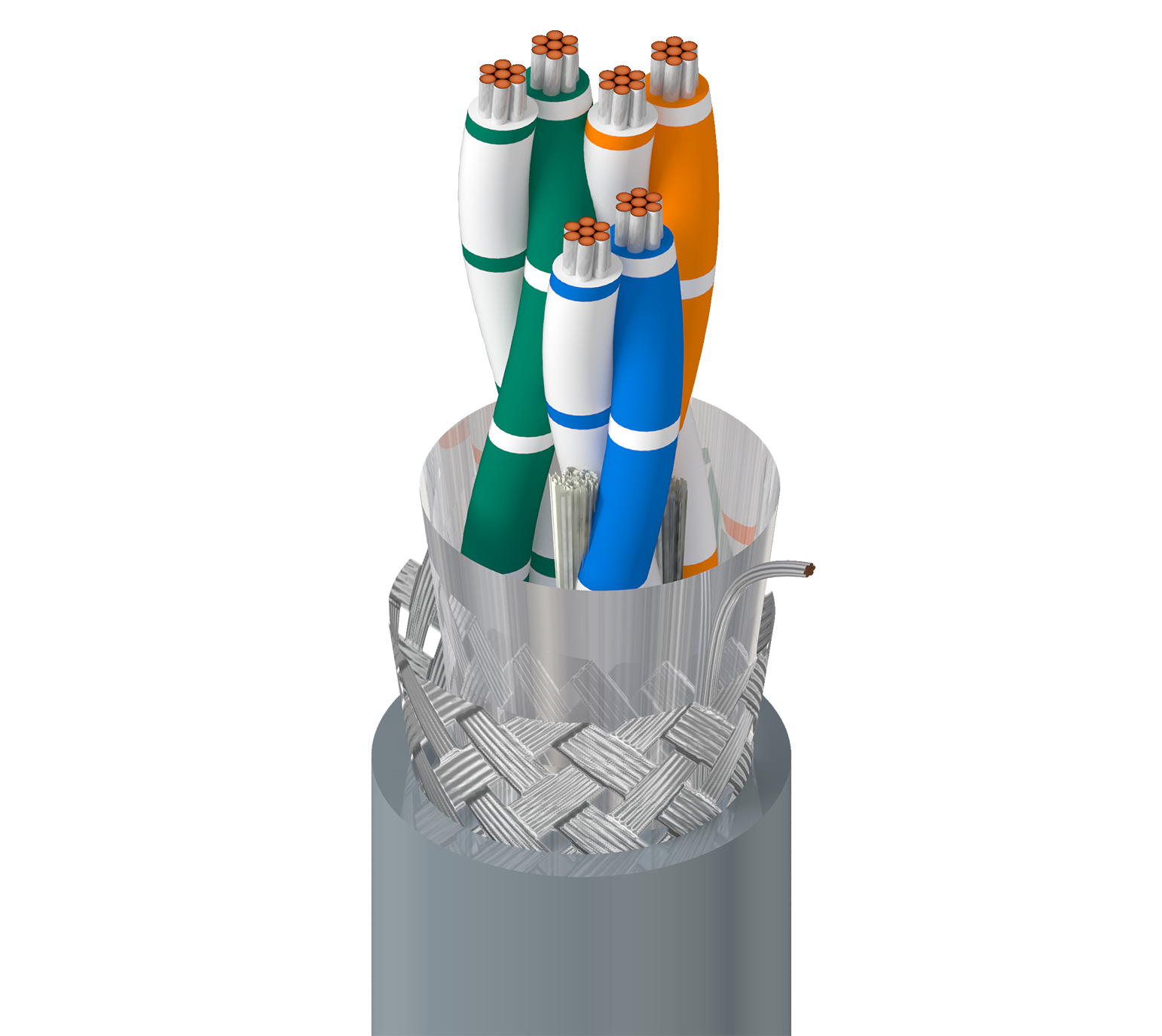

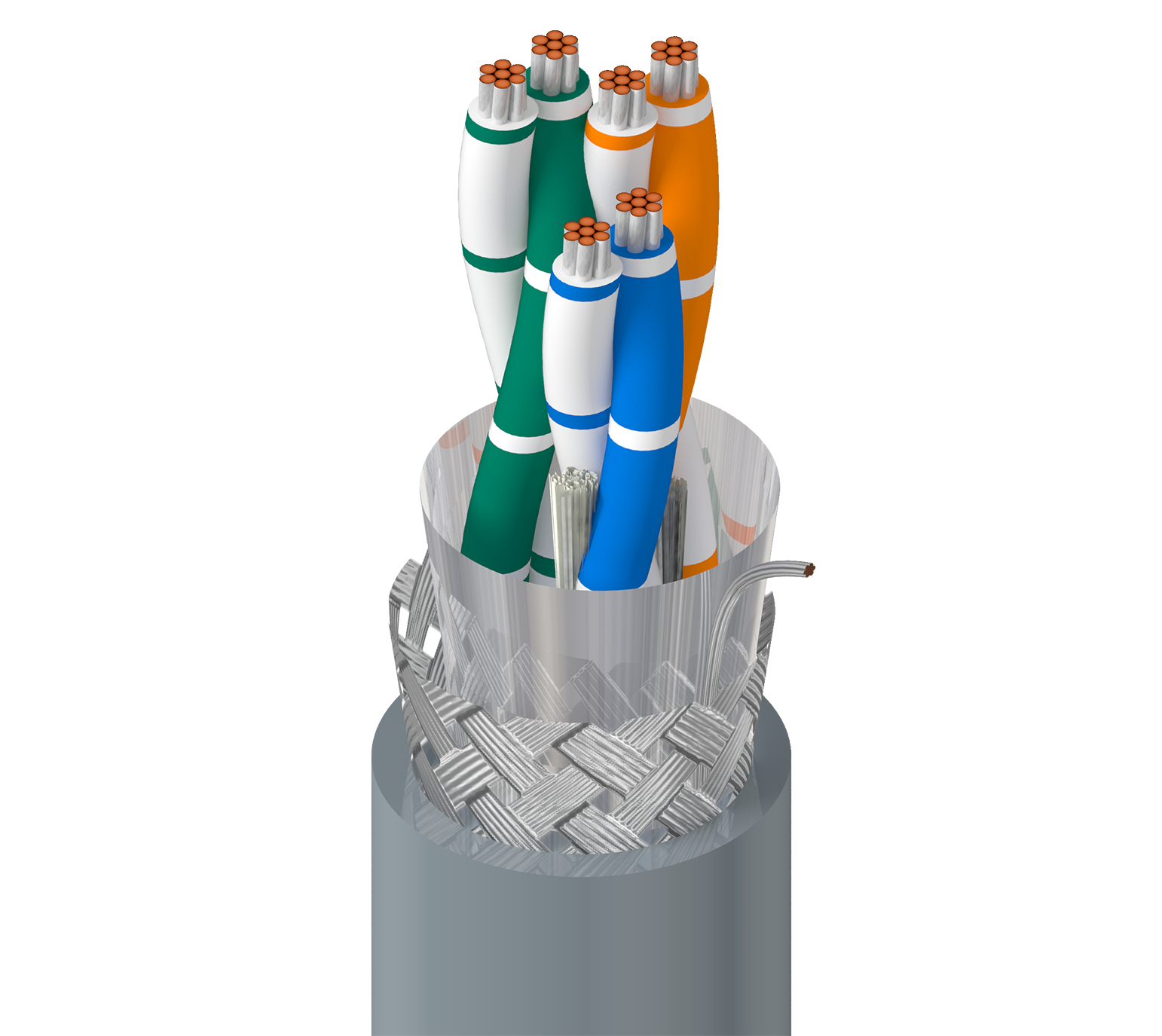

RS-485, 3 paires 24 AWG (7x32) cuivre étamé, isolation en polyéthylène, blindage Beldfoil® complet + tresse en cuivre étamé (90 %), gaine extérieure en PVC, CM
Anglais
Demander un devis
Partager
Demander un échantillon Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

RS-485, systèmes de points de vente ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, ...) ; audio de niveau ligne ; câblage de panneau ; communication série (norme RS-485 comprenant des commandes de logique programmable (PLC), variateurs de fréquence (VFD), interfaces homme-machine (HMI), moteurs, RTU, SCADA, etc. dans des environnements bruyants sur une longue distance, etc.

Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Paire(s) 3 24 AWG 7x32 TC – Cuivre étamé
isolation
Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Paire(s) PE - Polyéthylène 0,56 mm (0,022 po) 1,7 mm (0,068 po) Blanc/rayure bleue et bleu/rayure blanche, blanc/rayure orange et orange/rayure blanche, blanc/rayure verte et vert/rayure blanche
Blindage extérieur
Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC 24 AWG (7x32)
Tresse Cuivre étamé (TC) 90 %
Gaine extérieure
Matériel Épaisseur nominale Diamètre nominale
PVC – Chlorure de polyvinyle 0,89 mm (0,035 po) 9,14 mm (0,360 po)

Diamètre total du câble (nominal)

9,14 mm (0,360 po)

Caractéristiques électriques
Électricité
Élément Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Impédance caractéristique nominale Vitesse de propagation nominale Courant maximum
Paire(s) 24 Ohm/1000 pi 42,0 pF/m (12,8 pF/pi) 23 pF/pi 120 Ohm 66 % 1,54 A par Conducteur à 25° C

Résistance en courant continu nominal du blindage extérieur

7,5 Ohm/km (2,3 Ohm/1000 pi)

Haute fréquence (nominale/typique)
Élément Fréquence [MHz] Atténuation d'insertion nominale (atténuation)
Paire(s) 1 0,6 dB/100 pi
Voltage
Tension nominale UL
300 V (CM), 30 V (UL AWM 2919)
Caractéristiques mécaniques
Température
Température UL Température de service
80° C -30° C à +80° C
Rayon de courbure
Stationnaire min. Installation min.
3,75 po (95,3 mm) 3,75 po (95,3 mm)

Tension de traction maximum

47,85 kg (105,5 livres)

Poids câble en vrac

62 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

UL 1685 UL charge , IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 800, CM

Conformité AWM

AWM 2919

Conformité CEC / C(UL)

CM

Conformité aux directives européennes

Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Historique

Mise à jour et révision

Numéro de révision : 0.576 Date de révision : 30-04-2024

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC/EAN Note de bas de page
9843 0101000 Noir Bobine 1 000 pi 612825495604
9843 060100 Chrome Bobine 100 pi 612825259589
9843,00305 Chrome Bobine 305 m 8719605023339
9843 060500 Chrome Bobine 500 pi 612825259602 C
9843 0601000 Chrome Bobine 1 000 pi 612825259596 C
9843 0605000 Chrome Bobine 5,000 pi 612825259619 C
