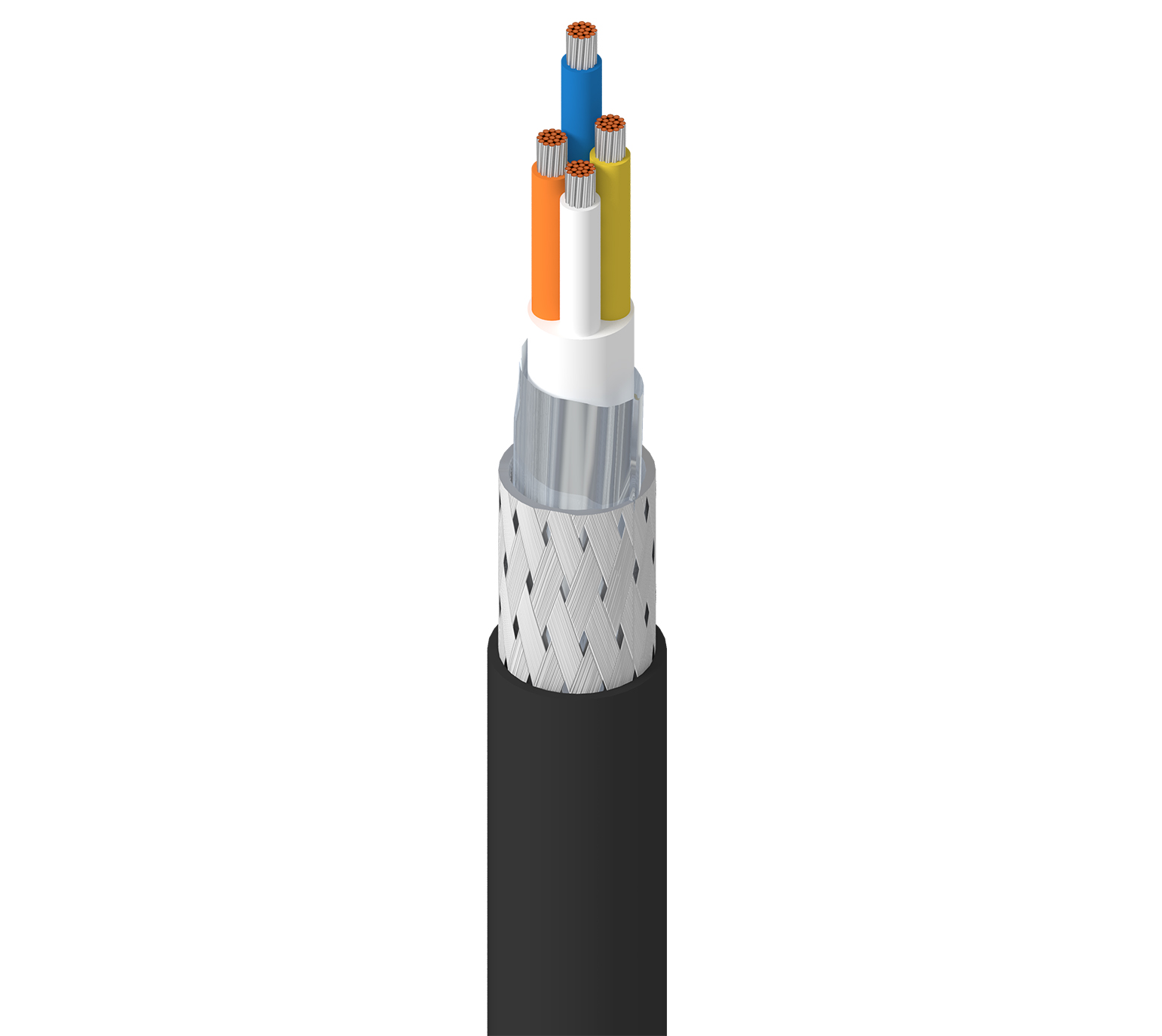

Numéro de produit : BE43769

RailTuff Cat 5e, PROFINET, AWG 22 (19),EN 45545 HL 1-3, ECE R118.03

RailTuff approuvée par les chemins de fer de Cat 5e, PROFINET, AWG 22(19), HiFlex, Isolation et gaine en LSNH réticulé de qualité supérieure, Ultra-blindé, DIN 5510-2 de niveau 1 à 4, EN 50155 Résistance aux flammes selon la norme EN 45545-2, IEC 60332-1-2, EN 50305 et IEC 60332-3-25 cat D, EN 45545-2 (classe R15 et R16 HL3), Résistance aux hydrocarbures,, ECE R118.03

  • Disponibilité:
    Mondial
  • Inventaire mondial :
    Disponible
BE43769
  • BE43769
1 sur 1

Spécifications

Signaler une erreur

Applications recommandées

PROFINET Cat5e, Pour une utilisation dans des applications ferroviaires telles que le matériel roulant, bus ou autres véhicules, le câble répond aux exigences des parties pertinentes des normes ferroviaires internationales telles que DIN 5510-2, EN 50153, EN 50155, EN 50305 et EN 45545-2, ECE R118.03

Conducteur

Taille Câblé Matériel Nombre de paires Nombre d'éléments
22 AWG 19x0,15 mm TC – Cuivre étamé 2 4

Tableau de notes

IEC 60228 classe 5

isolation

Matériel Diamètre de l'isolation nom. Code couleur
PO – Polyoléfine 1,57 mm (0,0618 po) Blanc et bleu et jaune et orange
1 quad

Âme du câble

Description
1 quad avec remplissage central

Gaine intérieure

Matériel Diamètre nominale
LSZH – Low Smoke Zero Halogen (retardateur de flamme, thermodurcissable) 4,3 mm (0,17 po)

Tableau de notes

Literie

Blindage extérieur

Type de blindage Matériel Couverture
Ruban Bi-laminé (alum+poly)
Tresse Cuivre étamé (TC) 80 %

Gaine extérieure

Matériel Diamètre nominale
LSZH – Low Smoke Zero Halogen (retardateur de flamme, thermodurcissable) 6,7 mm (0,26 po)

Tableau de notes

Liaison réticulaire par faisceau d'électrons

Diamètre total du câble (nominal)

6,7 mm (0,26 po)

Électricité

Résistance en courant continu maximum du conducteur Impédance caractéristique nominale
57,1 Ohm/km 100 Ohm

Délai

Délai maximum Vitesse de propagation nominale
530 ns/100 m 66 %

Haute fréquence

Fréquence [MHz] Atténuation d'insertion maximale (atténuation) NEXT min. [dB] FEXT min. [dB]
1 2,1 dB/100 m 65,3 64
4 4,1 dB/100 m 56,3 52
10 6,5 dB/100 m 50 43,8
16 8,3 dB/100 m 47 40
31,25 11,7 dB/100 m 42,9 33,9
62,5 17 dB/100 m 38,4 28
100 22 dB/100 m 35,3 24

Tableau de notes

EN 50288-2-2 et ISO/IEC 11801 ed. 2.0, Cat. 5e

Impédance de transfert

Fréquence Impédance de transfert max.
10 Mhz 10 mOhm/m max.

Voltage

Tension nominale
300 V

Température

Température de service Installation Stockage
-40° C à +90° C -25° C à +50° C -40° C à +90° C

Rayon de courbure

Stationnaire min. Installation min.
33.5 mm (1.32 in) 67 mm

Poids câble en vrac

68 kg/km

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

IEC 60332-1-2, IEC 60332-3-25, UN ECE R118.03

Conformité IEEE

POE pour 802.3af et POE+ 802.3at-2009

Catégorie de données

Catégorie 5e

Conformité ISO/IEC

CEI 61034-2 - Densité de fumée, transmittance min. = 70 %

Conformité CENELEC

EN 45545-2

Normes européennes sans halogène

IEC 62821-1 Conformité sans halogène = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogéné - Conductivité maximum = 10 µS/mm, IEC 60754-2 - Quantité de gaz acide halogéné - pH min. = 4,3

Conformité aux directives européennes

Marquage CE UE

Mise à jour et révision

Numéro de révision : 0.283 Date de révision : 03-02-2025

Mise à jour et révision

Numéro de révision : 0.283 Date de révision : 03-02-2025

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
BE43769.00305 Noir Bobine 305 m 8719605026507
BE43769.00500 Noir Bobine 500 m 8719605026514
