Coaxial à large bande, Séries 59, BCCS solide 20 AWG, Feuille d'aluminium + 65 % de tresse d'aluminium, gaine en PVC, CM

...

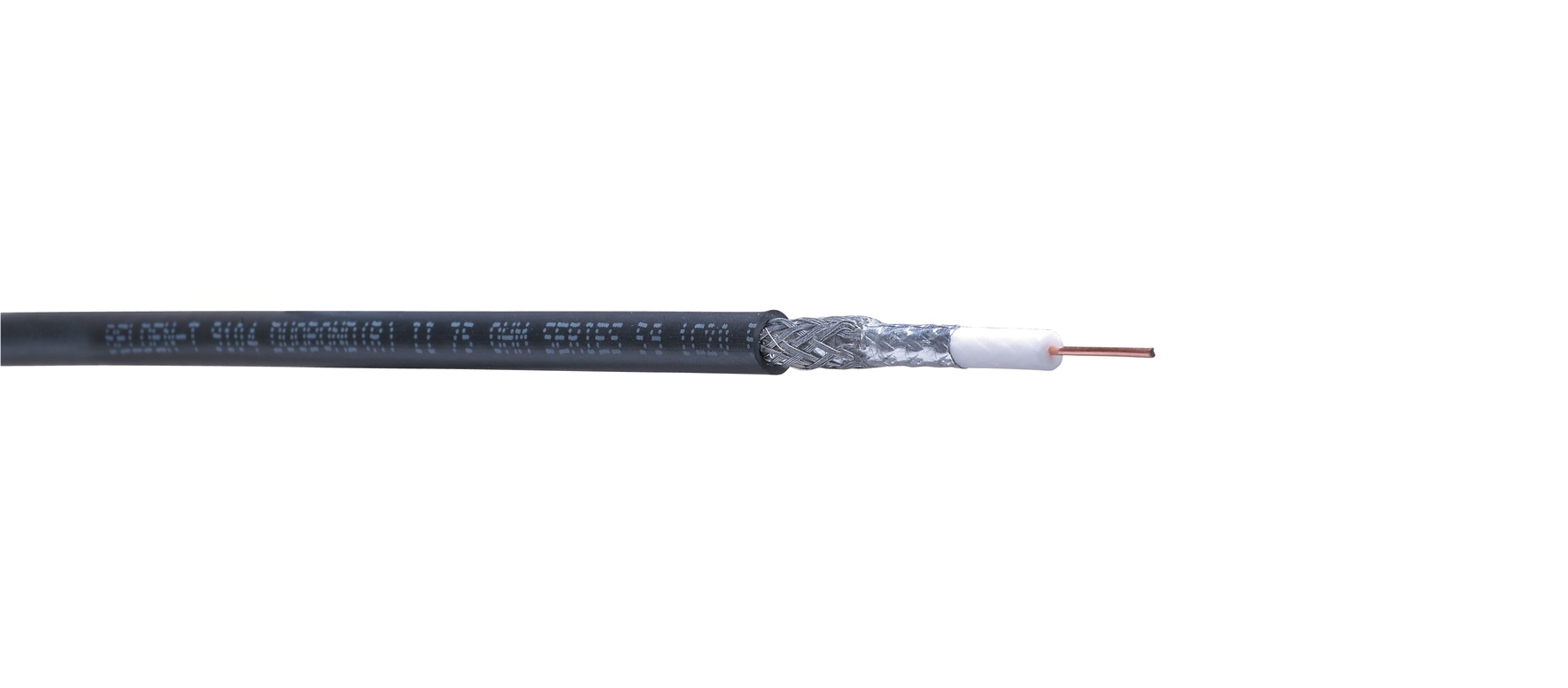

Coaxial à large bande, Séries 59, Conducteur en acier recouvert de cuivre brut solide de 20 AWG, isolation en polyéthylène, Feuille d'aluminium + 65 % de blindage de tresse en aluminium, gaine en PVC, CM
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

À large bande, Télévision par câble (CATV), Câble de dérivation RF, Antennes OTA (Over-the-Air)

Détails de la construction

Type séries

59

Conducteur
Nombre d'éléments Taille Câblé Diamètre nominale Matériel
1 20 AWG Uni 0,032 po BCCS - Acier recouvert de cuivre brut
isolation
Matériel Diamètre de l'isolation nom. Code couleur
PE – Polyéthylène 3,68 mm (0,145 po) Blanc

Tableau de notes

injecté de gaz

Blindage extérieur
Couche Type de blindage extérieur Matériel Nom commercial du matériau Couverture
1 Ruban Tri-stratifié (alu + poly + alu) Duofoil® 100 %
2 Tresse Aluminium 65 %
Gaine extérieure
Matériel Diamètre nominale
PVC – Chlorure de polyvinyle 6,02 mm (0,237 po)

Diamètre total du câble (nominal)

6,02 mm (0,237 po)

Caractéristiques électriques
Perte de retour
Fréquence Atténuation de retour structurale min.
5-1000 MHz 20 dB
Atténuation
Fréquence Atténuation max.
5 MHz 0,86 dB/100 pi
55 MHz 2,05 dB/100 pi
211 MHz 3,80 dB/100 pi
270 MHz 4,22 dB/100 pi
300 MHz 4,45 dB/100 pi
350 MHz 4,80 dB/100 pi
400 MHz 5,10 dB/100 pi
450 MHz 5,40 dB/100 pi
550 MHz 5,95 dB/100 pi
750 MHz 6,97 dB/100 pi
870 MHz 7,57 dB/100 pi
1000 MHz 8,12 dB/100 pi
Électricité
Résistance en courant continu maximum du conducteur Résistance en courant continu nominal du blindage extérieur Capacité nominale conducteur à blindage Impédance caractéristique nominale Vitesse de propagation nominale
44,5 Ohm/1000 pieds (146 Ohm/km) 12 Ohm/1000 pieds (39 Ohm/km) 16,2 pF/pieds (53,1 pF/m) 75 Ohm 83 %
Voltage
Tension nominale UL
300 V RMS
Caractéristiques mécaniques
Température
Température de service
-40° C à +80° C
Rayon de courbure
Stationnaire min. Installation min.
2,25 po (57,2 mm) 2,25 po (57,2 mm)

Tension de traction maximum

47,2 kg (104 livres)

Poids câble en vrac

23 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Inflammabilité/réaction au feu

UL 1685 UL charge , IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CATV, CM

Conformité CEC / C(UL)

CM

Conformité aux directives européennes

Directive EU 2015/863/EU (modification de la directive RoHS 2), directive EU 2011/65/EU (RoHS 2), directive EU 2012/19/EU (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Historique

Mise à jour et révision

Numéro de révision : 0.487 Date de révision : 29-04-2024

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC
9104 0101000 Noir Bobine 1 000 pi 612825224280
9104 010U1000 Noir UnReel 1 000 pi 612825224266
9104 009U1000 Blanc UnReel 1 000 pi 612825224297
9104 Q5HU1000 Blanc, neutre UnReel 1 000 pi 612825224303
