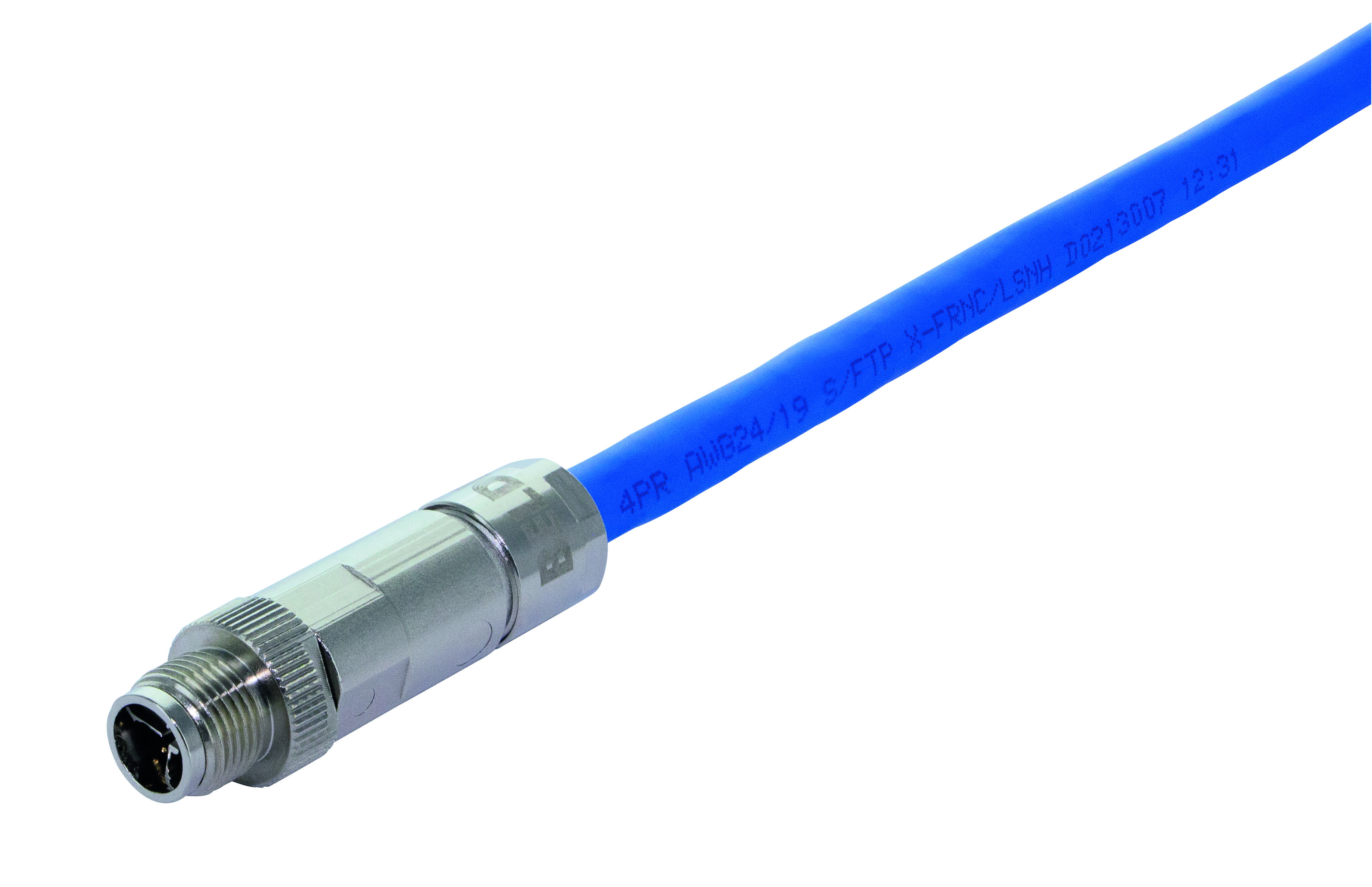

Connecteurs de données-BRSCCS 8X/9

Connecteur M12 pour champ de données, terminaison à sertir, boîtier métallique robuste, IP67, 8 broches, codage en X, blindé, droit, 48 V, 0,5 A, adapté aux applications ferroviaires selon la norme EN 45545, Cat6a

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Vue de face

Famille de produits	Connecteur de données
Côté 1 Sous-famille de produits	Connecteur de données
Type de connecteur	Assemblage sur site
Côté 1 Type de contact/genre	mâle
Modèle de connecteur	droit
Nombre de broches	8 (comprises dans l'emballage)
Code, côté 1	X
Type de blindage	Blindé
Type de fixation	Vis de couplage
Tension nominale	48V
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	50 V AC/60 V DC
Type de transmission de données	Catégorie 6A
Taux de transmission des données	10 Gbit/s
Résistance de contact côté 1	≤ 10 mOhm
Résistance d'isolement	˃ 10^8 Ohm
Cycles d'accouplement	˃ 200
Type de connexion	Serti
Diamètre maximal d'isolation des fils	Ø 6 mm à 8,5 mm Ø
Décharge de traction	presse-étoupe
Câbles appropriés	Joints inclus Ø6 - Ø8,5 mm
Température ambiante (fonctionnement)*	-55 °C à + 85 °C, avis de déclassement
Degré de protection/Indice IP**	IP67
Degré de pollution de la face 1	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	Cu alliage
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PA
Couleur du porteur de contact	gris
Classe d'inflammabilité (porteur de contact)	UL 94 V-0/F2
Matériau du boîtier	Zamak
Revêtement du boîtier	Ni
Couleur du boîtier	argenté
Matériau du presse-étoupe	CuZn
Placage du presse-étoupe	Ni
Joint du presse-étoupe	NBR
Matériau de la décharge de traction	PBT GF
Classe d'inflammabilité (décharge de traction)	UL 94 V-0/F2
Matériau de la fixation	CuZn
Placage de la fixation	Cu/Ni
Matériau de blindage	CuZn, placage : Ni

Circuit

Couple de serrage (vis de contact)	1,5 -2,0 Nm (max. 3,0 Nm), serrage à la main

Sécurité & Conformité environnementale

Conforme au RoHS	oui, avec exception

Notes

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.

Information

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
