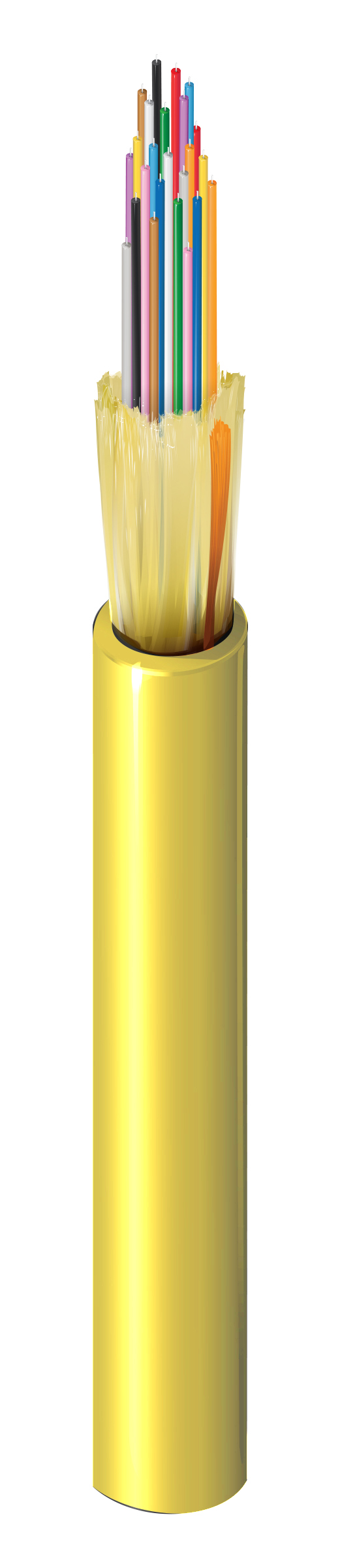

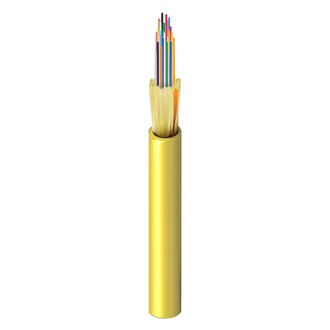

Product Number: FISD024P9
Plénum intérieur OS2 distribution 24 fibres
FX Intérieur OS2 distribution tampon étanche 24 fibres OFNP gaine jaune non-unitisée
-
Availability:
Mondial
-
Global inventory:
Disponible
Spécifications
Aperçu du produit
|
Catégorie de produits |
Câble de distribution en fibre |
|---|---|
| Applications recommandées | Réseau principal |
Spécifications de la fibre
|
Type de fibre |
OS2 |
|---|---|
|
Diamètre de noyau de la fibre |
8,2/125 µm |
|
Matériau du tampon |
PVC – Chlorure de polyvinyle |
|
Diamètre du tampon |
900 µm |
|
Nombre de fibres |
24 |
|
Code couleur de la fibre |
TIA-598-D |
Spécifications de la gaine extérieure
|
Élément de résistance |
Fils d'aramide |
|---|---|
|
Matériau de la gaine |
PVC – Chlorure de polyvinyle |
|
Diamètre nominale |
8,4 mm (0,330 po) |
|
Couleur |
Jaune |
|
Nombre de cordelettes |
1 |
Caractéristiques optiques
| Longueur d'onde | 1310 nm | 1550 nm |
|---|---|---|
| Atténuation max. | 0,50 dB/km | 0,50 dB/km |
| Diamètre du champ de mode | 9.2 µm | 10.4 µm |
| Performance 1 Gigabit ethernet | 5,000 m | -- |
| Performance 10 Gigabit ethernet | 10,000 m | 50,000 m |
Caractéristiques mécaniques
|
Rayon de courbure minimum pendant l'installation |
15 câbles OD |
|---|---|
|
Rayon de courbure minimum pendant le fonctionnement |
10 câbles OD |
|
Résistance maximale à la traction pendant l'installation |
1320 N (300 lbf) |
|
Résistance à la traction maximale pendant le fonctionnement |
400 N (90 lbf) |
|
Résistance à l'écrasement |
100 N/cm |
|
Poids câble en vrac |
40 lbs/kft (60 kg/km) |
|---|
Plage de température
|
Plage de température d'installation |
0 °C à + 60 °C |
|---|---|
|
Plage de température de fonctionnement |
0 °C à + 70 °C |
|
Plage de température de stockage |
-40° C à +70° C |
Normes et conformité
|
Environnement compatible |
Intérieur |
|---|---|
|
Durabilité |
CA Prop 65, produit Lens™, Déclaration environnementale de produit (EPD) disponible |
|
Inflammabilité/réaction au feu |
OFNP, FT6 |
|
Conformité ICEA |
S-83-596 |
|
Conformité aux directives européennes |
Directive UE 2015/863/UE (amendement RoHS 2, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE), REACH : 2020-01-16 |
Historique
|
Mise à jour et révision |
Numéro de révision : 0.228 Date de révision : 03-02-2025 |
|---|
Information
|
Mise à jour et révision |
Numéro de révision : 0.228 Date de révision : 03-02-2025 |
|---|
Références des pièces
| Article n° | Couleur | Type de présentation | UPC |
|---|---|---|---|
| FISD024P9 | Jaune | Bobine | 612825372363 |
