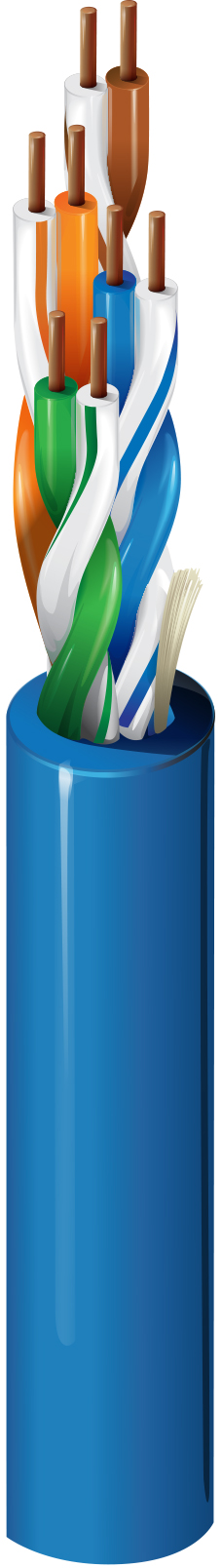

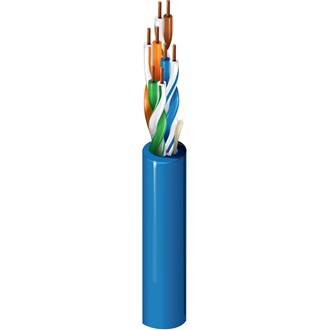

Câble de catégorie 5E+, 4 paires, U/UTP, CMR
| Applications recommandées | Câble horizontal pour locaux, 1000BASE-T Ethernet, 100BASE-TX Ethernet, 10BASE-T Ethernet, PoE++, PoE+, PoE |
|---|---|
|
Brevet |
Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez de plus amples informations sur les brevets à l'adresse https://www.belden.com/patents. |
| Taille | Câblé | Matériel | Nombre de paires |
|---|---|---|---|
| 24 AWG | Uni | BC – Cuivre brut | 4 |
| Matériel | Code couleur |
|---|---|
| PO – Polyoléfine | Blanc/rayure bleue et bleu, Blanc/rayure orange et orange, blanc/rayure verte et vert, blanc/rayure marron et marron |
| Matériel | Diamètre nominale | Fil de déchirement |
|---|---|---|
| PVC – Chlorure de polyvinyle | 5,23 mm (0,206 po) | Oui |
|
Diamètre total du câble (nominal) |
5,23 mm (0,206 po) |
|---|
| Résistance en courant continu maximum du conducteur | Déséquilibre de la capacité maximum |
|---|---|
| 89 Ohm/km (27 Ohm/1000 pi) | 330 pF/100 m |
| Fréquence | Délai maximum | Délai de propagation maximum | Vitesse de propagation nominale |
|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 25 ns/100 m | 70 % |
| Fréquence [MHz] | Atténuation d'insertion maximale (atténuation) | NEXT min. [dB] | PSNEXT min. [dB] | ACR min. [dB] | PSACR min. [dB] | ACRF (ELFEXT) min. [dB] | PSACRF (PSELFEXT) min. [dB] | RL (perte de retour) min. [dB] | Impédance d'entrée max./min. (non équipée) [Ohm] | Impédance max./min. ajustée [Ohm] |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,0 dB/100 m | 70,3 | 69,3 | 68,3 | 67,3 | 67,8 | 65,8 | 20,0 | 100 ± 15 | 100 ± 15 |
| 4 | 4,0 dB/100 m | 61,3 | 60,3 | 57,3 | 56,3 | 55,8 | 53,8 | 23,0 | 100 ± 15 | 100 ± 15 |
| 8 | 5,7 dB/100 m | 56,8 | 55,8 | 51,1 | 50,1 | 49,7 | 47,7 | 24,5 | 100 ± 15 | 100 ± 15 |
| 10 | 6,4 dB/100 m | 55,3 | 54,3 | 48,9 | 47,9 | 47,8 | 45,8 | 25,0 | 100 ± 15 | 100 ± 15 |
| 16 | 8,1 dB/100 m | 52,2 | 51,2 | 44,1 | 43,1 | 43,7 | 41,7 | 25,0 | 100 ± 15 | 100 ± 15 |
| 20 | 9,1 dB/100 m | 50,8 | 49,8 | 41,7 | 40,7 | 41,8 | 39,8 | 25,0 | 100 ± 15 | 100 ± 15 |
| 25 | 10,2 dB/100 m | 49,3 | 48,3 | 39,1 | 38,1 | 39,8 | 37,8 | 24,3 | 100 ± 15 | 100 ± 15 |
| 31,25 | 11,4 dB/100 m | 47,9 | 46,9 | 36,4 | 35,4 | 37,9 | 35,9 | 23,6 | 100 ± 15 | 100 ± 15 |
| 62,5 | 16,4 dB/100 m | 43,4 | 42,4 | 27,0 | 26,0 | 31,9 | 29,9 | 21,5 | 100 ± 15 | 100 ± 15 |
| 100 | 21,0 dB/100 m | 40,3 | 39,3 | 19,3 | 18,3 | 27,8 | 25,8 | 20,1 | 100 ± 15 | 100 ± 15 |
| 155 | 26,6 dB/100 m | 37,4 | 36,4 | 10,9 | 9,9 | 24,0 | 22,0 | 18,8 | 100 ± 22 | 100 ± 15 |
| 200 | 30,5 dB/100 m | 35,8 | 34,8 | 5,3 | 4,3 | 21,8 | 19,8 | 18,0 | 100 ± 22 | 100 ± 15 |
| 250 | 34,4 dB/100 m | 34,3 | 33,3 | -0.1 | -1.1 | 19,8 | 17,8 | 17,3 | 100 ± 32 | 100 ± 15 |
| 300 | 38,0 dB/100 m | 33,1 | 32,1 | 18,3 | 16,3 | 14,4 | 100 ± 32 | 100 ± 15 | ||
| 350 | 41,4 dB/100 m | 32,1 | 31,1 | 16,9 | 14,9 | 13,8 | 100 ± 32 | 100 ± 15 | ||
| 400 | 44,6 dB/100 m | 31,3 | 30,3 | 15,8 | 13,8 | 13,3 | 100 ± 32 | 100 ± 15 | ||
| 450 | 47,7 dB/100 m | 30,5 | 29,5 | 14,7 | 12,7 | 12,8 | 100 ± 32 | 100 ± 15 |
| Tension nominale UL |
|---|
| 300 V (CMR) |
| Température UL | Température de service | Installation | Stockage |
|---|---|---|---|
| 75° C | -20° C à +75° C | De 0° C à +50° C | -20° C à +75° C |
| Stationnaire min. | Installation min. |
|---|---|
| 1.0 in (25 mm) | 2,25 po (57,2 mm) |
|
Tension de traction maximum |
11 kg (25 livres) |
|---|---|
|
Poids câble en vrac |
20 livres/1000 pi |
|
Environnement compatible |
Colonne montante, intérieur |
|---|---|
|
Durabilité |
Product Lens™, Déclaration environnementale de produit (EPD) disponible |
|
Inflammabilité/réaction au feu |
UL 1666 colonne montante, FT4, CEI 60332-1-2 |
|
Conformité CPR |
CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca |
|
Conformité NEC / UL |
Article 800, CMR |
|
Conformité CEC / C(UL) |
CMR |
|
Conformité ICEA |
S-90-661 |
|
Conformité IEEE |
IEEE 802.3bt type 1, type 2, type 3 |
|
Conformité NEMA |
NEMA WC-63.1 |
|
Catégorie de données |
Catégorie 5e |
|
Conformité normes TIA/EIA |
ANSI/TIA-568.2-D Catégorie 5e |
|
Vérification des performances par un tiers |
Catégorie 5e |
|
Conformité ISO/IEC |
ISO/IEC 11801-1, IEC 61156-5 |
|
Conformité aux directives européennes |
Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE |
|
Conformité à la réglementation du Royaume-Uni |
Marquage UKCA |
|
Conformité APAC |
China RoHS II (GB/T 26572-2011) |
|
Numéro du plénum |
1213 |
|
Notes |
Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les valeurs supérieures à 350 MHz concernent uniquement les informations techniques. L'impression comprend des séquences descendantes/marquages de compteurs de longueur de mise en place max à 0. |
|---|
|
Mise à jour et révision |
Numéro de révision : 0.437 Date de révision : 12-12-2023 |
|---|
| Article n° | Couleur | UPC | Note de bas de page |
|---|---|---|---|
| 1212 010U1000 | Noir | 612825061410 | |
| 1212 0061000 | Bleu | 612825061519 | C |
| 1212 0062500 | Bleu | 612825061434 | |
| 1212 006U1000 | Bleu | 612825061427 | |
| 1212 008U1000 | Gris | 612825061465 | |
| 1212 005U1000 | Vert | 612825061441 | |
| 1212 003U1000 | Orange | 612825061458 | |
| 1212 0091000 | Blanc | 612825061489 | |
| 1212 009U1000 | Blanc | 612825061472 | |
| 1212 0041000 | Jaune | 612825062189 | |
| 1212 004U1000 | Jaune | 612825061496 |
