2433

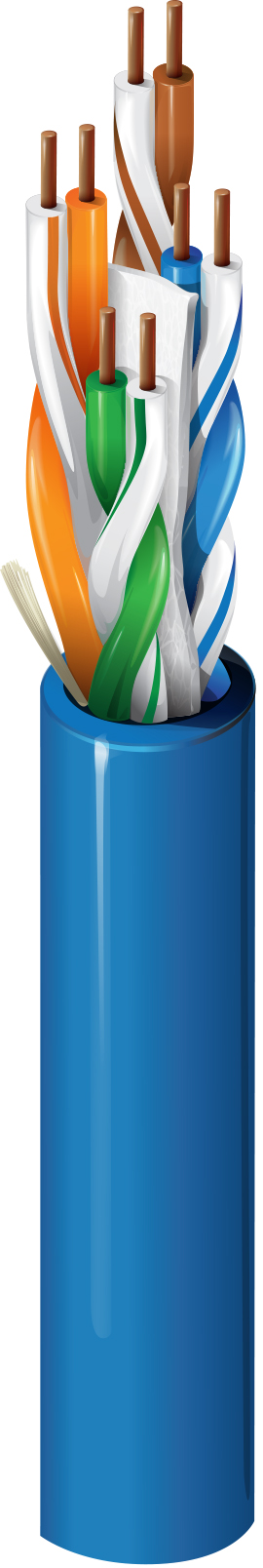

Câble amélioré de catégorie 6+, 4 paires collées, U/UTP, CMP

...
Câble horizontal de local amélioré de catégorie 6+ (350 MHz), 4 paires collées, conducteurs en cuivre brut solide 23 AWG, U/UTP, Plénum-CMP, gaine Flamarrest® PVC-LS
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Câble horizontal pour locaux, Gigabit Ethernet, 100BaseTX, 100BaseVG ANYLAN, 155ATM, 622ATM

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez de plus amples informations sur les brevets à l'adresse https://www.belden.com/patents.

Caractéristiques physiques (complètes)
Conducteur
AWG Câblé Matériel Nombre de paires
23 Uni BC – Cuivre brut 4

Nombre de conducteurs

8

Nombre total de paires

4

isolation
Matériel
FEP – Éthylène propylène fluoré

Paire collée

s/o

Nuancier
Nombre Couleur
1 Blanc/rayure bleue et bleu
2 Blanc/rayure orange et orange
3 Blanc/rayure verte et vert
4 Blanc/rayure marron et marron
Gaine extérieure
Matériel Nom commercial du matériau Diamètre nominal Fil de déchirement
PVC – Chlorure de polyvinyle Flamarrest® 0,224 po Oui
Caractéristiques électriques
Résistance en courant continu du conducteur
Résistance en courant continu maximum du conducteur Déséquilibre DCR max.
78 Ohm/km 3,0 %
Capacité
Déséquilibre de la capacité maximum Capacité mutuelle nominale
330 pF/100 m 17 pF/pi
Délai
Délai maximum Délai de propagation maximum Vitesse de propagation nominale (VP) [%]
537,6 ns/100 m 35 ns/100 m 72 %
Haute fréquence
Fréquence [MHz] Atténuation d'insertion maximale (atténuation) NEXT min. [dB] PSNEXT min. [dB] ACR min. [dB] PSACR min. [dB] ACRF (ELFEXT) min. [dB] PSACRF (PSELFEXT) min. [dB] RL (perte de retour) min. [dB] Impédance d'entrée max./min. (non équipée) Impédance ajustée max./min. PSANEXT min. PSAACRF min.
1 MHz 2,0 dB/100 m 79,3 dB 77,3 dB 77,3 dB 75,3 dB 70,8 dB 67,8 dB 20,0 dB 100 ± 15 102 ± 15 77,0 dB 67,0 dB
4 MHz 3,7 dB/100 m 70,3 dB 68,3 dB 66,5 dB 64,5 dB 58,8 dB 55,8 dB 23,6 dB 100 ± 15 100 ± 15 77,0 dB 66,2 dB
8 MHz 5,3 dB/100 m 65,8 dB 63,8 dB 60,5 dB 58,5 dB 52,7 dB 49,7 dB 25,3 dB 100 ± 15 100 ± 15 77,0 dB 60,1 dB
10 MHz 5,9 dB/100 m 64,3 dB 62,3 dB 58,4 dB 56,4 dB 50,8 dB 47,8 dB 26,0 dB 100 ± 15 100 ± 15 77,0 dB 58,2 dB
16 MHz 7,4 dB/100 m 61,2 dB 59,2 dB 53,8 dB 51,8 dB 46,7 dB 43,7 dB 26,0 dB 100 ± 15 100 ± 15 74,4 dB 54,1 dB
20 MHz 8,3 dB/100 m 59,8 dB 57,8 dB 51,4 dB 49,4 dB 44,8 dB 41,8 dB 26,0 dB 100 ± 15 100 ± 15 73,0 dB 52,2 dB
25 MHz 9,4 dB/100 m 58,3 dB 56,3 dB 49,0 dB 47,0 dB 42,8 dB 39,8 dB 25,5 dB 100 ± 15 100 ± 15 71,5 dB 50,2 dB
31,25 MHz 10,5 dB/100 m 56,9 dB 54,9 dB 46,4 dB 44,4 dB 40,9 dB 37,9 dB 25,0 dB 100 ± 15 100 ± 15 70,1 dB 48,3 dB
62,5 MHz 15,1 dB/100 m 52,4 dB 50,4 dB 37,3 dB 35,3 dB 34,9 dB 31,9 dB 23,5 dB 100 ± 15 100 ± 15 65,6 dB 42,3 dB
100 MHz 19,3 dB/100 m 49,3 dB 47,3 dB 30,0 dB 28,0 dB 30,8 dB 27,8 dB 22,5 dB 100 ± 15 100 ± 15 62,5 dB 38,2 dB
155 MHz 24,5 dB/100 m 46,4 dB 44,4 dB 21,9 dB 19,9 dB 27,0 dB 24,0 dB 21,6 dB 100 ± 22 100 ± 15 58,0 dB 32,2 dB
200 MHz 28,3 dB/100 m 44,8 dB 42,8 dB 16,6 dB 14,6 dB 24,8 dB 21,8 dB 21,0 dB 100 ± 22 100 ± 15 56,5 dB 30,2 dB
250 MHz 31,8 dB/100 m 43,3 dB 41,3 dB 11,5 dB 9,5 dB 22,8 dB 19,8 dB 20,5 dB 100 ± 32 100 ± 15 55,3 dB 28,7 dB
300 MHz 35,2 dB/100 m 42,1 dB 40,1 dB 6,9 dB 4,9 dB 21,3 dB 18,3 dB 20,1 dB 100 ± 32 100 ± 15 54,3 dB 27,3 dB
350 MHz 38,4 dB/100 m 41,1 dB 39,1 dB 2,7 dB 0,7 dB 19,9 dB 16,9 dB 19,8 dB 100 ± 32 100 ± 15 53,5 dB 26,2 dB
400 MHz 41,5 dB/100 m 40,3 dB 38,3 dB 18,8 dB 15,8 dB 19,5 dB 100 ± 32 100 ± 15 52,7 dB 25,1 dB
450 MHz 44,3 dB/100 m 39,5 dB 37,5 dB 17,7 dB 14,7 dB 19,2 dB 100 ± 32 100 ± 15 52,0 dB 24,2 dB
500 MHz 47,1 dB/100 m 38,8 dB 36,8 dB 16,8 dB 13,8 dB 19,0 dB 100 ± 32 100 ± 15
550 MHz 49,7 dB/100 m 38,2 dB 36,2 dB 16,0 dB 13,0 dB 18,8 dB 100 ± 32 100 ± 15
Voltage
Tension nominale UL
300 V RMS
Plage de température

Plage de température d'installation

De 0° C à +50° C

Température nominale UL

90° C

Plage de température de stockage

-20° C à +75° C

Plage de température de fonctionnement

-20° C à +75° C

Caractéristiques mécaniques

Poids câble en vrac

26 livres/1000 pi

Tension de traction maximum

25 livres

Rayon de cintrage minimum/axe mineur

1,0 pouce
Normes

Conformité NEC/(UL)

CMP

Conformité CEC/C(UL)

CMP

Conformité ISO/IEC

11801 éd 2.2 (2011) classe E

CPR Euroclass

Eca

Catégorie de données

Catégorie 6

Conformité ANSI

S-116-732-2013 catégorie 6, ANSI/NEMA WC-66 catégorie 6

Conformité normes TIA/EIA

ANSI/TIA-568.2-D Catégorie 6

Conformité IEEE

IEEE 802.3bt type 1, type 2, type 3, type 4

Vérification des performances par un tiers

Catégorie 6

Programmes environnementaux et autres programmes concernés

Environnement

Chambre de distribution

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/11/EC (BFR)

Oui

Directive UE 2011/65/UE (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/UE (amendement RoHS 2)

Oui

Conformité aux directives européennes

Oui

Marquage CE UE

Oui

Conformité EU REACH SVHC (jj/mm/aaaa)

2017-07-10

Utilisation

Utilisation - Aérien

Non

Utilisation - Enterrement

Non

Utilisation – Emplacements dangereux

Non

Utilisation – Intérieur

Oui

Utilisation – Non halogéné

Non

Utilisation – Résistance aux hydrocarbures

Non

Utilisation – Extérieur

Non

Utilisation – Résistance à la lumière

Non

Inflammabilité, LS0H, test de toxicité

Inflammabilité UL

NFPA 262 Plénum (UL 910)

Inflammabilité IEC

IEC 60332-1-2
Plénum/non-plénum

Plénum (oui/non)

Oui

Numéros de pièces associées

Numéro non-plénum

2432

Notes sur le produit

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les valeurs supérieures à 350 MHz concernent uniquement les informations techniques. L'impression comprend des séquences descendantes/marquages de compteurs de longueur de mise en place max à 0.

Historique

Mise à jour et révision

Numéro de révision : 0.135 Date de révision : 27-03-2024
