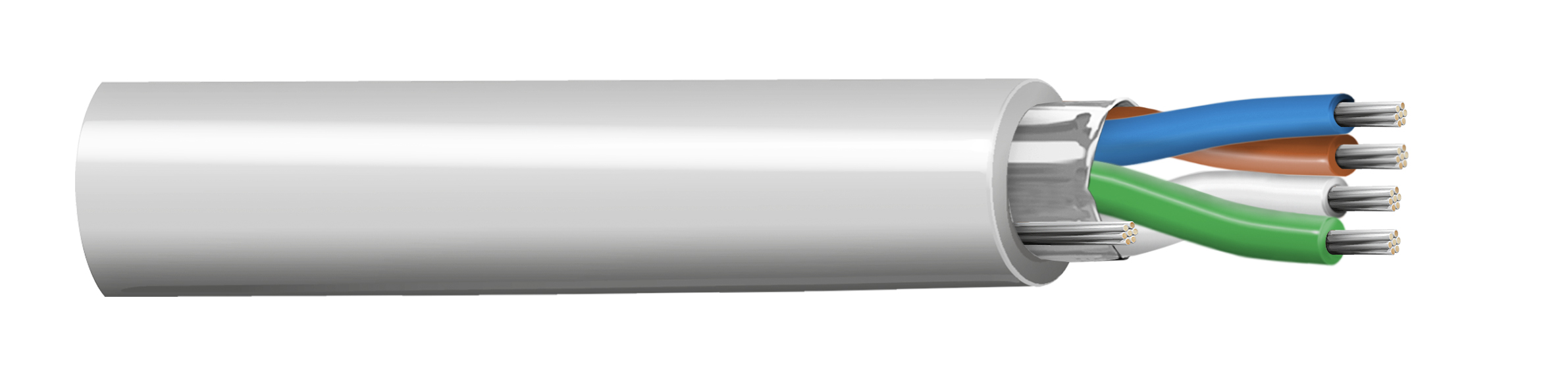

Numéro de produit: 5A4N00001

OSDP RS485, 2PR #22 Str TC, mousse-PE Ins, OS, LSZH Jkt

Câble OSDP RS-485, 2 paires de conducteurs en cuivre étamé 22 AWG (7 x 30), isolation en mousse PE, blindage général + fil de drainage en cuivre étamé, gaine extérieure LSZH

  • Disponibilité:
    Asie-Pacifique
  • Statut:
    Actif
5A4N00001
5 de 5

Spécifications

Expand All

Applications recommandées

Lecteurs OSDP, RS-485, données série, contrôle d'accès

Conducteur

Element No. of Conductors No. of Pairs Size Stranding Material
Pair(s) 4 2 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 2.0 mm (0.079 in) 1.Green*White 2.Brown*Blue

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Gaine extérieure

Material Nom. Thickness
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.8 mm (0.031 in)

Diamètre total du câble (nominal)

7,5 mm (0,30 po)

Électricité

Max. Conductor DCR Nom. Characteristic Impedence
59.7@20°C Ohm/km 120 Ohm

Voltage

UL Voltage Rating
300 V

Température

UL Temperature
-20°C To +75°C

Environnement compatible

Intérieur, intérieur, non-halogéné

Inflammabilité/réaction au feu

CEI 60332-1-2

Normes européennes sans halogène

IEC 60754-1 - Quantité d'halogène = 0,5 %, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 10 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3

Mise à jour et révision

Numéro de révision : 0.18 Date de révision : 09-04-2026

Mise à jour et révision

Numéro de révision : 0.18 Date de révision : 09-04-2026
