Numéro de produit: 1503A

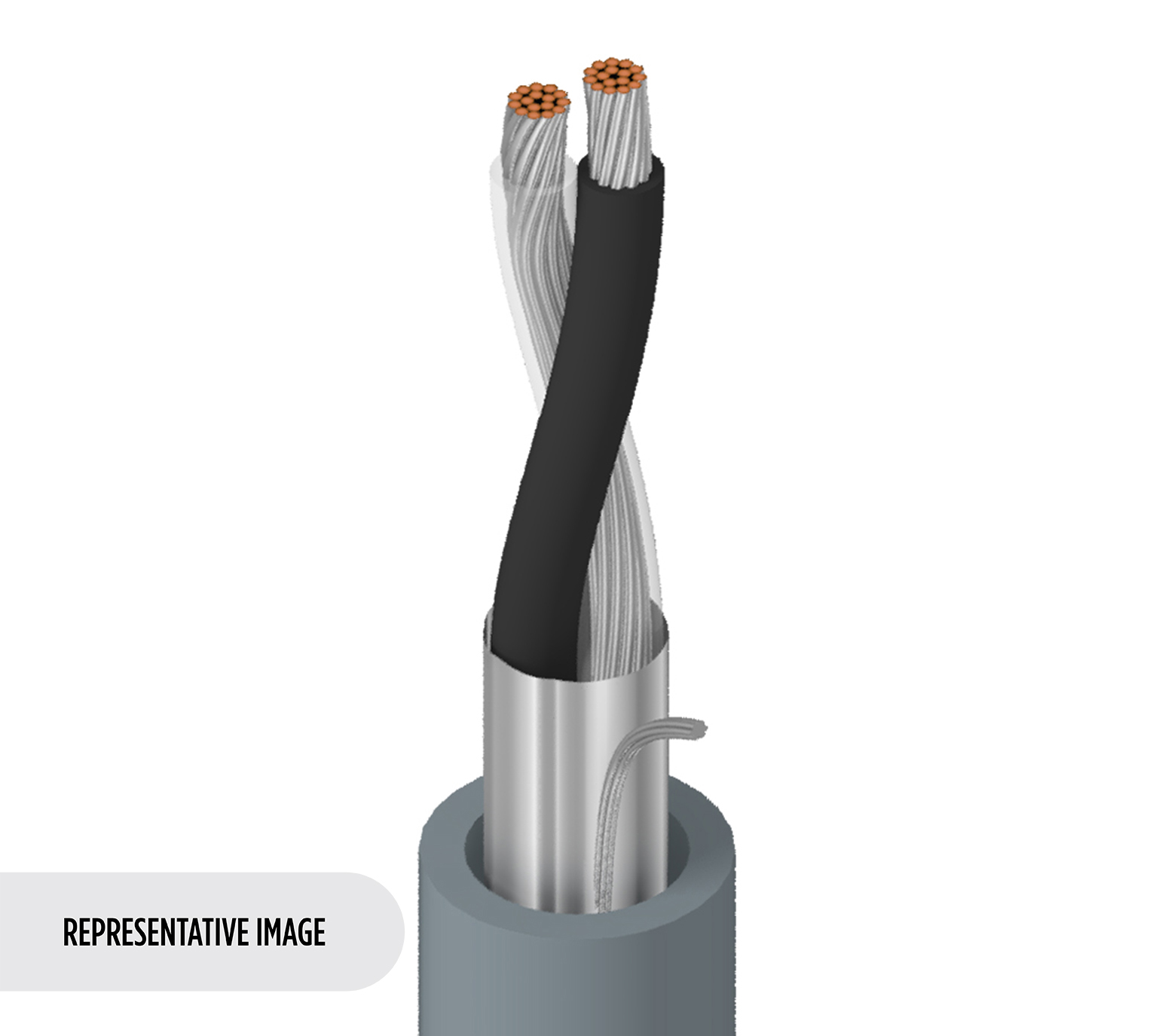

Câble audio de niveau ligne, 1 paire n° 22 Str TC, feuille O/A, gaine PVC, CMR

Câble audio de niveau ligne, 1 paire, calibre 22 AWG (7 x 30), cuivre étamé, isolation PVC, blindage Beldfoil®, gaine PVC, CMR

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1503A
5 de 5

Spécifications

Expand All

Applications recommandées

Niveau de ligne audio ; Signaux analogiques basse tension et contrôle.

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PVC - Polyvinyl Chloride 0.011 in (0.28 mm) 0.050 in (1.3 mm) Black & Red

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.142 in (3.61 mm)

Diamètre total du câble (nominal)

3,61 mm (0,142) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Delay Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 18.2 Ohm/1000ft 53 pF/ft (170 pF/m) 97 pF/ft (320 pF/m) 38 Ohm 1.5 ns/ft 0.18 µH/ft (0.59 µH/m) 66% 6 Amps per conductor @ 30°C

Nom Outer Shield DCR

19,44 Ohm/1000 pieds (63,78 Ohm/km)

Voltage

UL Voltage Rating
300 V (CMR)

Température

UL Temperature Operating
60°C -30°C to +90°C

Rayon de courbure

Stationary Min. Installation Min.
1.4 in (36 mm) 1.4 in (36 mm)

Tension de traction maximum

10.8 kg (23.7 livres)

Poids câble en vrac

14 lb/1000 pi

Environnement compatible

Intérieur - Colonne montante, intérieur

Inflammabilité/réaction au feu

colonne montante UL 1666, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 800, CMR

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.420 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.420 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
1503A 010U1000 Noir UnReel 1,000 pi 612825116127
1503A 006U1000 Bleu clair UnReel 1,000 pi 612825116080
1503A 001U1000 Brun UnReel 1,000 pi 612825116042
1503A 008U1000 Gris UnReel 1,000 pi 612825116103
1503A N3UU1000 Vert, Mil UnReel 1,000 pi 612825116035
1503A 003U1000 Orange UnReel 1,000 pi 612825116066
1503A 002U1000 Rouge UnReel 1,000 pi 612825116059
1503A 007U1000 Violet UnReel 1,000 pi 612825116097
1503A 009U1000 Blanc UnReel 1,000 pi 612825116110
1503A 004U1000 Jaune UnReel 1,000 pi 612825116073
