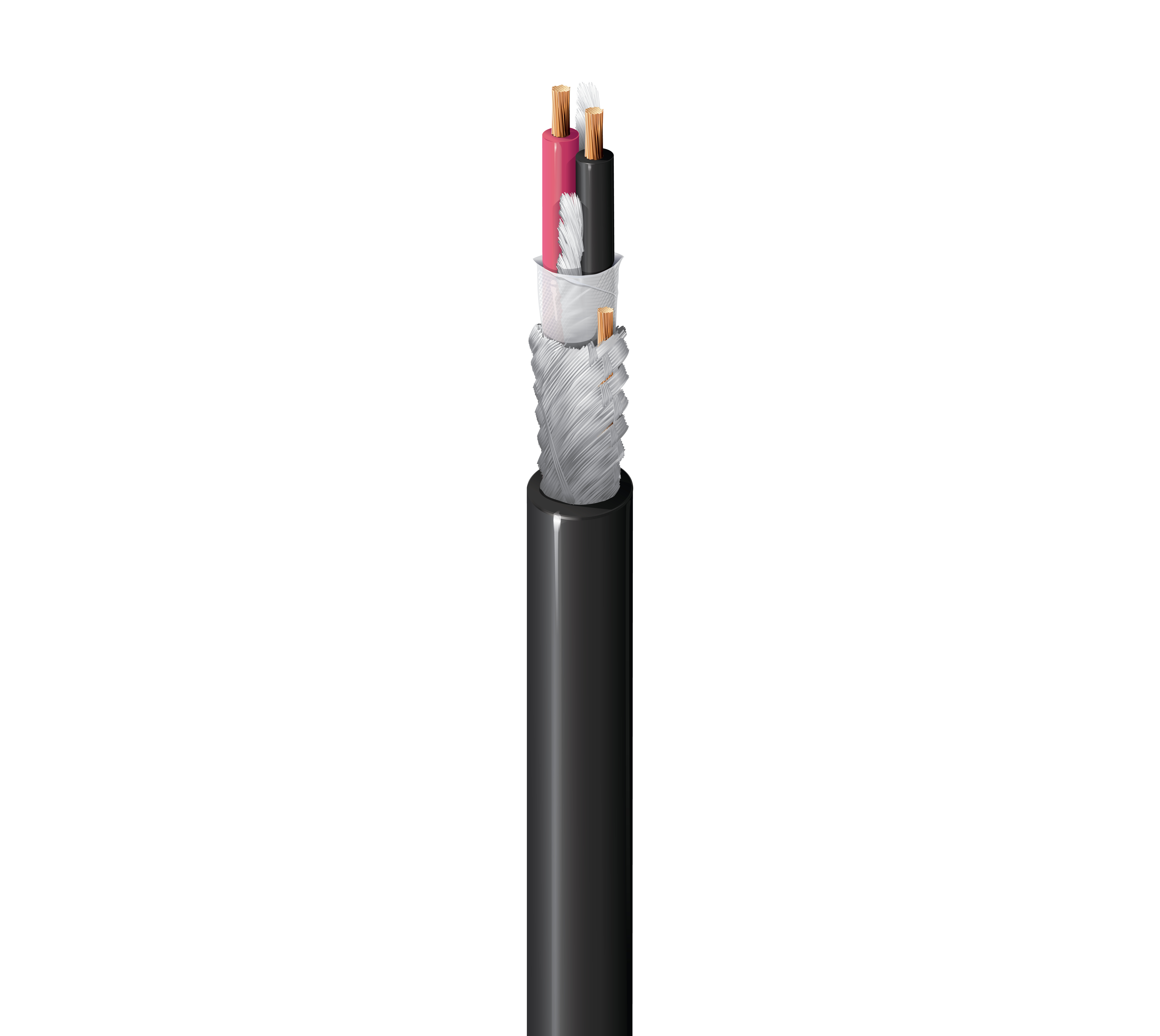

Numéro de produit: 1800F

Câble de microphone numérique, 1 paire n° 24 Str BC, tresse française 95 % TC, gaine PVC, CL2R, flexible

Câble de microphone numérique, 1 paire, 24 AWG (42 x 40), cuivre nu, isolation PE, blindage tressé français en cuivre étamé à 95 %, gaine en PVC mat, classe CL2R, flexible

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1800F
  • 1800F
1 de 1

Spécifications

Expand All

Applications recommandées

Micro numérique ; câble d'interconnexion flexible pour l'audio numérique

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 24 AWG 42x40 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.017 in (0.43 mm) 0.058 in (1.5 mm) Red & Black HDPE

Blindage extérieur

Shield Type Material Coverage Drainwire Type Notes
French Braid Tinned Copper (TC) 95% 26 AWG (30x40) BC Paper tape under braid with drain over tape

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.037 in (0.94 mm) 0.211 in (5.36 mm)

Diamètre total du câble (nominal)

5,36 mm (0,211) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 23.7 Ohm/1000ft 12 pF/ft (39 pF/m) 26 pF/ft (85 pF/m) 110 Ohm 0.18 µH/ft (0.59 µH/m) 76% 3.8 Amps per conductor @ 30°C

Blindage extérieur nominal DCR@Cond DCR1-cnv

6,42 Ohm/1000 pieds (21,1 Ohm/km)

Haute fréquence (nominale/typique)

Nom. Insertion Loss (Attenuation)
0.46 dB/100ft
0.67 dB/100ft
0.7 dB/100ft
0.83 dB/100ft
1.04 dB/100ft
1.09 dB/100ft
1.3 dB/100ft
1.66 dB/100ft
1.75 dB/100ft
2.23 dB/100ft
2.89 dB/100ft
3.07 dB/100ft
3.71 dB/100ft
4.53 dB/100ft
4.78 dB/100ft
7.11 dB/100ft

Voltage

Voltage Rating
100 V

Température

UL Temperature Operating
60°C -20°C to +60°C

Rayon de courbure

Stationary Min. Installation Min.
2.1 in (53 mm) 2.1 in (53 mm)

Tension de traction maximum

18 kg (40 livres)

Poids câble en vrac

23 lb/1000 pi

Environnement compatible

Intérieur - Colonne montante, intérieur

Inflammabilité/réaction au feu

Colonne montante UL 1666

Conformité NEC / UL

Article 725, CL2R

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Autre(s) norme(s) de conformité

AES/EBU

Mise à jour et révision

Numéro de révision : 0.523 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.523 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
1800F B59500 Noir, mat Bobine 500 pi 612825122845 C
1800F B591000 Noir, mat Bobine 1,000 pi 612825122838 C
1800F B59U1000 Noir, mat UnReel 1,000 pi 612825122821
1800F B5910000 Noir, mat Bobine 10,000 pi 612825429944
1800F G7XU1000 Bleu, mat UnReel 1,000 pi 612825122876
1800F U90U1000 Gris, mat UnReel 1,000 pi 612825122890
1800F G7WU1000 Vert, mat UnReel 1,000 pi 612825122869
1800F G7VU1000 Rouge, mat UnReel 1,000 pi 612825122852
1800F Z4BU1000 Violet Z4B UnReel 1,000 pi 612825122906
1800F G8MU1000 Jaune, mat UnReel 1,000 pi 612825122883
