8403

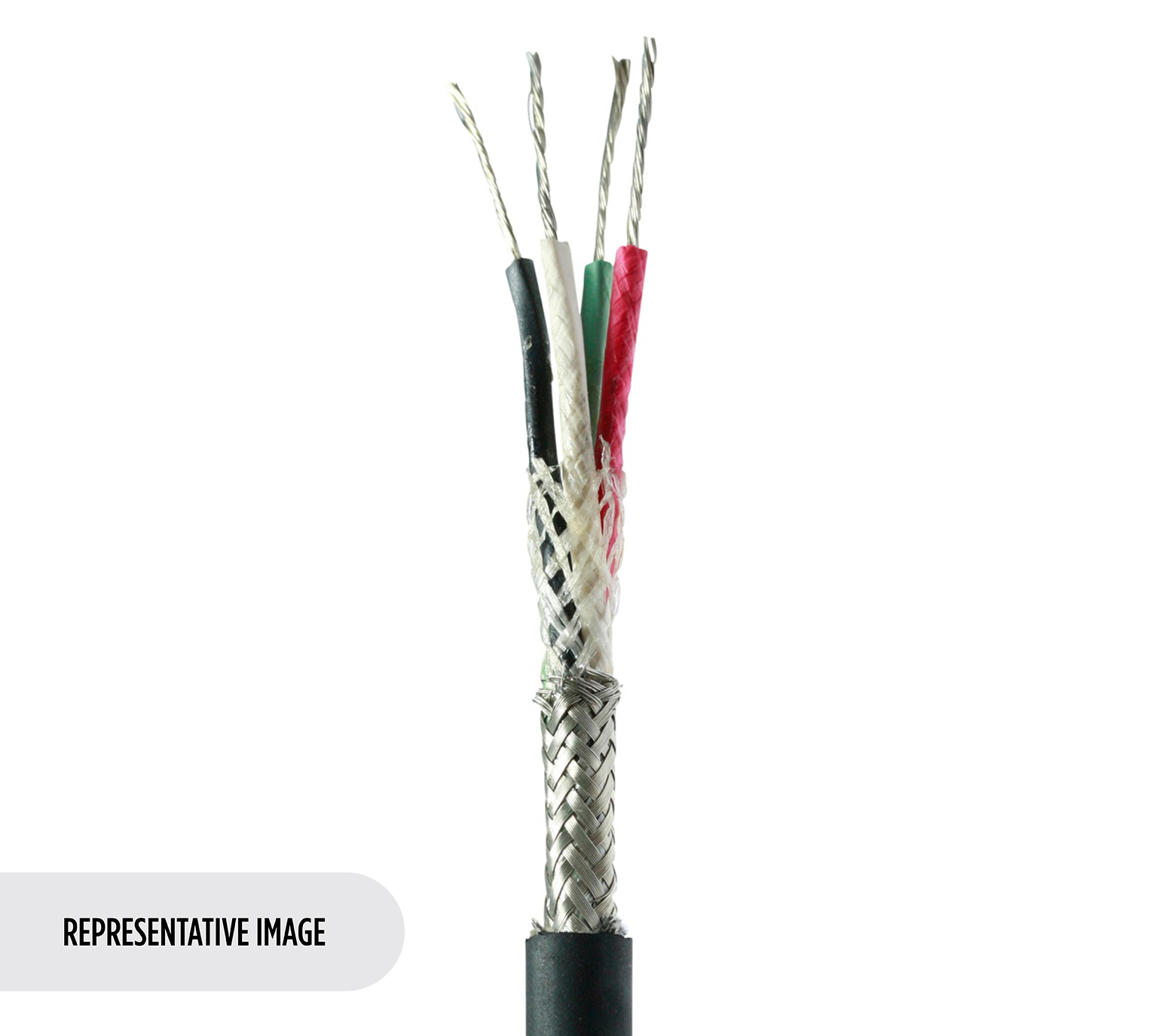

Câble pour micro, TC toronné 3 C n° 20, Rayon et tresse TC 90 %, gaine en PVC

...
Câble pour micro, 3 conducteurs 20 AWG (19 x 32) cuivre étamé (haute conductivité), isolation en polyéthylène, tresse en rayonne, blindage tressé en cuivre étamé 90 %, gaine en PVC
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Microphone basse fréquence ou instruments de musique ; audio analogique équilibré

Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Conducteur(s) 3 20 AWG 19x32 TC – cuivre étamé (haute conductivité)
isolation
Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Conducteur(s) PE - Polyéthylène 0,41 mm (0,016 po) 1,8 mm (0,069 po) Transparent, noir, rouge
Blindage extérieur
Type de blindage Matériel Couverture
Tresse Rayon® 90 %
Tresse Cuivre étamé (TC) 90 %
Gaine extérieure
Matériel Épaisseur nominale Diamètre nominale
PVC – Chlorure de polyvinyle 0,84 mm (0,033 po) 6,20 mm (0,244 po)

Diamètre total du câble (nominal)

6,20 mm (0,244 po)

Caractéristiques électriques
Électricité
Élément Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Courant maximum
Conducteur(s) 10,2 Ohm/1000 pi (82 pF/m) (25 pF/pi) (150 pF/m) (45 pF/pi) 3.1 Amps per conducteur @ 25°C
Voltage
Tension nominale
600 V
Caractéristiques mécaniques
Température
Température de service
-20° C à +80° C
Rayon de courbure
Stationnaire min. Installation min.
61 mm (2,4 po) 61 mm (2,4 po)

Tension de traction maximum

50,3 kg (111 livres)

Poids câble en vrac

41 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Inflammabilité/réaction au feu

VW-1

Conformité aux directives européennes

Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité APAC

China RoHS II (GB/T 26572-2011)

Historique

Mise à jour et révision

Numéro de révision : 0.464 Date de révision : 20-01-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8403 060500 Chrome Bobine 500 pi 612825206170 C
8403 0601000 Chrome Bobine 1 000 pi 612825206156 C
