Numéro de produit: 8404

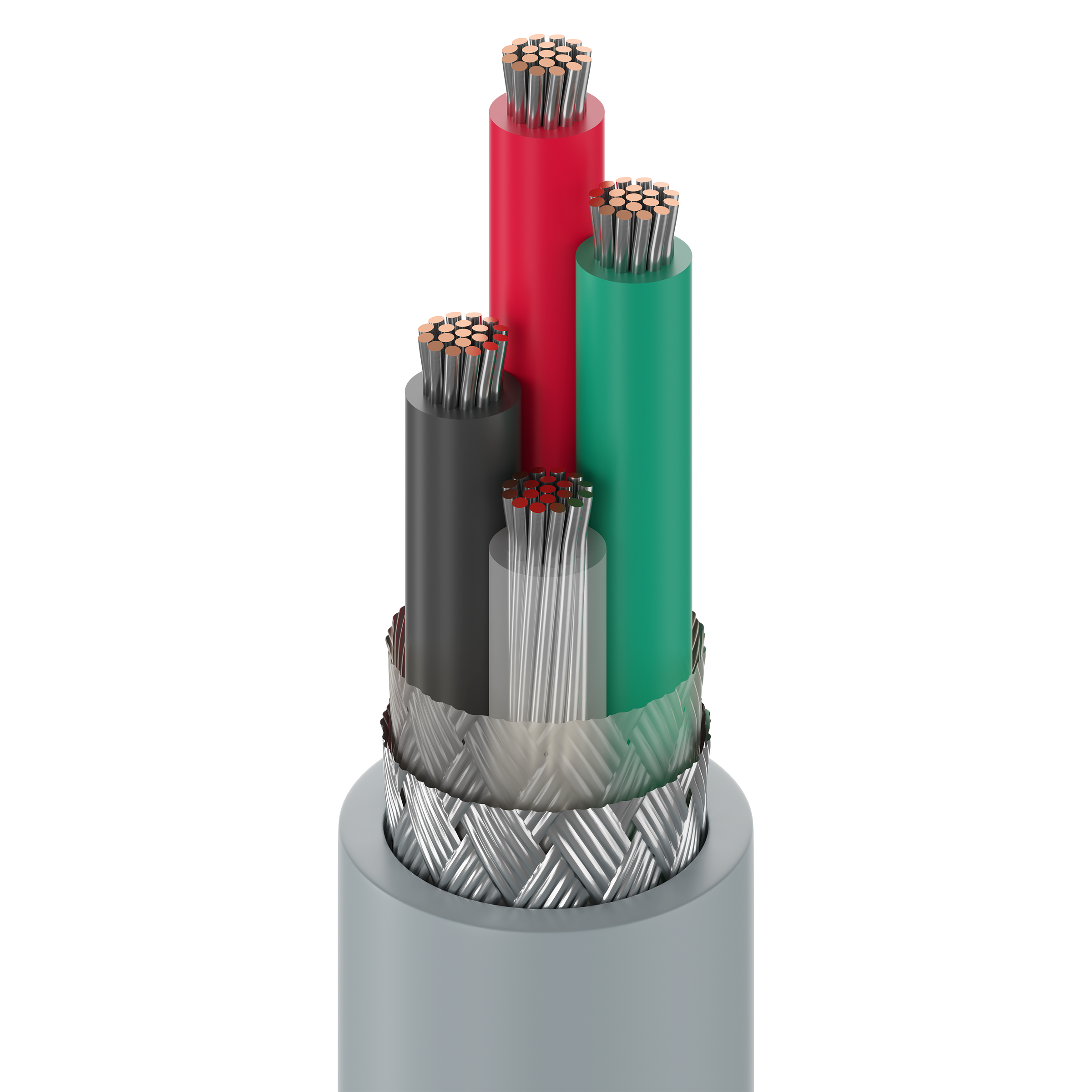

Câble de microphone, Star Quad, 4 C #20 Str TC, tresse rayonne & 85 % TC, gaine PVC

Câble de microphone, Star Quad, 4 conducteurs 20 AWG (19 x 32) en cuivre étamé (haute conductivité), isolation PE, tresse Rayon®, blindage tressé en cuivre étamé à 85 %, gaine en PVC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8404
  • 8404
1 de 1

Spécifications

Expand All

Applications recommandées

Microphone basse fréquence ou instruments de musique ; audio analogique équilibré ; faible bruit pour les environnements à faible émission

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 4 20 AWG 19x32 TC - Tinned Copper (High Conductivity)

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PE - Polyethylene 0.016 in (0.41 mm) 0.069 in (1.8 mm) Clear, Black, Red, Green

Blindage extérieur

Shield Type Material Coverage
Braid Rayon® 85%
Braid Tinned Copper (TC) 85%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.032 in (0.81 mm) 0.252 in (6.40 mm)

Diamètre total du câble (nominal)

6,40 mm (0,252) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Conductor(s) 10.2 Ohm/1000ft 23 pF/ft (75 pF/m) 45 Ohm 0.2 µH/ft (0.66 µH/m) 66% 3.1 Amps per conductor @ 25°C

Blindage extérieur nominal DCR@Cond DCR1-cnv

3,23 Ohm/1000 pieds (10,6 Ohm/km)

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
60°C -20°C to +60°C

Rayon de courbure

Stationary Min. Installation Min.
2.5 in (64 mm) 2.5 in (64 mm)

Tension de traction maximum

45 kg (100 livres)

Poids câble en vrac

46 lb/1000 pi

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Inflammabilité/réaction au feu

VW-1

Conformité AWM

AWM 2094

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

Matériau du séparateur de câblage global : tresse en rayonne. Schéma de connexion quad : les deux fils bleus (ou les câbles directement opposés l'un contre l'autre) sont connectés ensemble pour former un conducteur et de la même manière, les deux fils blancs (ou câbles restants) sont reliés ensemble pour former le deuxième conducteur.

Mise à jour et révision

Numéro de révision : 0.498 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.498 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8404 060100 Chrome Bobine 100 pi 612825206187
8404 060500 Chrome Bobine 500 pi 612825206163 C
8404 0601000 Chrome Bobine 1,000 pi 612825206194 C
8404 060U1000 Chrome UnReel 1,000 pi 612825206200
