Numéro de produit: 8407

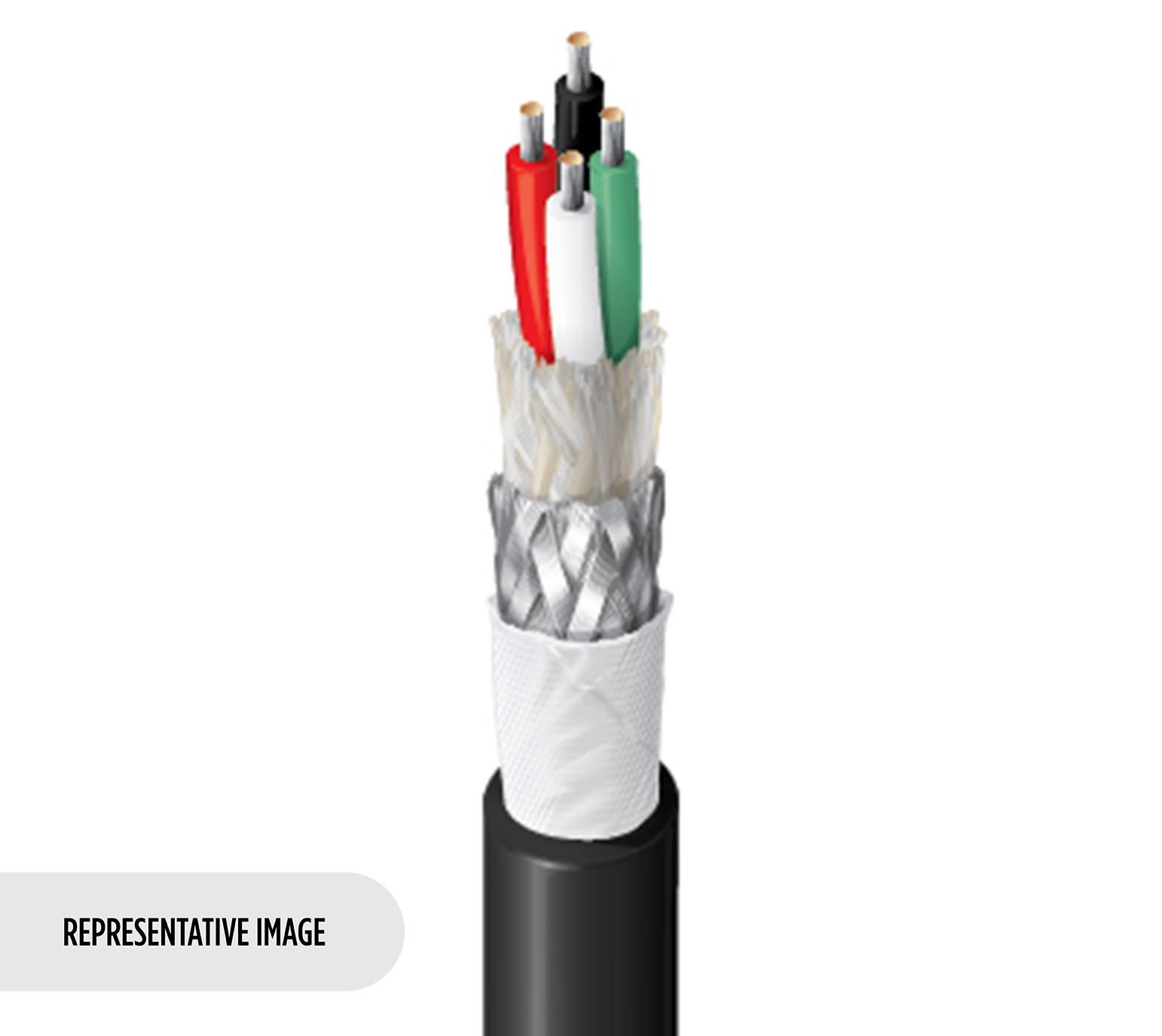

Câble de microphone, Star Quad, 4 C #16 Str TC, rayonne & 85 % tresse TC, coton, gaine CPE

Câble de microphone, Star Quad, 4 conducteurs 16 AWG (65 x 34) en cuivre étamé (haute conductivité), isolation EPDM, tresse Rayon®, blindage tressé en cuivre étamé à 85 %, fil coton, gaine CPE

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8407
  • 8407
1 de 1

Spécifications

Expand All

Applications recommandées

Microphone basse fréquence ou instruments de musique ; audio analogique équilibré ; faible bruit pour les environnements à faible émission

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 4 16 AWG 65x34 TC - Tinned Copper (High Conductivity)

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) EPDM - Ethylene Propylene Diene Monomer 0.031 in (0.79 mm) 0.12 in (3.0 mm) Black, White, Red, Green

Blindage extérieur

Shield Type Material Coverage
Braid Rayon® 20%
Braid Tinned Copper (TC) 85%

Gaine extérieure

Separator Material Nom. Thickness Nom. Diameter
Cotton Serve CPE - Chlorinated Polyethylene 0.043 in (1.1 mm) 0.416 in (10.6 mm)

Diamètre total du câble (nominal)

10,6 mm (0,416) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Conductor(s) 4 Ohm/1000ft 30 pF/ft (98 pF/m) 44 Ohm 52% 5.6 Amps per conductor at 25°C

Blindage extérieur nominal DCR@Cond DCR1-cnv

2,63 Ohm/1000 pieds (8,63 Ohm/km)

Voltage

Voltage Rating
600 V

Température

Operating
-30°C to +60°C

Rayon de courbure

Stationary Min. Installation Min.
4.1 in (100 mm) 4.1 in (100 mm)

Tension de traction maximum

73.5 kg (162 livres)

Poids câble en vrac

111 lb/1000 pi

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Inflammabilité/réaction au feu

VW-1

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

Schéma de connexion quad : les fils noir et rouge (ou les fils directement opposés l'un à l'autre) sont connectés ensemble pour former un conducteur, et de la même manière, les fils blanc et vert (ou les autres fils) sont connectés ensemble pour former le deuxième conducteur.

Mise à jour et révision

Numéro de révision : 0.510 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.510 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8407 010100 Noir Bobine 100 pi 612825206262
8407 010250 Noir Bobine 250 pi 612825206279 C
