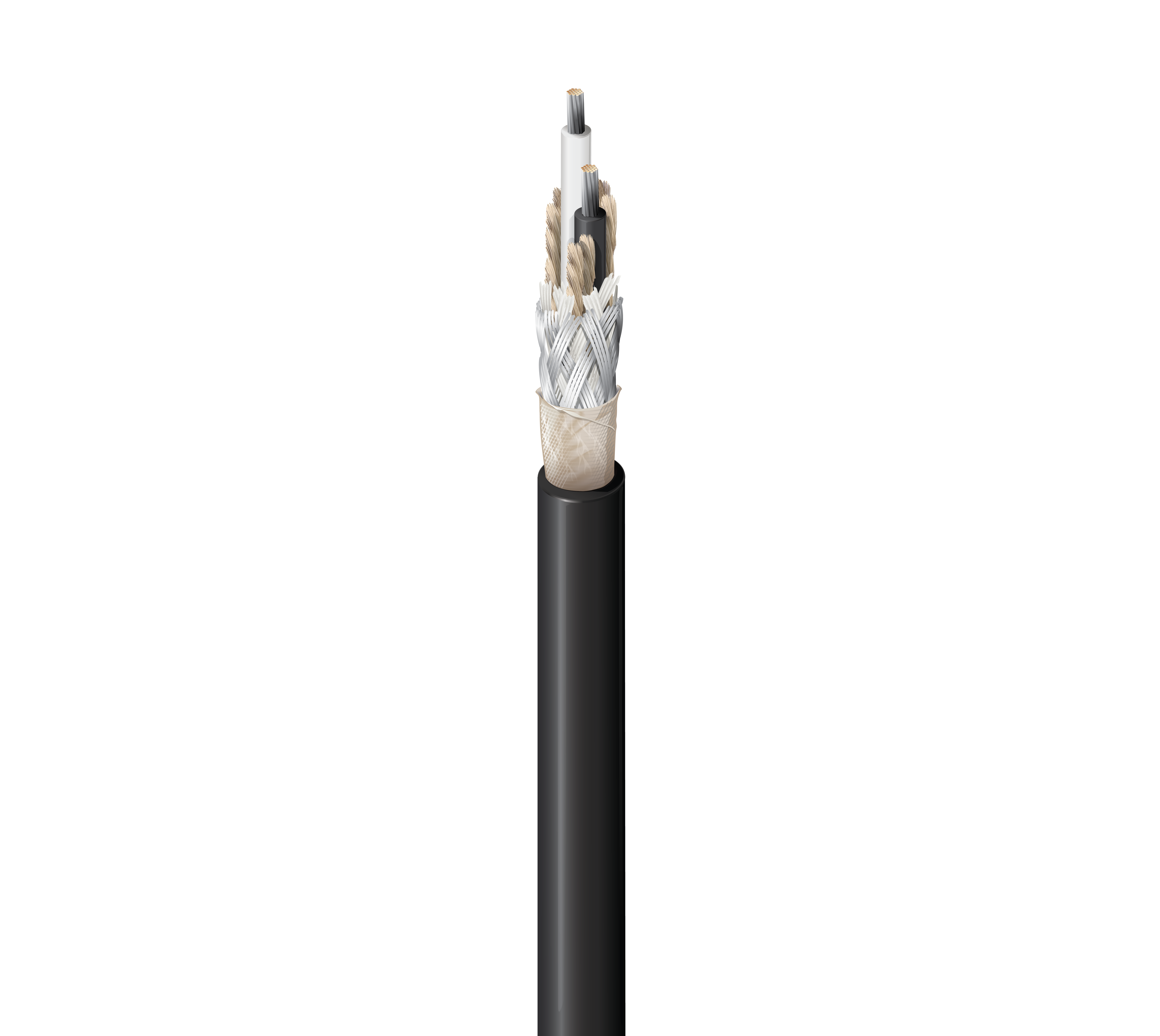

8412

Câble pour micro, TC toronné 2 C n° 20, Rayon et tresse TC 85 %, service en coton, gaine EPDM

...
Câble pour micro, 2 conducteurs 20 AWG (26 x 34) cuivre étamé (haute conductivité), Isolation EPDM, tresse Rayon®, blindage tressé en cuivre étamé 85 %, service en coton, gaine EPDM
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Microphone robuste, déployable pour le studio ou les performances en direct ; audio analogique équilibré

Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Conducteur(s) 2 20 AWG 26x34 TC – cuivre étamé (haute conductivité)
isolation
Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Conducteur(s) EPDM – Éthylène, propylène, diène, monomère 0,58 mm (0,023 po) 0,083 po (2,1 mm) Blanc, noir
Blindage extérieur
Type de blindage Matériel Couverture
Tresse Rayon® 85 %
Tresse Cuivre étamé (TC) 85 %
Gaine extérieure
Séparateur Matériel Épaisseur nominale Diamètre nominale
service en coton EPDM – Éthylène, propylène, diène, monomère 0,89 mm (0,035 po) 6,65 mm (0,262 po)

Diamètre total du câble (nominal)

6,65 mm (0,262 po)

Caractéristiques électriques
Électricité
Élément Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Impédance caractéristique nominale Courant maximum
Conducteur(s) 10,6 Ohm/1000 pi (110 pF/m) (33 pF/pi) (190 pF/m) (58 pF/pi) 67 Ohm 4 A par conducteur @ 25° C
Voltage
Tension nominale
600 V
Caractéristiques mécaniques
Température
Température de service
-50° C à +90° C
Rayon de courbure
Stationnaire min. Installation min.
66 mm (2,6 po) 66 mm (2,6 po)

Tension de traction maximum

45 kg (100 livres)

Poids câble en vrac

44 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Conformité aux directives européennes

Marque CE UE, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité APAC

China RoHS II (GB/T 26572-2011)

Numéro du plénum

8412P

Historique

Mise à jour et révision

Numéro de révision : 0.521 Date de révision : 15-02-2024

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8412 010100 Noir Bobine 100 pi 612825206361
8412 010250 Noir Bobine 250 pi 612825206385
8412 010500 Noir Bobine 500 pi 612825206330 C
8412 010U500 Noir UnReel 500 pi 612825396987
8412 0101000 Noir Bobine 1 000 pi 612825206378 C
8412 010U1000 Noir UnReel 1 000 pi 612825206347
8412 0061000 Bleu clair Bobine 1 000 pi 612825206354 C
8412 0021000 Rouge Bobine 1 000 pi 612825206316 C
8412 0041000 Jaune Bobine 1 000 pi 612825206323 C
