8422

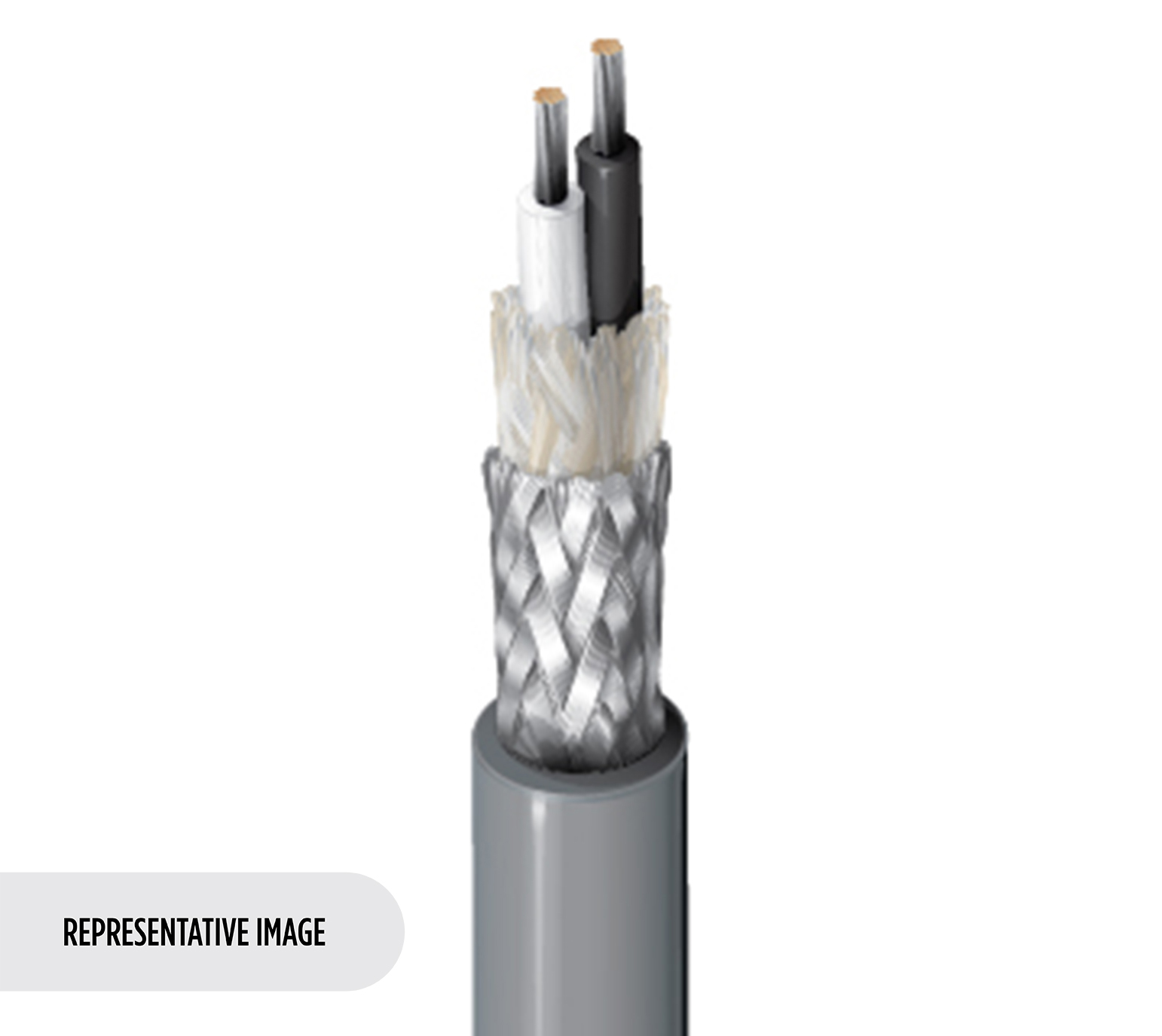

Câble pour micro, TC toronné 2 C n° 22, tresse en cuivre étamé 85 %, tresse en coton, gaine en PVC

...
Câble pour micro, 2 conducteurs 22 AWG (16 x 34) cuivre étamé (haute conductivité), isolation en polyéthylène, blindage tressé en cuivre étamé 85 %, tresse en coton, gaine en PVC
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Microphone basse fréquence ou instruments de musique ; audio analogique équilibré ; faible bruit pour les environnements à faible émission

Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Conducteur(s) 2 22 AWG 16x34 TC – cuivre étamé (haute conductivité)
isolation
Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Conducteur(s) PE - Polyéthylène 0,53 mm (0,021 po) 1,8 mm (0,072 po) Transparent, noir
Blindage extérieur
Type de blindage Matériel Couverture
Tresse Coton 85 %
Tresse Cuivre étamé (TC) 85 %
Gaine extérieure
Matériel Épaisseur nominale Diamètre nominale
PVC – Chlorure de polyvinyle 0,74 mm (0,029 po) 5,87 mm (0,231 po)

Diamètre total du câble (nominal)

5,87 mm (0,231 po)

Caractéristiques électriques
Électricité
Élément Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Impédance caractéristique nominale Courant maximum
Conducteur(s) 15,9 Ohm/1000 pi (59 pF/m) (18 pF/pi) (100 pF/m) (32 pF/pi) 90 Ohm 2,9 A par conducteur @ 25° C
Voltage
Tension nominale
1000 V
Caractéristiques mécaniques
Température
Température de service
-40° C à +80° C
Rayon de courbure
Stationnaire min. Installation min.
58 mm (2,3 po) 58 mm (2,3 po)

Tension de traction maximum

42 kg (93 livres)

Poids câble en vrac

30 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Conformité aux directives européennes

Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité APAC

China RoHS II (GB/T 26572-2011)

Notes sur le produit

Notes

DOS#: 16120-880912-2018

Historique

Mise à jour et révision

Numéro de révision : 0.502 Date de révision : 15-02-2024

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8422 060500 Chrome Bobine 500 pi 612825206521 C
8422 0601000 Chrome Bobine 1 000 pi 612825206545 C
8422 060U1000 Chrome UnReel 1 000 pi 612825206552
