8423

Câble pour micro, TC toronné 3 C n° 20, Rayon et tresse TC 85 %, service en coton, gaine EPDM

...

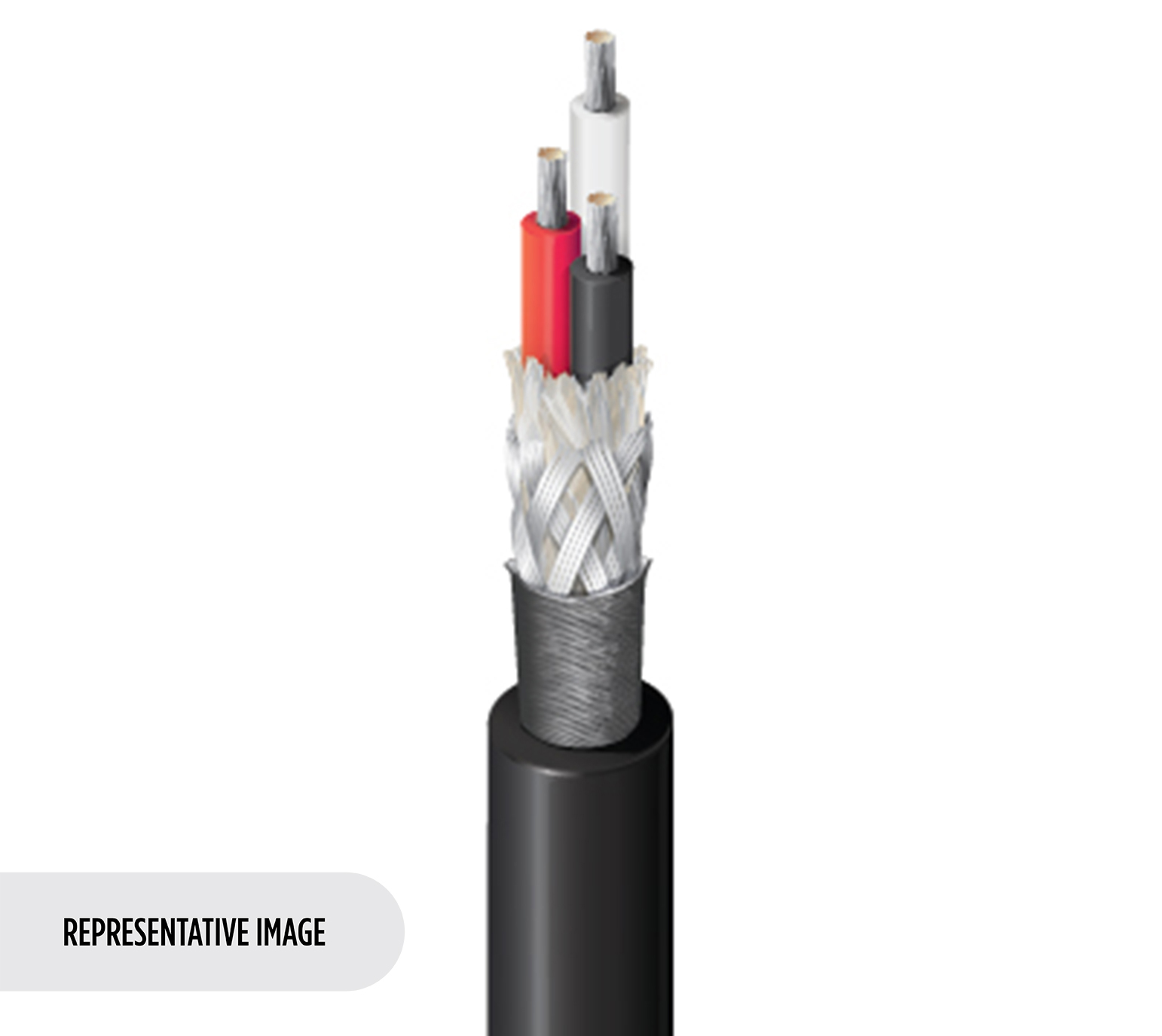

Câble pour micro, 3 conducteurs 20 AWG (26 x 34) cuivre étamé (haute conductivité), Isolation EPDM, tresse Rayon®, blindage tressé en cuivre étamé 85 %, service en coton, gaine EPDM
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Microphone robuste, déployable pour le studio ou les performances en direct ; audio analogique équilibré

Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Conducteur(s) 3 20 AWG 26x34 TC – cuivre étamé (haute conductivité)
isolation
Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Conducteur(s) EPDM – Éthylène, propylène, diène, monomère 0,58 mm (0,023 po) 0,083 po (2,1 mm) Blanc, noir, rouge
Blindage extérieur
Type de blindage Matériel Couverture
Tresse Rayon® 83 %
Tresse Cuivre étamé (TC) 83 %
Gaine extérieure
Séparateur Matériel Épaisseur nominale Diamètre nominale
service en coton EPDM – Éthylène, propylène, diène, monomère 0,040 po (1,0 mm) 6,91 mm (0,272 po)

Diamètre total du câble (nominal)

6,91 mm (0,272 po)

Caractéristiques électriques
Électricité
Élément Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Impédance caractéristique nominale Courant maximum
Conducteur(s) 10,2 Ohm/1000 pi (98 pF/m) (30 pF/pi) (180 pF/m) (55 pF/pi) 52 Ohm 4 A par conducteur @ 25° C
Voltage
Tension nominale
600 V
Caractéristiques mécaniques
Température
Température de service
-50° C à +90° C
Rayon de courbure
Stationnaire min. Installation min.
69 mm (2,7 po) 69 mm (2,7 po)

Tension de traction maximum

40 kg (88 livres)

Poids câble en vrac

53 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Conformité aux directives européennes

Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité APAC

China RoHS II (GB/T 26572-2011)

Historique

Mise à jour et révision

Numéro de révision : 0.512 Date de révision : 20-01-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8423 010100 Noir Bobine 100 pi 612825206569
8423 010500 Noir Bobine 500 pi 612825206590
8423 0101000 Noir Bobine 1 000 pi 612825206576 C
