Numéro de produit: 8424

Câble de microphone, Star Quad, 4 C #20 Str TC, tresse rayonne 85 % TC, fil coton, gaine EPDM, flexible &

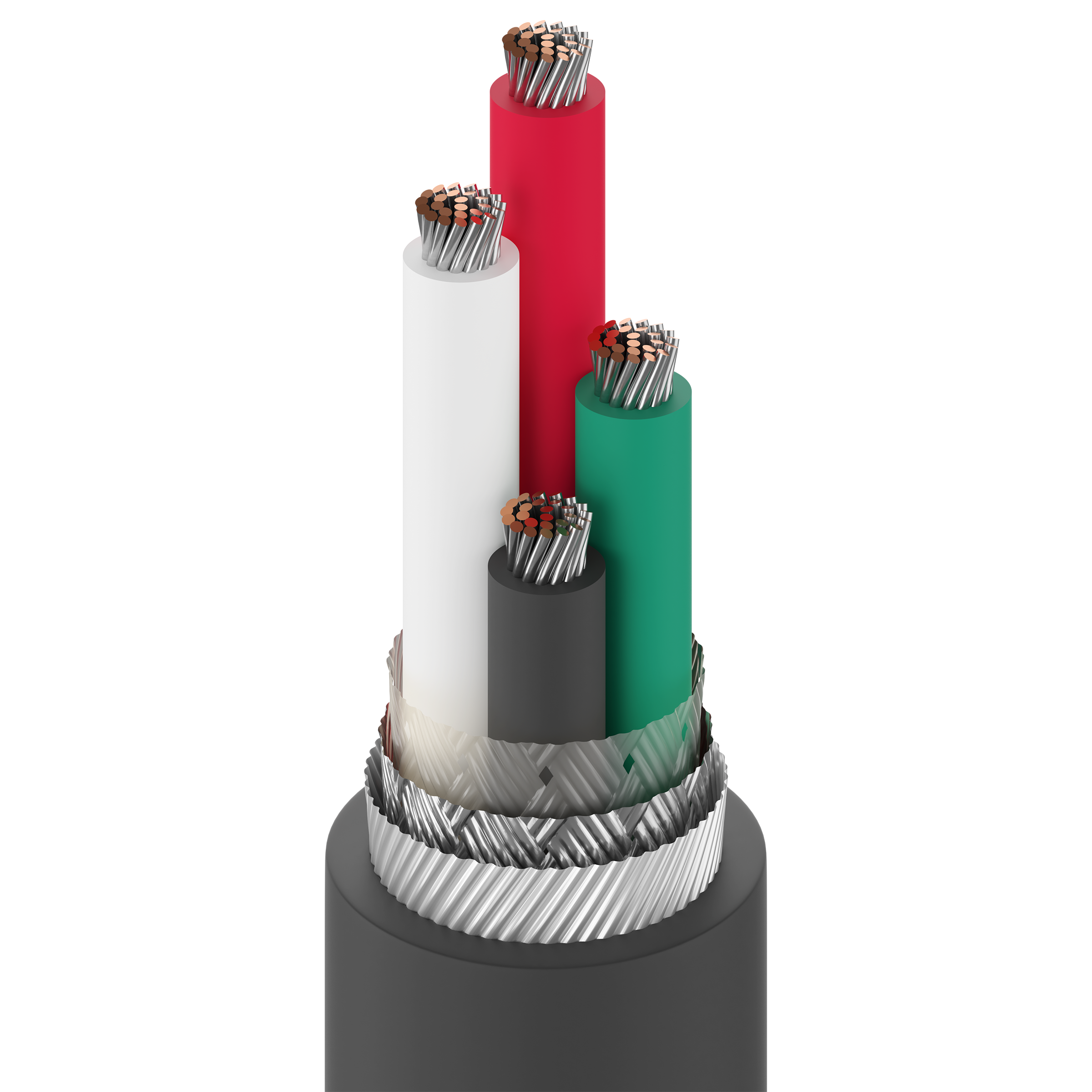

Câble de microphone, Star Quad, 4 conducteurs 20 AWG (26 x 34) en cuivre étamé (haute conductivité), isolation EPDM, tresse Rayon®, blindage tressé en cuivre étamé à 85 %, fil coton, gaine EPDM

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8424
  • 8424
1 de 1

Spécifications

Expand All

Applications recommandées

Microphone robuste et déployable pour le studio ou les performances en direct ; audio analogique équilibré

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 4 20 AWG 26x34 TC - Tinned Copper (High Conductivity)

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) EPDM - Ethylene Propylene Diene Monomer 0.023 in (0.58 mm) 0.083 in (2.1 mm) Black, White, Red, Green

Blindage extérieur

Shield Type Material Coverage
Braid Rayon® 85%
Braid Tinned Copper (TC) 85%

Gaine extérieure

Separator Material Nom. Thickness Nom. Diameter
Cotton Serve EPDM - Ethylene Propylene Diene Monomer 0.036 in (0.91 mm) 0.294 in (7.47 mm)

Diamètre total du câble (nominal)

7,47 mm (0,294) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Conductor(s) 10.2 Ohm/1000ft 47 pF/ft (150 pF/m) 52 Ohm 0.18 µH/ft (0.59 µH/m) 52% 3.2 Amps per conductor @ 25°C

Blindage extérieur nominal DCR@Cond DCR1-cnv

3,2 Ohm/1000 pieds (10 Ohm/km)

Voltage

Voltage Rating
600 V

Température

Operating
-50°C to +90°C

Rayon de courbure

Stationary Min. Installation Min.
2.9 in (74 mm) 2.9 in (74 mm)

Tension de traction maximum

39 kg (87 livres)

Poids câble en vrac

61 lb/1000 pi

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

Schéma de connexion quad : les fils noir et rouge (ou les fils directement opposés l'un à l'autre) sont connectés ensemble pour former un conducteur, et de la même manière, les fils blanc et vert (ou les autres fils) sont connectés ensemble pour former le deuxième conducteur. Matériau séparateur du blindage extérieur : enveloppe de coton

Mise à jour et révision

Numéro de révision : 0.467 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.467 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8424 010100 Noir Bobine 100 pi 612825206606
8424 010250 Noir Bobine 250 pi 612825206620 C
8424 010500 Noir Bobine 500 pi 612825206583 C
8424 010U500 Noir UnReel 500 pi 612825206804
8424 0101000 Noir Bobine 1,000 pi 612825206613 C
