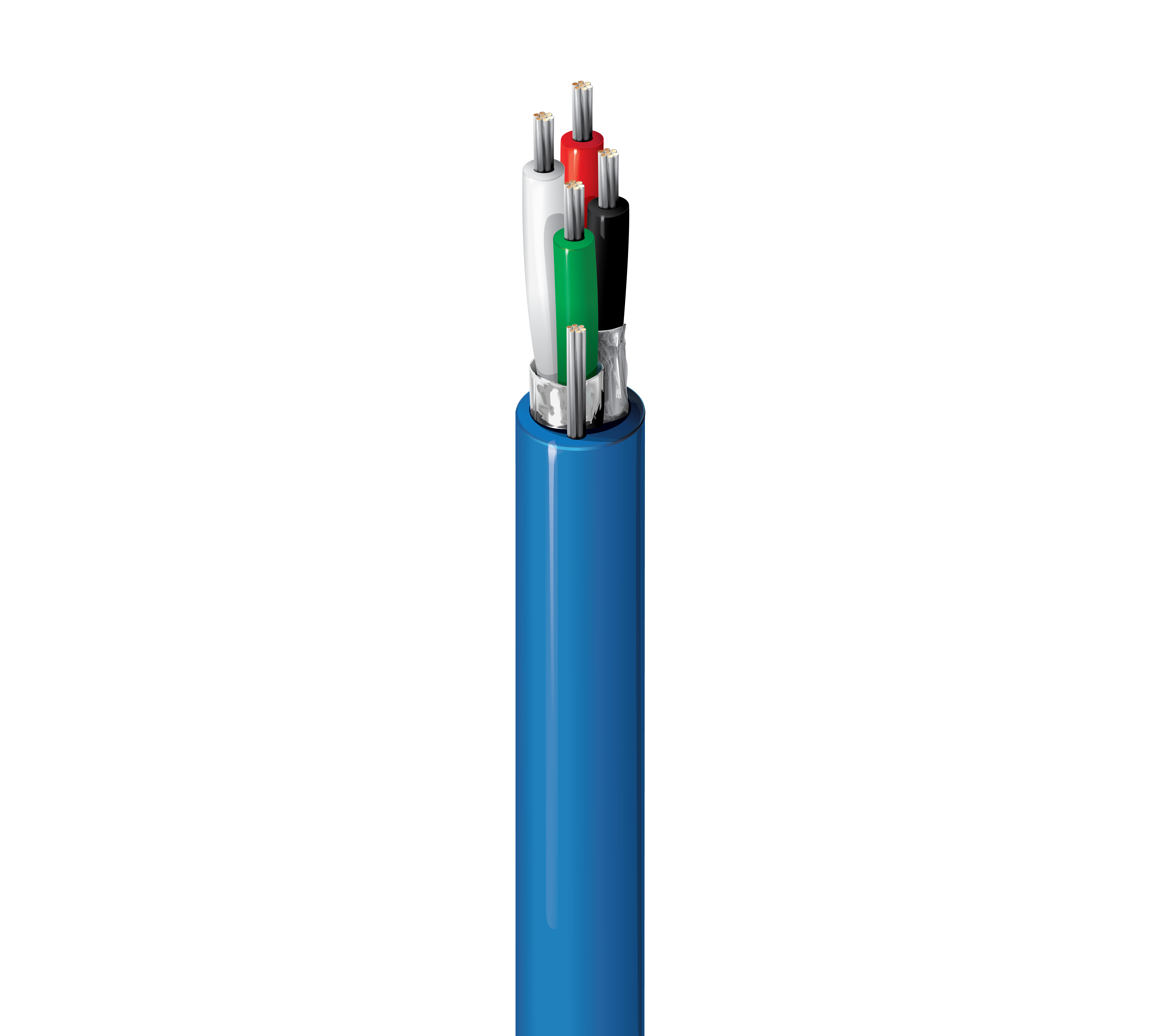

Câble audio analogique 8723SB

Audio & Instrumentation, conducteurs en cuivre étamé toronné 22 AWG (7x30), paires torsadées, isolation en polypropylène, blindage individuel avec blindage 100 % Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 24 AWG, gaine LSZH.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Applications embarquées ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage de panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	2	22 AWG	7x30	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PP - Polypropylene	0.009 in (0.23 mm)	0.046 in (1.2 mm)	Black & Red, Green & White

Blindage interne

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC	foil-out tape on each pair, one drain wire

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.034 in (0.86 mm)	0.196 in (4.98 mm)

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	18.2 Ohm/1000ft (59.7 Ohm/km)	18.38 Ohm/1000ft (60.30 Ohm/km)	35 pF/ft (110 pF/m)	62 pF/ft (200 pF/m)	45 Ohm	0.17 µH/ft (0.56 µH/m)	66%	2.8 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V (CMG-LS)

Caractéristiques mécaniques

Température

UL Temperature	Operating
105°C	-30°C to +105°C

Rayon de courbure

Stationary Min.	Installation Min.
2.0 in (51 mm)	2.0 in (51 mm)

Tension de traction maximum	19 kg (42 livres)
Poids câble en vrac	24 lb/1000 pi (36 kg/km)

Normes et conformité

Environnement compatible	Intérieur/extérieur, intérieur, non halogéné
Inflammabilité/réaction au feu	UL 1685 FT4 chargement, IEEE 1202, IEC 60332-1-2, IEC 60332-3-22
Conformité CPR	CPR Euroclass : Eca
Conformité NEC / UL	Article 800, CMG-LS
Conformité CEC / C(UL)	CMG-ST1
Conformité IEEE	Norme 45 article 23
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
