Numéro de produit: 1172A

Câble de microphone, Star Quad, 4 C #26 Str BC, tresse française 95 % TC, gaine PVC, flexible

Câble de microphone, Star Quad, 4 conducteurs 26 AWG (30 x 40), cuivre nu haute conductivité, isolation PE, blindage tressé français en cuivre étamé à 95 %, gaine PVC, flexible

  • Disponibilité:
    Mondial
  • Statut:
    Actif

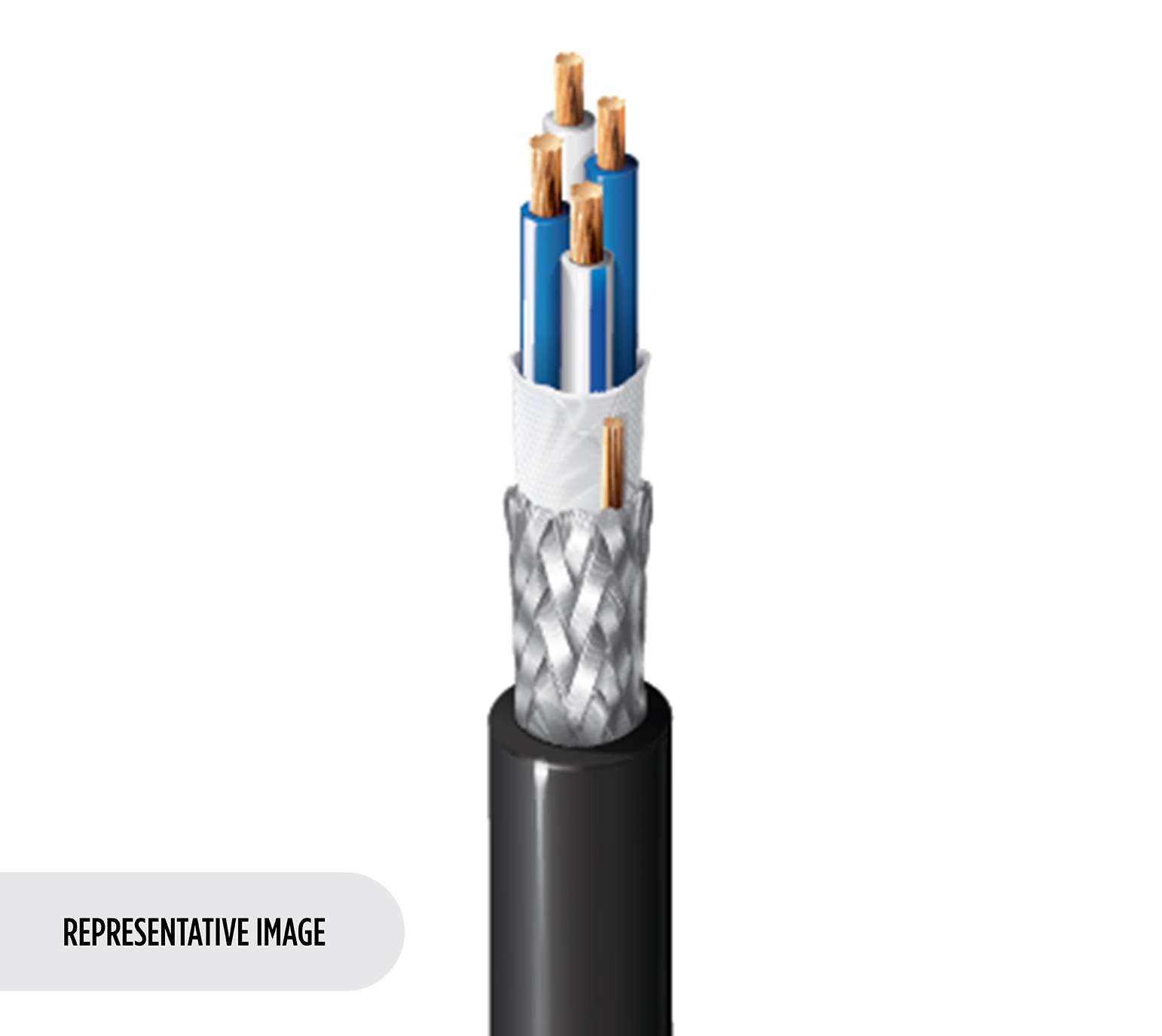

1172A
  • 1172A
1 de 1

Spécifications

Expand All

Applications recommandées

Microphone, faible bruit pour les environnements à interférences électromagnétiques élevées ; audio analogique symétrique au niveau de ligne

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 4 26 AWG 30x40 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PE - Polyethylene 0.013 in (0.33 mm) 0.045 in (1.1 mm) Blue, White, Blue/White Stripe, White/Blue Stripe

Blindage extérieur

Shield Type Material Coverage Drainwire Type Notes
French Braid Tinned Copper (TC) 95% 28 AWG (19x40) BC Paper tape under braid with drain over tape

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.031 in (0.79 mm) 0.190 in (4.83 mm)

Diamètre total du câble (nominal)

4,83 mm (0,190) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Nom. Velocity of Prop. Max. Current
Conductor(s) 36 Ohm/1000ft 39.2 pF/ft (129 pF/m) 0.21 µH/ft (0.69 µH/m) 66% 2.32 Amps per conductor @ 30°C

Blindage extérieur nominal DCR@Cond DCR1-cnv

6,8 Ohm/1000 pieds (22 Ohm/km)

Voltage

Voltage Rating
100 V

Température

Operating
-20°C to +60°C

Rayon de courbure

Stationary Min. Installation Min.
1.9 in (48 mm) 1.9 in (48 mm)

Tension de traction maximum

17.0 kg (37.5 livres)

Poids câble en vrac

25 lb/1000 pi

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Conformité aux directives européennes

Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

Schéma de connexion quad : les deux fils bleus (ou les câbles directement opposés l'un contre l'autre) sont connectés ensemble pour former un conducteur et de la même manière, les deux fils blancs (ou câbles restants) sont reliés ensemble pour former le deuxième conducteur.

Mise à jour et révision

Numéro de révision : 0.525 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.525 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
1172A B59500 Noir, mat Bobine 500 pi 612825107774
1172A B591000 Noir, mat Bobine 1,000 pi 612825107767 C
1172A B59N1000 Noir, mat Bobine avec petit canon 1,000 pi 612825367055
1172A G7X1000 Bleu, mat Bobine 1,000 pi 612825107804
1172A U901000 Gris, mat Bobine 1,000 pi 612825107835
1172A G7W1000 Vert, mat Bobine 1,000 pi 612825107798
1172A G8C1000 Violet, mat Bobine 1,000 pi
1172A G7V1000 Rouge, mat Bobine 1,000 pi 612825107781
1172A G7Y1000 Blanc, matte Bobine 1,000 pi 612825107811
1172A G8M1000 Jaune, mat Bobine 1,000 pi 612825107828
