Numéro de produit: 1192A

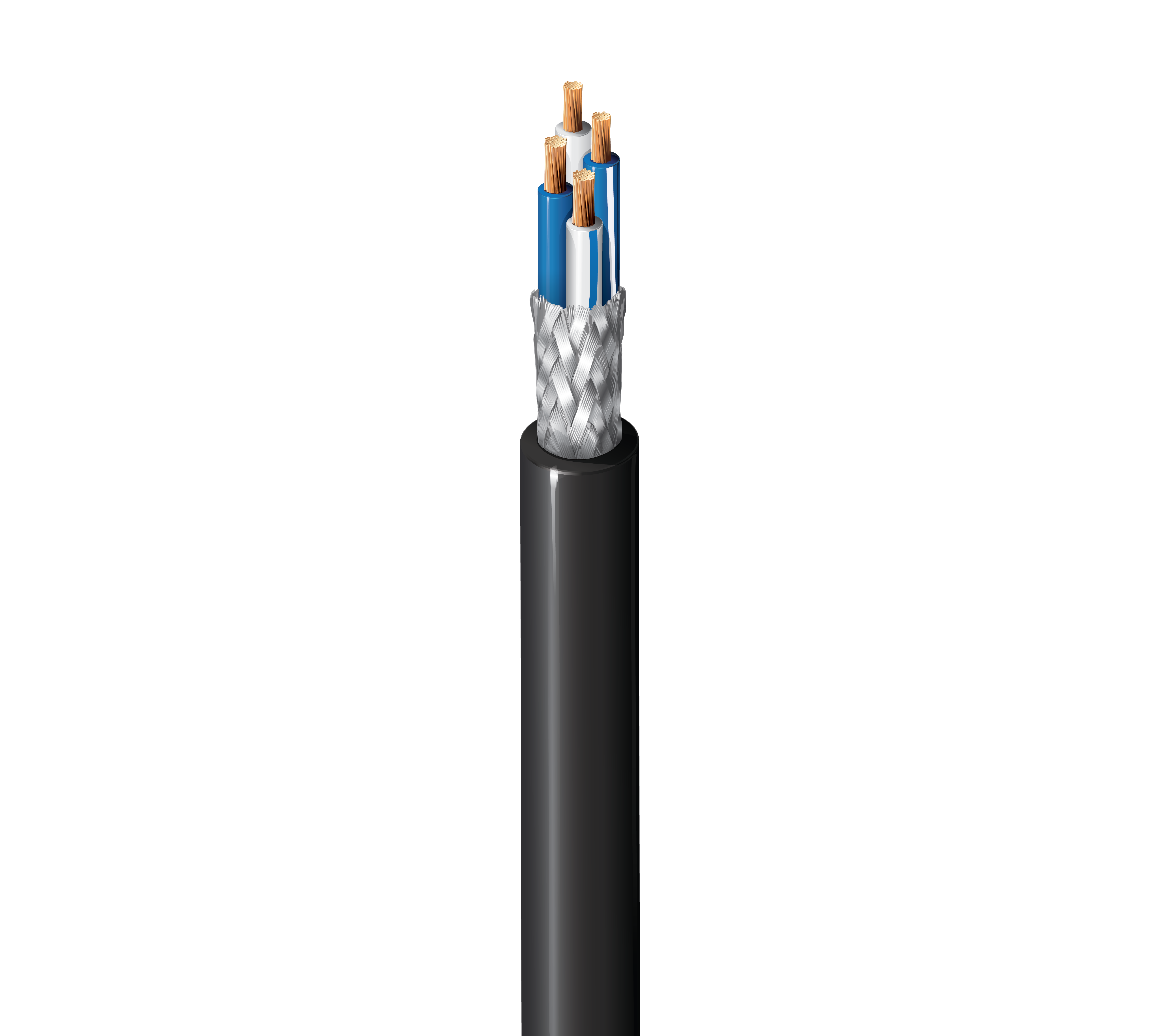

Câble de microphone, Star Quad, 4 C #24 Str BC, tresse 92 % TC, gaine PVC

Câble de microphone, Star Quad, 4 conducteurs 24 AWG (42 x 40), cuivre nu haute conductivité, isolation PE, blindage tressé en cuivre étamé à 92 %, gaine PVC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1192A
  • 1192A
1 de 1

Spécifications

Expand All

Applications recommandées

Microphone, faible bruit pour les environnements à interférences électromagnétiques élevées ; audio analogique symétrique au niveau de ligne

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 4 24 AWG 42x40 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PE - Polyethylene 0.016 in (0.41 mm) 0.056 in (1.4 mm) Blue, White, Blue/White Stripe, White/Blue Stripe

Blindage extérieur

Shield Type Material Coverage Notes
Braid Tinned Copper (TC) 92% Paper tape under braid

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.044 in (1.1 mm) 0.245 in (6.22 mm)

Diamètre total du câble (nominal)

6,22 mm (0,245) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Conductor(s) 26.6 Ohm/1000ft 39.2 pF/ft (129 pF/m) 40 Ohm 0.21 µH/ft (0.69 µH/m) 66% 3.04 Amps per conductor @ 30°C

Blindage extérieur nominal DCR@Cond DCR1-cnv

7,1 Ohm/1000 pieds (23 Ohm/km)

Voltage

Voltage Rating
100 V

Température

Operating
-30°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
2.5 in (64 mm) 2.5 in (64 mm)

Tension de traction maximum

21.4 kg (47.2 livres)

Poids câble en vrac

33 lb/1000 pi

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

Schéma de connexion quad : les deux fils bleus (ou les câbles directement opposés l'un contre l'autre) sont connectés ensemble pour former un conducteur et de la même manière, les deux fils blancs (ou câbles restants) sont reliés ensemble pour former le deuxième conducteur.

Mise à jour et révision

Numéro de révision : 0.517 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.517 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
1192A B59100 Noir, mat Bobine 100 pi 612825108191
1192A B59500 Noir, mat Bobine 500 pi 612825108214 C
1192A B591000 Noir, mat Bobine 1,000 pi 612825108207 C
1192A B59N1000 Noir, mat Bobine avec petit canon 1,000 pi 612825108184 C
1192A G7X500 Bleu, mat Bobine 500 pi 612825108269
1192A G7X1000 Bleu, mat Bobine 1,000 pi 612825108252 C
1192A U901000 Gris, mat Bobine 1,000 pi 612825108283 C
1192A G7W1000 Vert, mat Bobine 1,000 pi 612825108245 C
1192A G7WN1000 Vert, mat Bobine avec petit canon 1,000 pi 612825108238 C
1192A G8C1000 Violet, mat Bobine 1,000 pi 612825350118
1192A G8CN1000 Violet, mat Bobine avec petit canon 1,000 pi 612825350101
1192A G7V1000 Rouge, mat Bobine 1,000 pi 612825108221 C
1192A G8M1000 Jaune, mat Bobine 1,000 pi 612825108276
