Numéro de produit: 1804A

Câble de microphone, Star Quad, 4 C #28 Str alliage de cuivre argenté, tresse 80 % TC, gaine PVC

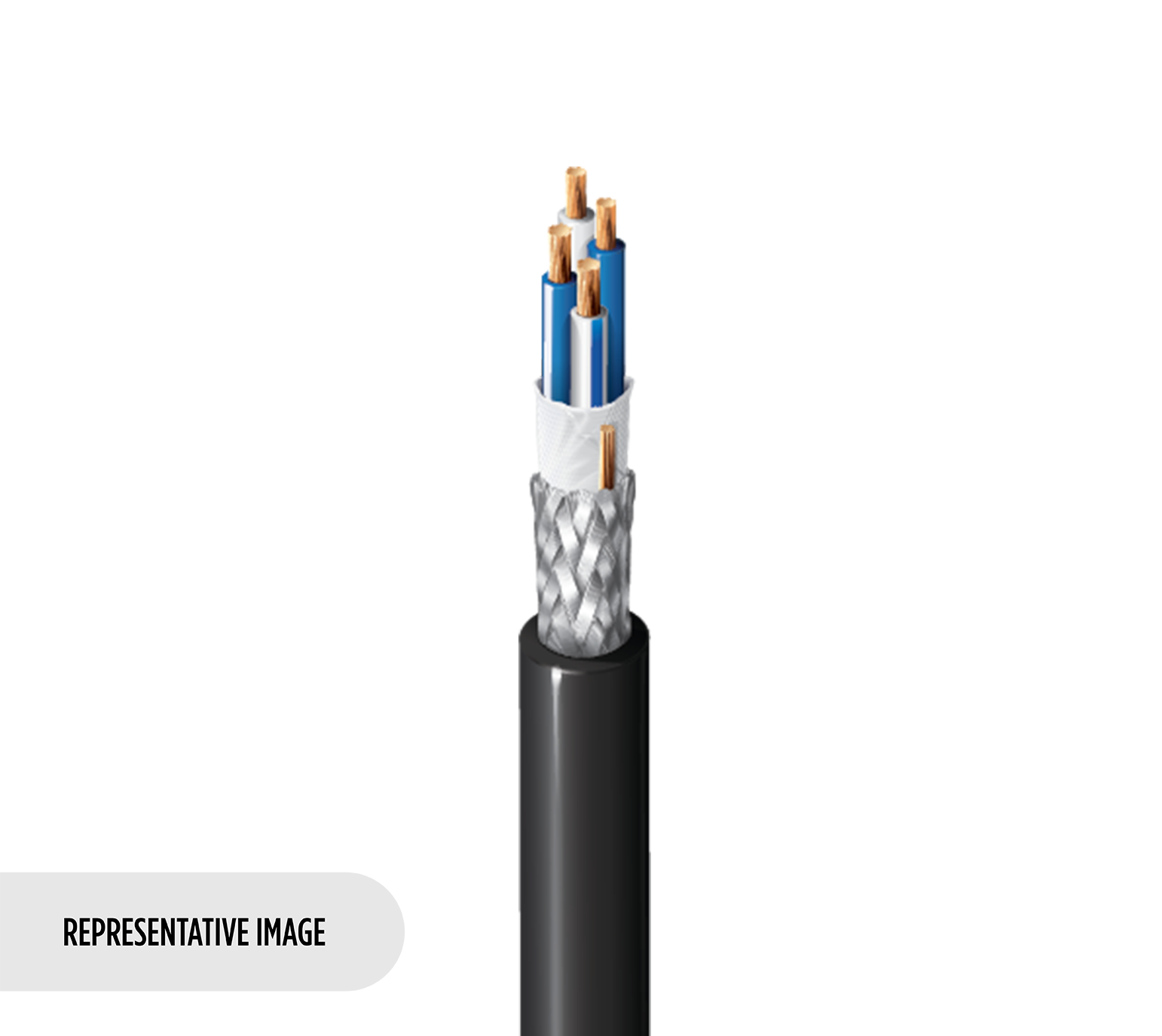

Câble de microphone, Star Quad, 4 conducteurs 28 AWG (19 x 40) en alliage de cuivre argenté haute conductivité, isolation PP, blindage tressé en cuivre étamé à 80 %, gaine en PVC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1804A
  • 1804A
1 de 1

Spécifications

Expand All

Applications recommandées

Microphone, faible bruit pour les environnements à interférences électromagnétiques élevées ; audio analogique symétrique au niveau de ligne

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 4 28 AWG 19x40 SCA - Silvered Copper Alloy (High Conductivity)

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PP - Polypropylene 0.008 in (0.20 mm) 0.03 in (0.76 mm) Blue, White, Blue/White Stripe, White/Blue Stripe

Blindage extérieur

Shield Type Material Coverage
Braid Tinned Copper (TC) 80%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.014 in (0.36 mm) 0.115 in (2.92 mm)

Diamètre total du câble (nominal)

2,92 mm (0,115) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Conductor(s) 65 Ohm/1000ft 40 pF/ft (130 pF/m) 60 pF/ft (200 pF/m) 40 Ohm 0.21 µH/ft (0.69 µH/m) 66% 1.6 Amps per conductor @ 30°C

Blindage extérieur nominal DCR@Cond DCR1-cnv

7,923 Ohm/1000 pieds (25,99 Ohm/km)

Voltage

Voltage Rating
100 V

Température

UL Temperature Operating
60°C -30°C to +60°C

Rayon de courbure

Stationary Min. Installation Min.
1.2 in (30 mm) 1.2 in (30 mm)

Tension de traction maximum

4.2 kg (9.2 livres)

Poids câble en vrac

9 livres/1000 pieds

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Notes

Schéma de connexion quad : les deux fils bleus (ou les câbles directement opposés l'un contre l'autre) sont connectés ensemble pour former un conducteur et de la même manière, les deux fils blancs (ou câbles restants) sont reliés ensemble pour former le deuxième conducteur.

Mise à jour et révision

Numéro de révision : 0.492 Date de révision : 07-09-2025

Note de bas de page

F - PEUT CONTENIR PLUS DE 1 PIÈCE. LA LONGUEUR MINIMUM DE CHAQUE PIÈCE EST DE 50'.

Mise à jour et révision

Numéro de révision : 0.492 Date de révision : 07-09-2025

Note de bas de page

F - PEUT CONTENIR PLUS DE 1 PIÈCE. LA LONGUEUR MINIMUM DE CHAQUE PIÈCE EST DE 50'.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
1804A U4F500 Beige U4F Bobine 500 pi 612825123163 F
1804A J5C100 Noir, mat éclatant Bobine 100 pi 612825123149
1804A J5C500 Noir, mat éclatant Bobine 500 pi 612825123156 F
1804A G8M500 Jaune mat Bobine 500 pi 612825123132 F
