Numéro de produit: 70057

2 paires AES/EBU, 24 AWG, ISTP, LSZH

AUDIO NUMÉRIQUE 2 PAIRES AES/EBU, 24AWG/0,22 mm², ISTP, LSZH

  • Disponibilité:
    Mondial
  • Statut:
    Actif

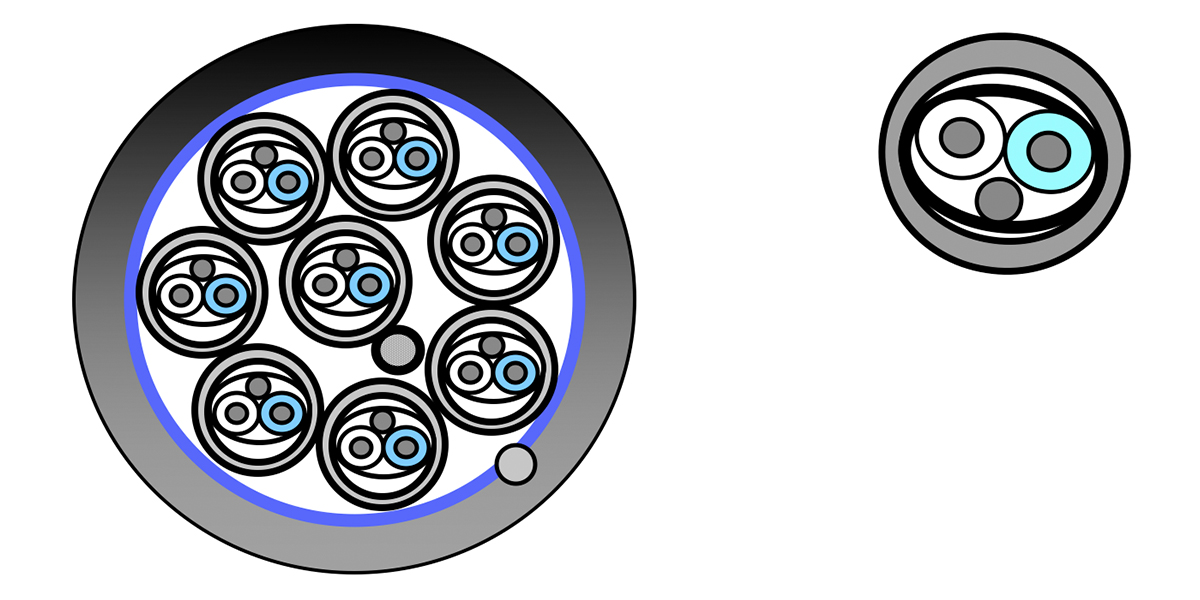

70057
  • 70057
1 de 1

Spécifications

Expand All

Applications recommandées

Câble numérique à multi-modulation utilisé dans les studios professionnels ; pour la transmission de signaux audio analogiques et numériques. Conçu pour répondre aux exigences de la spécification AES/EBU

Conducteur

Size Stranding Material
24 7x32 BC-OFHC - Oxygen-Free Bare Copper (High Conductivity)

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 1.45 mm (0.0571 in) White & Blue

Blindage interne

Material Coverage
Bi-Laminate (Alum+Poly) 100%

Notes du tableau du blindage intérieur

avec aluminium à l'intérieur

Blindage extérieur

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

Gaine intérieure

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 3.50 mm (0.138 in)

Notes du tableau de la gaine intérieure

Les éléments sont énumérés pour l'identification

Gaine extérieure

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.10 mm (0.0433 in) 9.40 mm

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Velocity of Prop.
86.0 Ohm/km (26.2 Ohm/1000ft) 40 pF/m (12 pF/ft) 110 Ohm 80%

Rayon de courbure

Installation Min.
94 mm

Environnement compatible

Intérieur - Euroclass Eca

Inflammabilité/réaction au feu

CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Normes européennes sans halogène

Conformité sans halogène IEC 62821-1 = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 2,5 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.189 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.189 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
70057.00500 Violet Bobine 500 m 8719605010292
