Numéro de produit: 9452

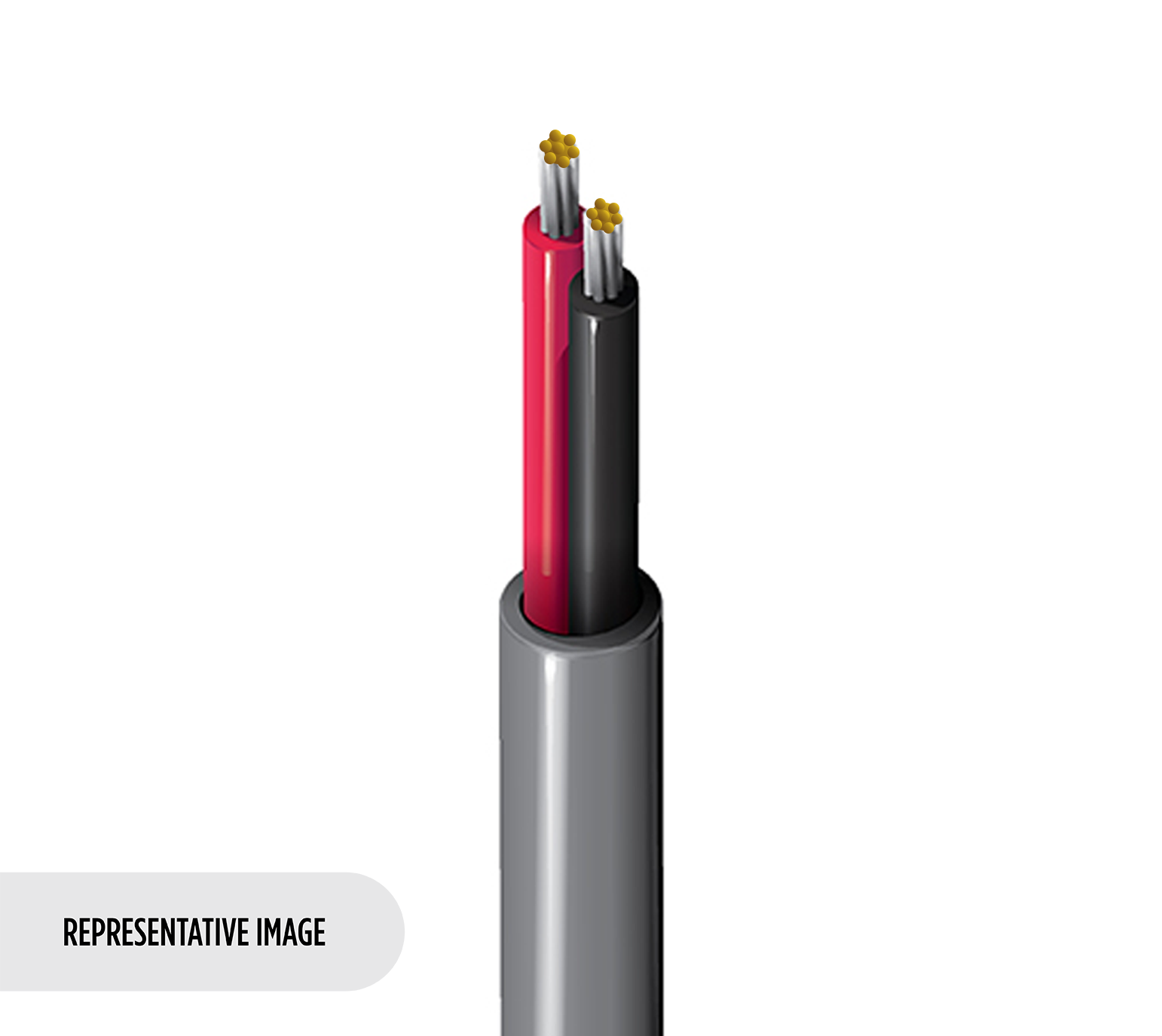

Câble de microphone, 2C #24 Str TC, ruban antibruit, feuille O/A, gaine PVC

Câble de microphone, 2 conducteurs 24 AWG (19 x 36) en cuivre étamé (haute conductivité), isolation PE, ruban antibruit, blindage Beldfoil®, gaine PVC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9452
  • 9452
1 de 1

Spécifications

Expand All

Applications recommandées

Microphone basse fréquence ou instruments de musique ; audio analogique équilibré ; faible bruit pour les environnements à faible émission

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 2 24 AWG 19x36 TC - Tinned Copper (High Conductivity)

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Conductor(s) PE - Polyethylene 0.008 in (0.20 mm) 0.04 in (1.0 mm) Black, Red HDPE

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Textile (Conductive) 100% 24 AWG (19x36) TC
Tape Bi-Laminate (Alum+Poly) 100%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.135 in (3.43 mm)

Diamètre total du câble (nominal)

3,43 mm (0,135) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
Conductor(s) 28.8 Ohm/1000ft 30 pF/ft (98 pF/m) 58 pF/ft (190 pF/m) 56 Ohm 0.18 µH/ft (0.59 µH/m) 2.8 Amps per conductor @ 25°C

Blindage extérieur nominal DCR@Cond DCR1-cnv

18,38 Ohm/1000 pieds (60,30 Ohm/km)

Voltage

UL Voltage Rating Voltage Rating
200 V 200 V

Température

Operating
-40°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
1.6 in (41 mm) 1.6 in (41 mm)

Tension de traction maximum

13 kg (29 livres)

Poids câble en vrac

11 livres/1000 pieds

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Conformité CPR

CPR Euroclass : Eca

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.476 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.476 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
9452 010500 Noir Bobine 500 pi 612825253174
9452 010U500 Noir UnReel 500 pi 612825254027
9452 0101000 Noir Bobine 1,000 pi 612825253204
9452 010U1000 Noir UnReel 1,000 pi 612825253181
