Numéro de produit : 1303EPU

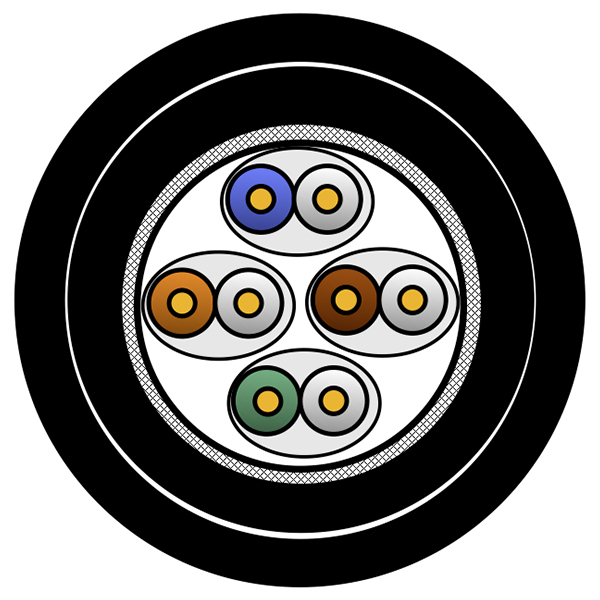

Câble CATSNAKE de catégorie 6A, 4 paires, S/FTP, Surgainé PVC et polyuréthane

Câble CATSNAKE de catégorie 6A, 4 paires, S/FTP, Surgainé PVC et polyuréthane

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1303EPU
  • 1303EPU
1 sur 1

Spécifications

Signaler une erreur

Applications recommandées

Câble déployable sur le terrain CAT6a raccordement horizontal et vertical (backbone) ; AVB, Dante, CobraNEt, eSnake, Ethersound, Audio numérique sur Ethernet ; prise en charge des applications actuelles et futures des catégories 6A et 6, telles que : 10GBase - T(10 Gigabit Ethernet), 1000 Base - T (Gigabit Ethernet), 100 Base - T, 10 Base - T, FDDI, ATM ; connecteurs compatibles Belden R301601 000S1 (T568A) et R301602 000S1 (T568B)

Conducteur

Élément Taille Câblé Matériel Nombre de paires
Paire blindée individuelle 24 AWG 7x32 BC – Cuivre brut 4

isolation

Élément Matériel Diamètre de l'isolation nom. Code couleur
Paire blindée individuelle PE – Polyéthylène 1,4 mm (0,055 po) Blanc et bleu, blanc et orange, blanc et vert, blanc et marron

Âme du câble

Description
4 paires blindées torsadées ensemble

Blindage interne

Élément Type de blindage Matériel Couverture
Paire blindée individuelle Ruban Bi-laminé (alum+poly) 100 %

Tableau de notes

Revêtement extérieur en aluminium

Blindage extérieur

Type de blindage Matériel Couverture Type de fil de masse
Tresse Cuivre étamé (TC) 80 % TC 26 AWG (7x34)

Gaine extérieure

Couche Séparateur Matériel Diamètre nominale
1 PVC – Chlorure de polyvinyle 7,2 mm (0,28 po)
2 Ruban non tissé PUR - Polyuréthane 8,7 mm (0,34 po)

Tableau de notes

Finition mate, fourreau robuste

Diamètre total du câble (nominal)

8,7 mm (0,34 po)

Électricité

Résistance en courant continu maximum du conducteur Capacité mutuelle maximale Déséquilibre de la capacité maximum Impédance caractéristique nominale
95 Ohm/km 56 pF/m (17 pF/pi) 160 pF/100 m 100 Ohm

Délai

Délai de propagation maximum Vitesse de propagation nominale
25 ns/100 m 77 %

Haute fréquence

Fréquence [MHz] Atténuation d'insertion maximale (atténuation) NEXT min. [dB] PSNEXT min. [dB] ACR min. [dB] PSACR min. [dB] ACRF (ELFEXT) min. [dB] PSACRF (PSELFEXT) min. [dB] RL (perte de retour) min. [dB] PSANEXT [dB] min. PSAACRF [dB] min. TCL min. [dB] ELTCTL min. [dB]
1 2,5 dB/100 m 75,3 72,3 72,8 69,8 68 65 20 67 67 40 35
4 4,6 dB/100 m 66,3 63,3 61,7 58,7 56 53 23 67 66,2 34 23
10 7,1 dB/100 m 60,3 57,3 53,2 50,2 48 45 25 67 58,2 30 15
16 9 dB/100 m 57,2 54,2 48,3 45,3 43,9 40,9 25 67 54,1 28 10,9
31,2 12,6 dB/100 m 52,9 49,9 50,4 47,3 38,1 35,1 23,6 67 48,3 25,1 5,1
62,5 18 dB/100 m 48,4 45,4 30,4 27,4 32,1 9,1 21,5 65,6 42,3 22
100 23 dB/100 m 45,3 42,3 22,3 19,3 28 25 20,1 62,5 38,2 20
125 25,8 dB/100 m 43,8 40,8 18 15 26,1 23,1 19,4 61 36,3 19
200 33,1 dB/100 m 40,8 37,8 7,7 4,7 22 19 18 58 32,2 17
250 37,3 dB/100 m 39,3 36,3 2 -1 20 17 17,3 56,5 30,2 16
300 41,1 dB/100 m 38,1 35,1 -3 -6 18,5 15,5 17,3 55,3 28,7
500 54,3 dB/100 m 34,8 31,8 -19,5 -22,5 14 11 17,3 52 24,2

Tableau de notes

Norme de référence : CEI 61156-6

Impédance de transfert

Fréquence Impédance de transfert max.
1 Mhz 50 mOhm/m max.
10 Mhz 100 mOhm/m max.
30 Mhz 200 mOhm/m max.
100 Mhz 1000 mOhm/m max.

Classe de l'impédance de transfert

Catégorie 2

Classe d'écran

Type Ib

Tableau de notes

Atténuation de couplage

Voltage

Tension nominale
72 V CC

Température

Température de service Installation Stockage
-30° C à +60° C -20° C à +50° C -30° C à +60° C

Propriétés de traînage/de flexion

Mouvement Nombre de cycles Rayon Vitesse Accélération Longueur de déplacement
Traînage/Courbure 2,000,000 80 mm 5 m/s 5 m/s² 5 m

Tableau de notes

Test pour chaîne d'entraînement

Rayon de courbure

Stationnaire min. Installation min.
35 mm (1,4 po) 70 mm

Tension de traction maximum

75 N (17 lbf)

Poids câble en vrac

83 kg/km

Environnement compatible

Intérieur/extérieur

Inflammabilité/réaction au feu

IEC 60332-1-2

Conformité IEEE

PoE : IEEE 802.3bt Type 1, Type 2, Type 3, Type 4

Catégorie de données

Catégorie 6A

Conformité normes TIA/EIA

ANSI/TIA 568.2-D

Conformité ISO/IEC

ISO/IEC 11801-1

Conformité CENELEC

EN 50173-1, classe de ségrégation selon EN50174-2 = c

Conformité aux directives européennes

Marquage CE UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique.

Mise à jour et révision

Numéro de révision : 0.652 Date de révision : 12-03-2025

Mise à jour et révision

Numéro de révision : 0.652 Date de révision : 12-03-2025

Références des pièces

Article n° Couleur Type de présentation Longueur UPC/EAN
1303EPU.00305 Noir Bobine 305 m 8719605001009
1303EPU 010500 Noir Bobine 500 pi 612825381808
1303EPU.00500 Noir Bobine 500 m 8719605001016
1303EPU 0101000 Noir Bobine 1 000 pi 612825381785
1303EPU 0101640 Noir Bobine 1,640 pi 612825381792
