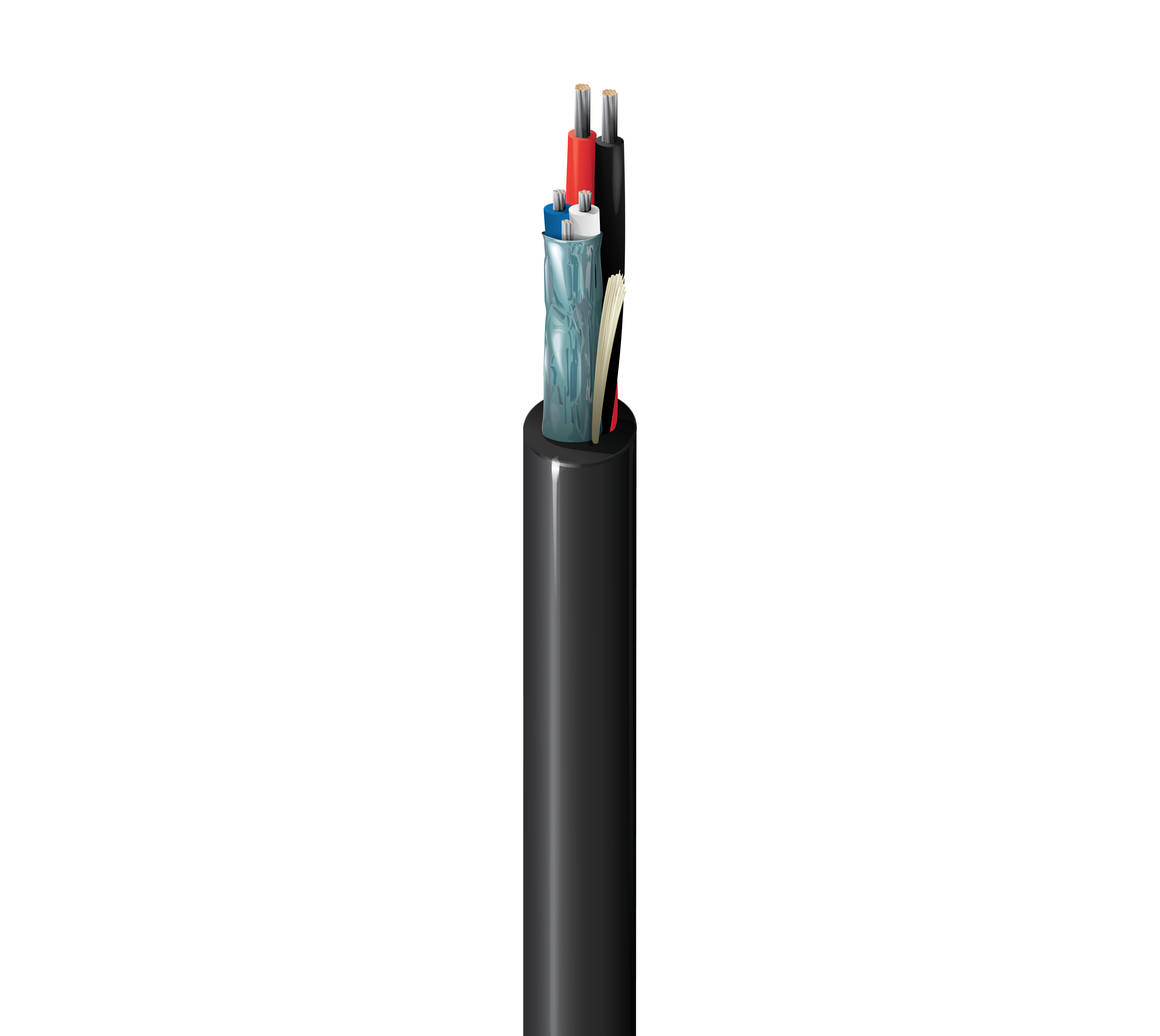

Numéro de produit: 1502P

Contrôle multimédia, 1 paire 22 AWG TC, 2 cond. 18 AWG, Plénum

Câble de commande multimédia, 1 paire de câbles en cuivre étamé toronnés 22 AWG (7 x 30) (données) avec isolation en mousse FEP, blindage Beldfoil® avec drain, 2 conducteurs en cuivre étamé toronnés 18 AWG (16 x 30) (alimentation) avec isolation Flamarrest®, plénum, gaine Flamarrest®

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1502P
  • 1502P
1 de 1

Spécifications

Expand All

Applications recommandées

Automatisation/contrôle d'éclairage multimédia, systèmes de contrôle AMX et Crestron & ®

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 TC - Tinned Copper
Conductor(s) 2 18 AWG 19x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) FEP - Fluorinated Ethylene Propylene (Foam) 0.023 in (0.58 mm) 0.074 in (1.9 mm) Blue & White
Conductor(s) PVC - Polyvinyl Chloride 0.011 in (0.28 mm) 0.068 in (1.7 mm) Red & Black

Blindage interne

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Blindage extérieur

Material
No Shield

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.205 in (5.21 mm)

Diamètre total du câble (nominal)

5,21 mm (0,205) po

Électricité

Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
Pair(s) 18.2 Ohm/1000ft 17.42 Ohm/1000ft (57.15 Ohm/km) 14 pF/ft (46 pF/m) 38 pF/ft (120 pF/m) 100 Ohm 0.232 µH/ft (0.761 µH/m) 6 Amps per conductor @ 30°C
Conductor(s) 6.9 Ohm/1000ft (23 Ohm/km) 29 pF/ft (95 pF/m) 0.168 µH/ft (0.551 µH/m) 14 Amps per conductor @ 30°C

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
60°C -20°C to +60°C

Rayon de courbure

Stationary Min. Installation Min.
2.1 in (53 mm) 2.1 in (53 mm)

Tension de traction maximum

33.2 kg (73.1 livres)

Poids câble en vrac

31 lb/1000 pi

Environnement compatible

Intérieur – Plénum, intérieur

Inflammabilité/réaction au feu

NFPA 262 (UL 910), FT6, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

1502R

Notes

Marquage séquentiel tous les deux pieds.

Mise à jour et révision

Numéro de révision : 0.502 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.502 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
1502P 010Z500 Noir Boîte ReelTuff 500 pi 612825435112
1502P 0101000 Noir Bobine 1,000 pi 612825115908 C
1502P 010Z1000 Noir Boîte ReelTuff 1,000 pi 612825435099
1502P 8771000 Naturel Bobine 1,000 pi 612825115915 C
1502P 877Z1000 Naturel Boîte ReelTuff 1,000 pi 612825435105
1502P 8775000 Naturel Bobine 5,000 pi 612825115939
1502P 87710000 Naturel Bobine 10,000 pi 612825115922
