Numéro de produit: 1502SB

Contrôle multimédia, 1 paire 22 AWG TC, 2 cond. 18 AWG, gaine LSZH, CMG-LS

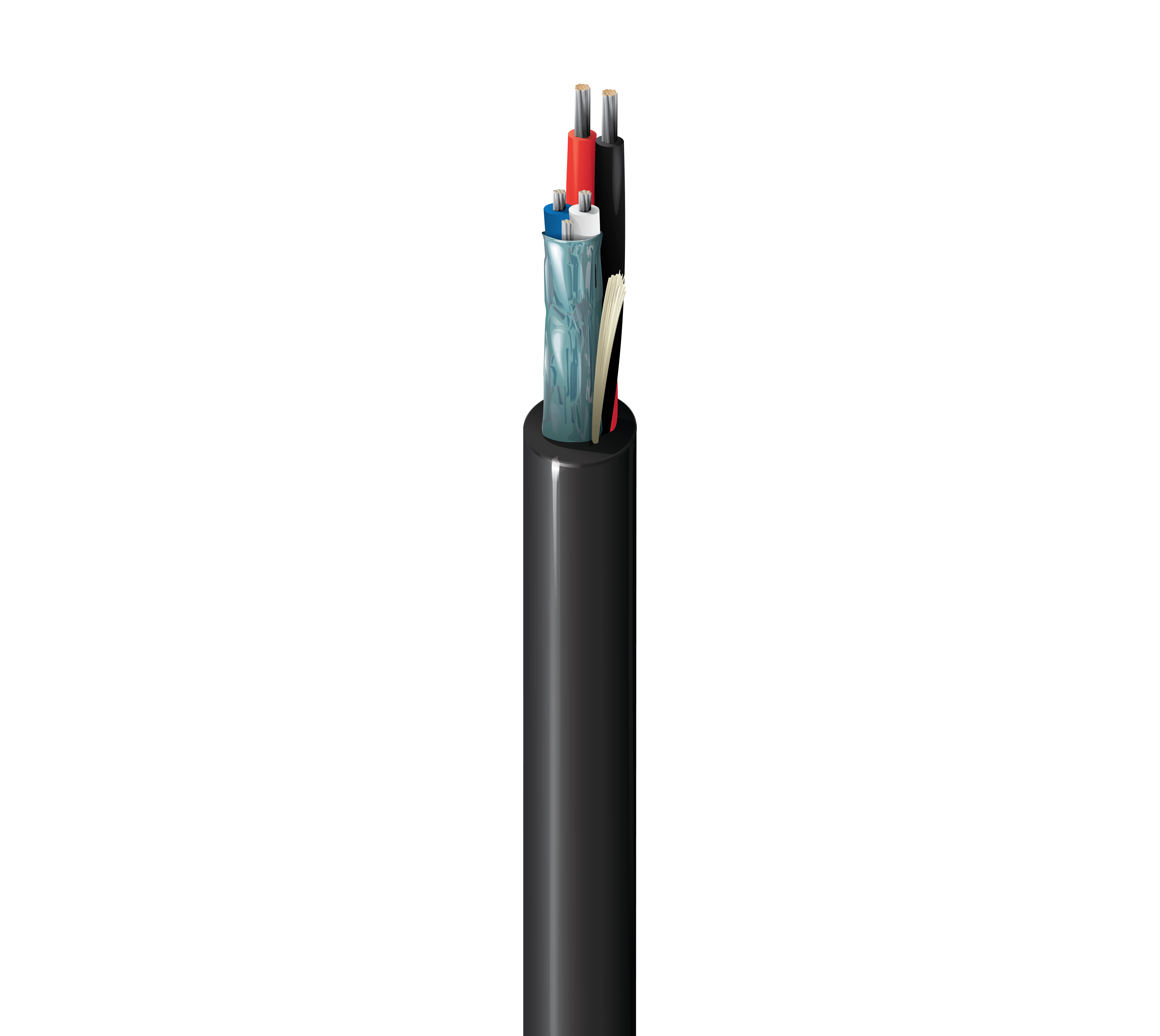

Câble de commande multimédia, 1 paire de câbles de données en cuivre étamé toronné 22 AWG (7 x 30) avec isolation en mousse PE, blindage Beldfoil® avec drain, 2 conducteurs en cuivre étamé toronné 18 AWG (16 x 30) (alimentation) avec isolation en polypropylène, gaine CMG-LS, LSZH

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1502SB
5 de 5

Spécifications

Expand All

Applications recommandées

Contrôle d'éclairage multimédia, homologué ABS pour une utilisation à bord des navires et en mer &

Conducteur

Element Size Stranding Material
22 AWG 22 7x30 TC - Tinned Copper
18 AWG 18 16x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
18 AWG PP - Polypropylene 0.007 in (0.18 mm) 0.061 in (1.5 mm) Red & Black
22 AWG PE - Polyethylene (Foam) 0.020 in (0.51 mm) 0.0685 in (1.74 mm) Blue & White

Blindage interne

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

Blindage extérieur

Material
No Shield

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.045 in (1.1 mm) 0.255 in (6.48 mm) Yes

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
16.3 Ohm/1000ft (53.5 Ohm/km) 14 pF/ft (46 pF/m) 38 pF/ft (120 pF/m) 100 Ohm 0.232 µH/ft (0.761 µH/m) 3.8 Amps per Conductor at 25ºC
6.9 Ohm/1000ft (23 Ohm/km) 0.168 µH/ft (0.551 µH/m)

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
75°C -30°C To +75°C

Tension de traction maximum

27.1 kg (59.8 livres)

Poids câble en vrac

39 lb/1000 pi (58 kg/km)

Environnement compatible

intérieur/extérieur, intérieur, extérieur, non-halogéné, résistance aux rayons du soleil

Inflammabilité/réaction au feu

Charge UL 1685 FT4, fumées limitées, IEC 60332-1-2, IEC 60332-3-22

Conformité CPR

CPR Euroclass: Dca-s1,d1,a1

Conformité NEC / UL

Article 800, CMG-LS

Conformité CEC / C(UL)

CMG-ST1

Conformité IEEE

Std. 45 clause 23

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.627 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.627 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
1502SB 0101000 Noir Bobine 1,000 pi 612825116028 C
