Numéro de produit: 8281

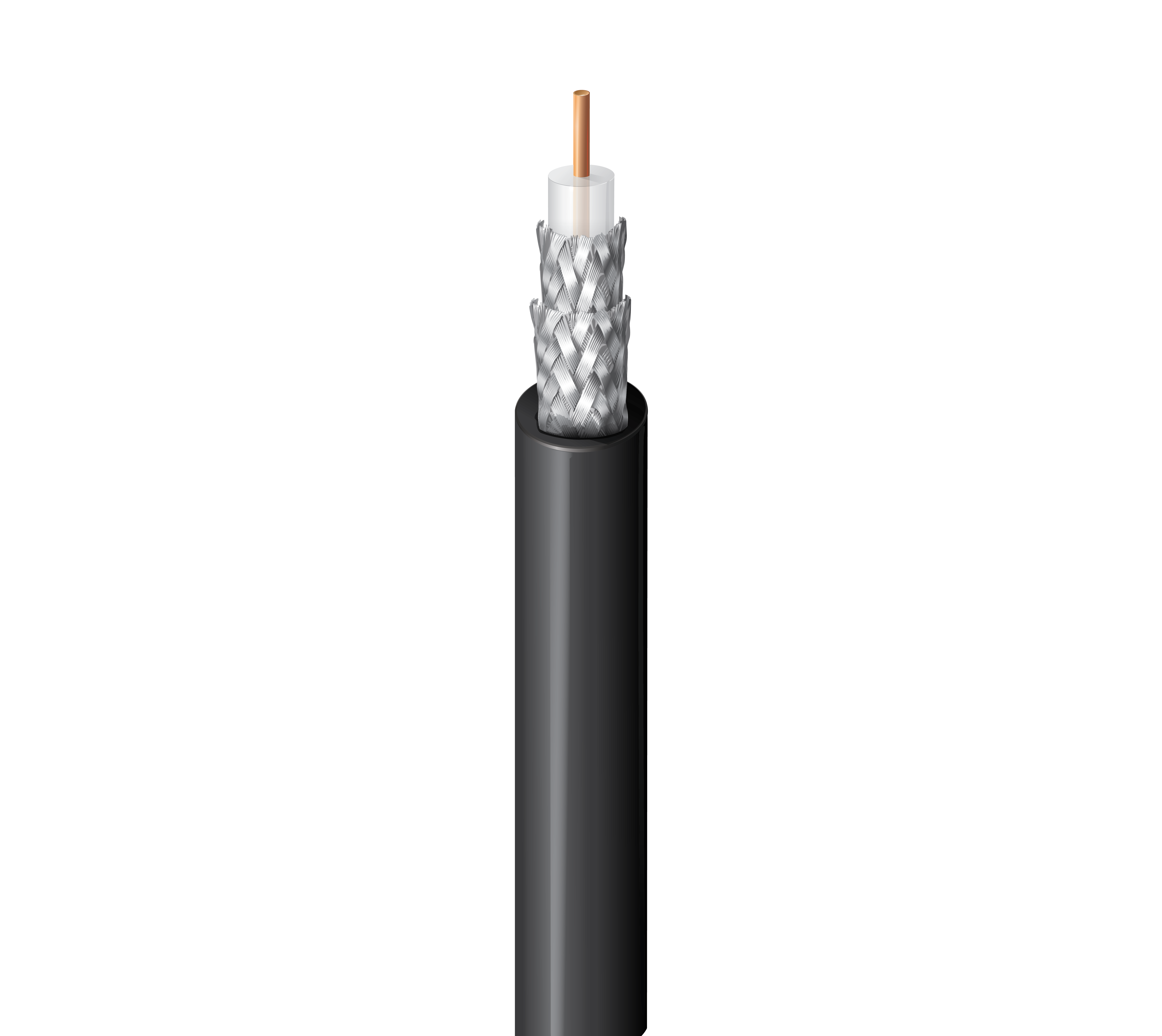

Câble coaxial vidéo analogique 75 ohms, RG-59, 20 AWG BC solide, double tresse 95 % TC, gaine PE

Câble coaxial vidéo analogique 75 ohms, RG-59, conducteur en cuivre nu massif 20 AWG, isolation PE, double blindage tressé en cuivre étamé à 95 %, gaine PE

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8281
  • 8281
1 de 1

Spécifications

Expand All

Applications recommandées

Vidéo analogique standard

Type RG

59

Conducteur

Size Stranding Nom. Diameter Material
20 AWG Solid 0.031 in BC - Bare Copper

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 0.198 in (5.03 mm) White

Blindage extérieur

Layer Outer Shield Type Material Coverage
1 Braid Tinned Copper (TC) 95%
2 Braid Tinned Copper (TC) 95%

Gaine extérieure

Material Nom. Diameter
PE - Polyethylene 0.305 in (7.75 mm)

Diamètre total du câble (nominal)

7,75 mm (0,305) po

Perte de retour

Frequency Min. Return Loss
5 - 216 MHz 27 dB
216 - 850 MHz 23 dB

Atténuation

Frequency Nom. Attenuation
1 MHz 0.3 dB/100ft
3.6 MHz 0.5 dB/100ft
10 MHz 0.8 dB/100ft
71.5 MHz 2.1 dB/100ft
135 MHz 3.0 dB/100ft
270 MHz 4.3 dB/100ft
360 MHz 5.1 dB/100ft
540 MHz 6.3 dB/100ft
720 MHz 7.4 dB/100ft
750 MHz 7.6 dB/100ft
1000 MHz 9.2 dB/100ft

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
10.8 Ohm/1000ft (35.4 Ohm/km) 1.1 Ohm/1000ft (3.6 Ohm/km) 21 pF/ft (69 pF/m) 75 Ohm 66%

Voltage

Voltage Rating
2900 V

Température

Operating
-55°C to +80°C

Rayon de courbure

Installation Min.
3.1 in (79 mm)

Tension de traction maximum

60.8 kg (134 livres)

Poids câble en vrac

69 lb/1000 pi

Environnement compatible

Extérieur - aérien, intérieur, aérien - noir uniquement, lorsqu'il est pris en charge par un fil porteur.

Durabilité

CA Prop 65

Conformité aux directives européennes

Directive européenne 2015/863/UE (amendement RoHS 2, REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro du plénum

88281

Mise à jour et révision

Numéro de révision : 0.507 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.507 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8281 010500 Noir Bobine 500 pi 612825358626 C
8281 0101000 Noir Bobine 1,000 pi 612825358091 C
8281 0105000 Noir Bobine 5,000 pi 612825355809 C Z
8281 006500 Bleu clair Bobine 500 pi 612825355816
8281 0061000 Bleu clair Bobine 1,000 pi 612825355724 C
8281 005500 Vert foncé Bobine 500 pi 612825355823 C
8281 0051000 Vert foncé Bobine 1,000 pi 612825355830 C
8281 0031000 Orange Bobine 1,000 pi 612825355861 C
8281 002500 Rouge Bobine 500 pi 612825355878 C
8281 0021000 Rouge Bobine 1,000 pi 612825355885 C
8281 0091000 Blanc Bobine 1,000 pi 612825358725 C
8281 004500 Jaune Bobine 500 pi 612825355847
8281 0041000 Jaune Bobine 1,000 pi 612825355854 C
