Numéro de produit: 89248

Câble coaxial vidéo analogique 75 ohms, RG-6, 18 AWG, BC massif, feuille + tresse TC 65 %, gaine FEP, CMP

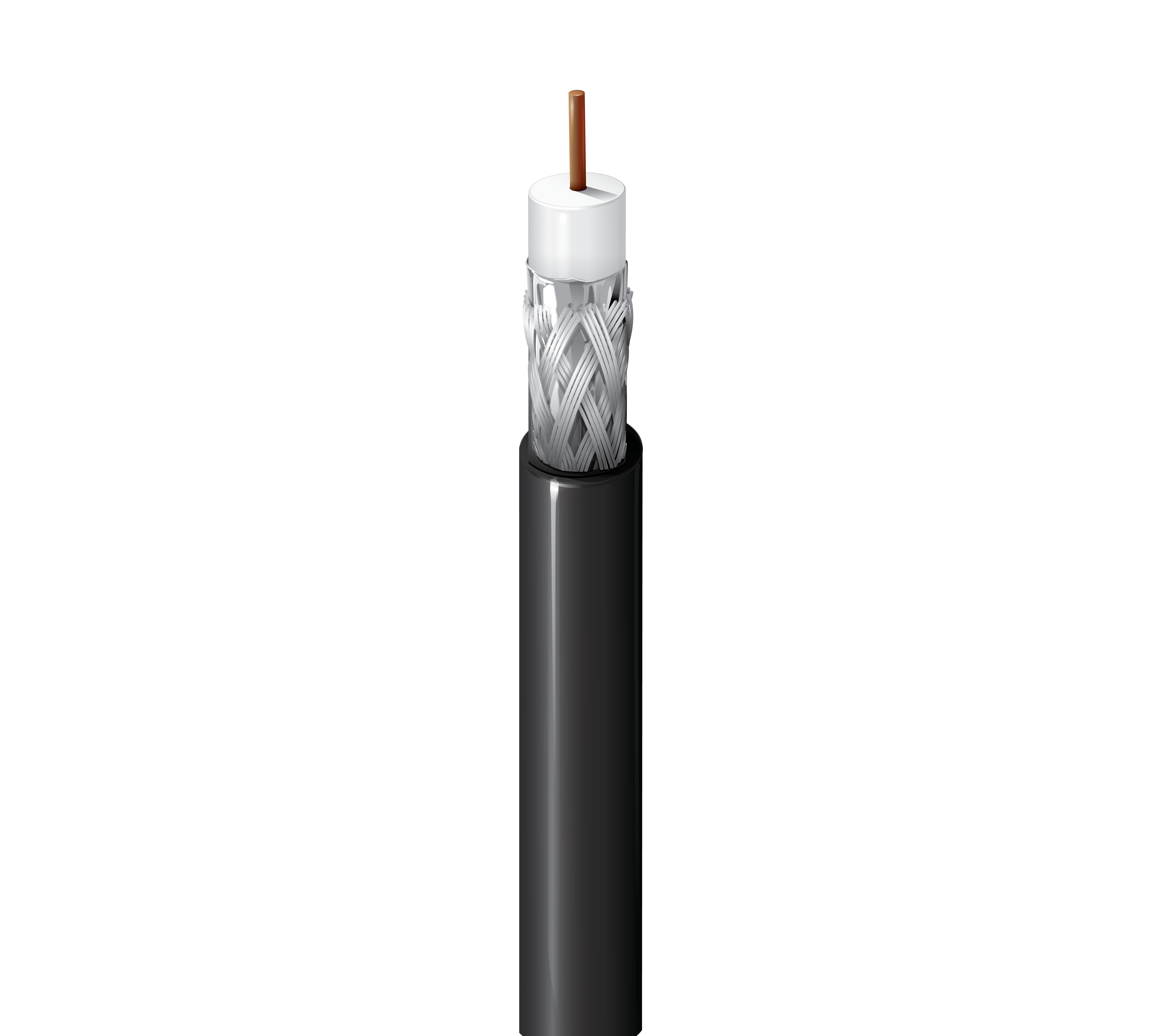

Câble coaxial vidéo analogique 75 ohms, RG-6, conducteur en cuivre nu massif 18 AWG, isolation FEP, blindage par feuille + tresse de cuivre étamé à 65 %, gaine FEP, CMP

  • Disponibilité:
    Mondial
  • Statut:
    Actif
89248
  • 89248
1 de 1

Spécifications

Expand All

Applications recommandées

Vidéo analogique standard

Type RG

6

Conducteur

Size Stranding Nom. Diameter Material
18 AWG Solid 0.040 in BC - Bare Copper

isolation

Material Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene (Foam) 0.168 in (4.27 mm) White

Blindage extérieur

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
2 Braid Tinned Copper (TC) 65%

Gaine extérieure

Material Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.222 in (5.64 mm)

Diamètre total du câble (nominal)

5,64 mm (0,222) po

Perte de retour

Frequency Min. Return Loss
5 - 450 MHz 23 dB

Atténuation

Frequency Nom. Attenuation
1 MHz 0.3 dB/100ft
10 MHz 0.7 dB/100ft
50 MHz 1.5 dB/100ft
100 MHz 2.1 dB/100ft
200 MHz 3.1 dB/100ft
400 MHz 4.5 dB/100ft
700 MHz 6.0 dB/100ft
900 MHz 6.9 dB/100ft
1000 MHz 7.3 dB/100ft

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
6.4 Ohm/1000ft 5.1 Ohm/1000ft (17 Ohm/km) 16.5 pF/ft (54.1 pF/m) 75 Ohm 82%

Voltage

UL Voltage Rating
300 V (CMP)

Température

Operating
-70°C to +200°C

Rayon de courbure

Installation Min.
3.0 in (76 mm)

Tension de traction maximum

20 kg (45 livres)

Poids câble en vrac

35 lb/1000 pi

Environnement compatible

Extérieur - aérien, intérieur, extérieur, résistance aux UV, aérien - lorsqu'il est supporté par un fil porteur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

NFPA 262

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

9248

Mise à jour et révision

Numéro de révision : 0.441 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.441 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
89248 010500 Noir Bobine 500 pi 612825220817 C
89248 0101000 Noir Bobine 1,000 pi 612825220794 C
89248 0102000 Noir Bobine 2,000 pi 612825220800 C
