Numéro de produit: GNMTD04

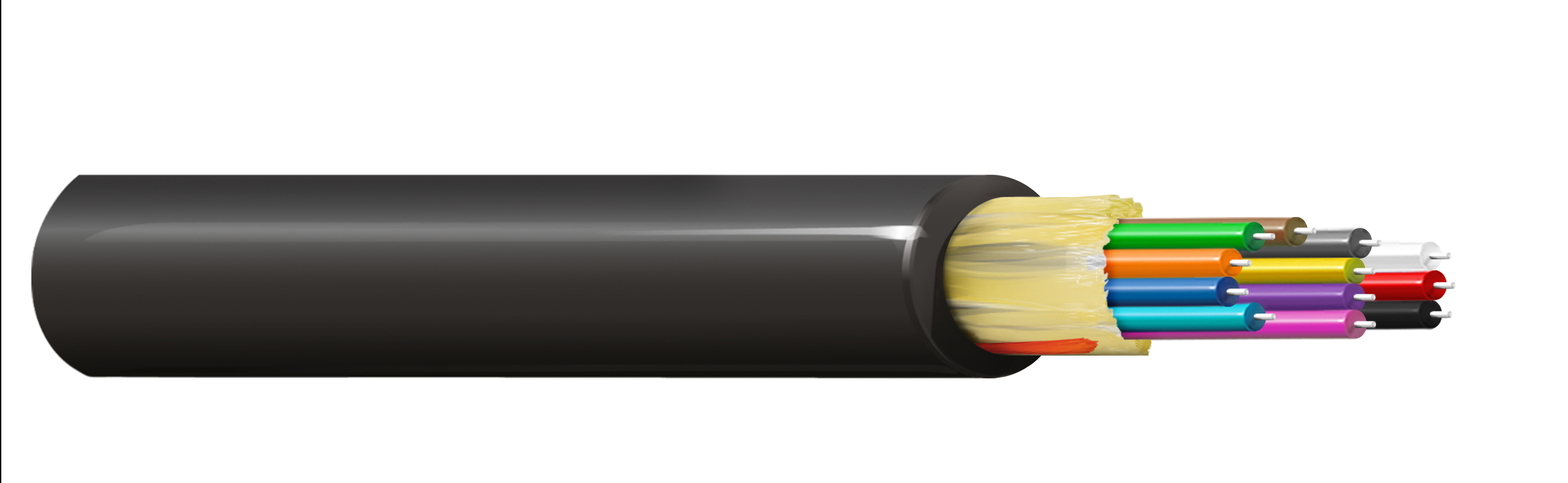

Câble de distribution tactique extérieur (gaine ample, ARAMID) à gaine serrée, gaine PUR 4f MM OM3.

Câble de distribution de fibre optique tactique d'extérieur (gaine ample, fils d'aramide) à structure serrée avec gaine extérieure en polyuréthane (PUR). 4 fibres MM OM3.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
GNMTD04
  • GNMTD04
1 de 1

Spécifications

Expand All

Applications recommandées

Pour un usage extérieur et intérieur. Ces câbles mobiles sans métal ont été conçus pour être débobinés et rembobinés à répétition. Prend en charge toutes les applications de réseau informatique telles que FDDI, Gigabit Ethernet et ATM Facile à installer. Non recommandé pour l'enfouissement direct.

Type de fibre

OM3

Diamètre de noyau de la fibre

50 µm

Matériau tampon de fibre

PA - Polyamide

Construction de tampon de fibre

Serré

Diamètre du tampon de fibre

0.9 mm

Nombre de fibres

4

Code couleur de la fibre

Codage TIA (Gxxxxxx.T) : bleu, orange, vert, marron

Blocage de l’eau du noyau du câble

Fils d'aramide hydrofuges

Matériau de la gaine

PUR - Polyuréthane

Nom. Diamètre

5,8 mm (0,23 po)

Caractéristiques optiques

Wavelength 850 nm 1300 nm
Max. Attenuation 2.9 dB/km 1.0 dB/km

Tests mécaniques

Description Tested Standard Requirement/Value According to Family Specification
Cable Min. Bend Radius Installation (Short Term) IEC 60794-1-21-E6 46.4 mm
Cable Min. Bend Radius Operation (Long Term) IEC 60794-1-21-E11 23.2 mm
Cable Max. Tensile Strength Installation (Short Term) IEC 60794-1-21-E1 1350 N (303 lbf)
Cable Max. Tensile Strength Operation (Long Term) 450 N (100 lbf)
Cable Max. Crush Resistance Installation (Short Term) IEC 60794-1-21-E3 5 kN/m IEC 60794-2-20
Cable Max. Crush Resistance Operation (Long Term) IEC 60794-1-21-E3 3 kN/m IEC 60794-2-20

Poids câble en vrac

30 kg/km (20 lb/1000 pi)

Plage de température d'installation

-5 °C à +50 °C

Plage de température de fonctionnement

-55 °C à + 85 °C

Plage de température de stockage

-70 °C à + 85 °C

Environnement compatible

Intérieur/extérieur

Conformité ISO/IEC

CEI 60794< multisep/> ISO/CEI 11801-1

Mise à jour et révision

Numéro de révision : 0.192 Date de révision : 26-09-2025

Mise à jour et révision

Numéro de révision : 0.192 Date de révision : 26-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
GNMTD04.003100 Noir Bobine 3,100 m
GNMTD04.T03100 Noir Bobine 3,100 m 8719605222794
GNMTD04.T02100 Noir Bobine 2,100 m 8719605240484
