Numéro de produit: 7785A

7785A - Triax 14, 11 AWG Str SPC, tresses SPC + BC, PVC Jkt

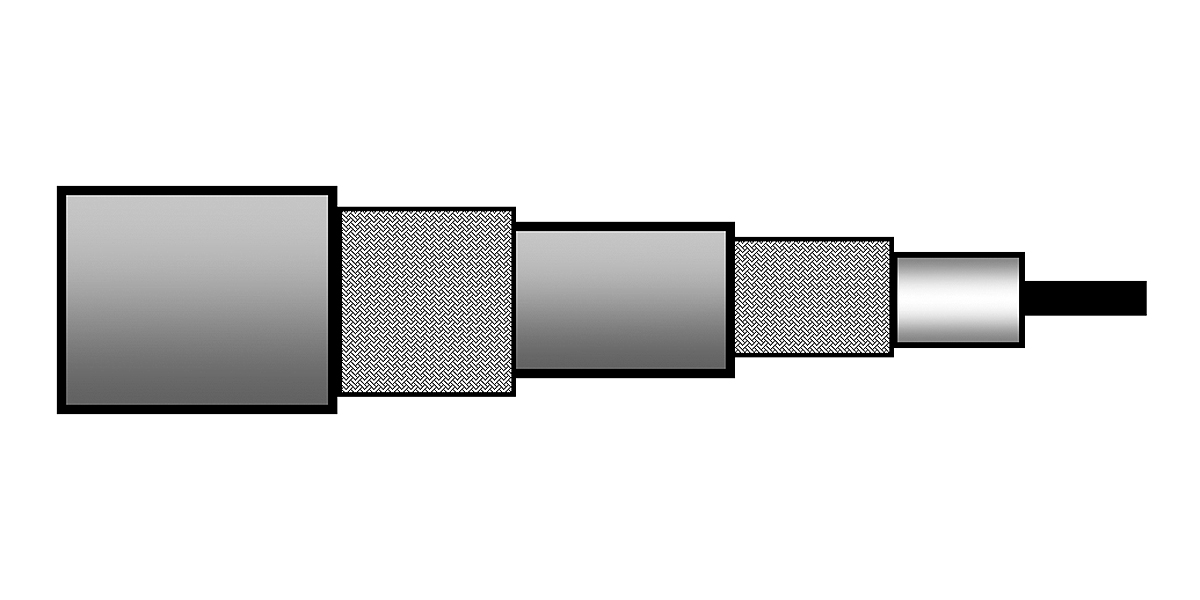

Conducteur en cuivre plaqué argent toronné Triax 14, 11 AWG (7x21), isolation PE, blindage tressé en cuivre plaqué argent à 80 %, isolation PE, blindage tressé en cuivre nu à 80 %, gaine PVC.

  • Disponibilité:
    EMEA | Asie-Pacifique
  • Statut:
    Abandonné
7785A
5 de 5

Spécifications

Expand All

Applications recommandées

Vidéo analogique ; interconnexion de la caméra à la CCU (unité de contrôle de la caméra)

Type séries

Triax 8/11/14

Conducteur

No. of Elements Size Stranding Nom. Diameter Material
1 12 AWG Stranded 2.2 in SC - Silvered Copper

isolation

Element Material Nom. Insulation Diameter
Insulated Conductor PE - Polyethylene (Foam) 9.7 mm (0.38 in)

Blindage interne

Shield Type Material Coverage
Braid Silvered Copper (SC) 80%

Gaine intérieure

Material Nom. Diameter
PE - Polyethylene 11.9 mm (0.469 in)

Blindage extérieur

Outer Shield Type Material Coverage
Braid Bare Copper (BC) 80%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 14.5 mm

Atténuation

Frequency Nom. Attenuation
1 MHz 0.4 dB/100m
10 MHz 1.3 dB/100m
20 MHz 1.7 dB/100m
40 MHz 2.5 dB/100m
50 MHz 2.8 dB/100m
60 MHz 3.1 dB/100m
100 MHz 4.2 dB/100m
270 MHz 7 dB/100m
300 MHz 7.6 dB/100m
540 MHz 10.1 dB/100m
1000 MHz 14.3 dB/100m

Électricité

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
5.7 Ohm/km 6.4 Ohm/km (2.0 Ohm/1000ft) 4.1 Ohm/km (1.2 Ohm/1000ft) 55 pF/m (17 pF/ft) 75 Ohm 81%

Filtrage

Frequency Min. Screening Attenuation
30 - 850 MHz 75 dB

Température

Operating Installation Storage
-40°C To +70°C -5°C To +70°C -40°C To +70°C

Rayon de courbure

Stationary Min.
150 mm (5.9 in)

Tension de traction maximum

550 N (120 lbf)

Poids câble en vrac

237 kg/km

Environnement compatible

Intérieur (pas de colonne montante ni de plénum)

Conformité aux directives européennes

Marquage CE UE

Mise à jour et révision

Numéro de révision : 0.206 Date de révision : 20-02-2026
