Numéro de produit: 1671A

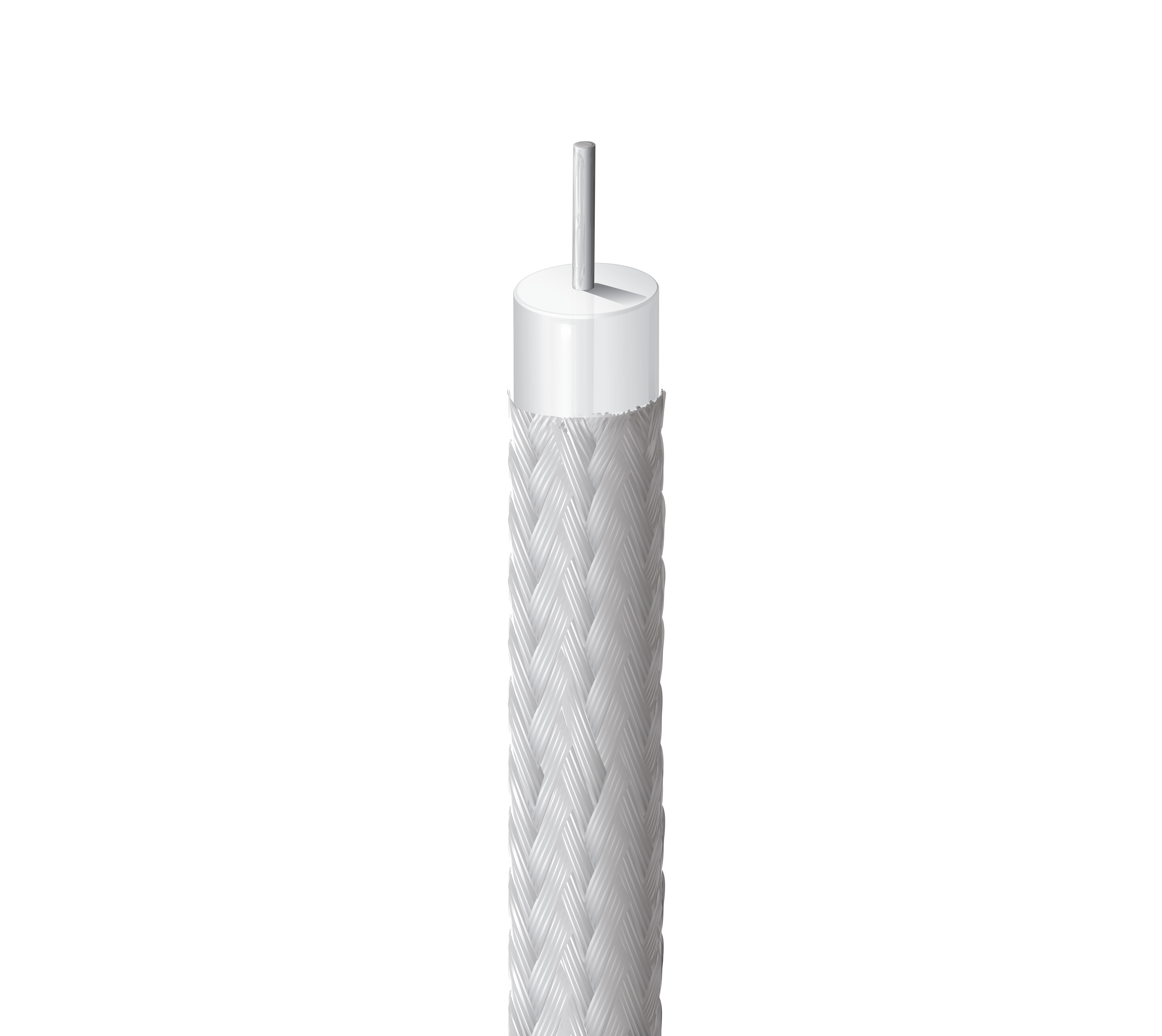

Câble coaxial conforme, 50 ohms RG-405, SCCS massif 24 AWG, blindage composite cuivre-étain, sans gaine

Câble coaxial conformable, 50 ohms, RG-405, conducteur en acier recouvert de cuivre argenté massif 24 AWG, isolation PTFE, ruban de cuivre + blindage tressé composite 100 % étamé, sans gaine

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1671A
  • 1671A
1 de 1

Spécifications

Expand All

Applications recommandées

Applications micro-ondes et autres hautes fréquences, équipements RF d'interconnexion, équipements radar, communications militaires

Type RG

405

Conducteur

Size Stranding Nom. Diameter Material
24 AWG Solid 0.020 in SCCS - Silvered Copper Covered Steel

isolation

Material Nom. Insulation Diameter Color Code
PTFE - Polytetrafluoroethylene 0.062 in (1.6 mm) White

Blindage extérieur

Layer Outer Shield Type Material Coverage Notes
1 Tape Bare Copper (BC) 100%
2 Braid Tinned Copper (TC + Tin Filled) 100% Diameter: 0.085 inch

Gaine extérieure

Material
No Jacket

Diamètre total du câble (nominal)

2,2 mm (0,085) po

ROS (Rapport d’Ondes Stationnaires)

Frequency Max. VSWR
500 MHz 1.1:1
1000 MHz 1.11:1
3000 MHz 1.13:1
7000 MHz 1.17:1
15000 MHz 1.25:1
20000 MHz 1.3:1

Notes du tableau VSWR

La limite du VSWR est une courbe continue de 500 MHz à 20 GHz

Atténuation

Frequency Nom. Attenuation
500 MHz 15.0 dB/100ft
1000 MHz 22.5 dB/100ft
3000 MHz 32.8 dB/100ft
3000 MHz 41.2 dB/100ft
5000 MHz 54.9 dB/100ft
7000 MHz 66.4 dB/100ft
10000 MHz 81.2 dB/100ft
15000 MHz 102 dB/100ft
18000 MHz 113 dB/100ft
20000 MHz 120 dB/100ft

Puissance électrique

Frequency Max. Power Rating
500 MHz 180 W
1,000 MHz 119 W
2,000 MHz 79 W
3,000 MHz 62 W
5,000 MHz 46 W
7,000 MHz 37 W
10,000 MHz 30 W
15,000 MHz 24 W
18,000 MHz 21 W
20,000 MHz 20 W

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
64.2 Ohm/1000ft 10.2 Ohm/1000ft (33.5 Ohm/km) 29.5 pF/ft (96.8 pF/m) 50 Ohm 70%

Voltage

UL Voltage Rating Voltage Rating
30 V (UL AWM Style 10245) 1500 V

Température

UL Temperature Operating
105°C -70°C to +200°C

Rayon de courbure

Installation Min.
0.125 in (3.18 mm)

Tension de traction maximum

12 kg (26 livres)

Poids câble en vrac

12 lb/1000 pi

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

UL 1581 fil horizontal

Conformité AWM

AWM 10245

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.483 Date de révision : 07-09-2025

Note de bas de page

V-250' MONTAGE LONGUEUR EXACTE MAXIMUM DE 3 PIÈCES, LONGUEUR MINIMUM 50'. 500' MONTAGE LONGUEUR EXACTE MAXIMUM DE 5 PIÈCES, LONGUEUR MINIMUM 50'. 1000' MONTAGE LONGUEUR EXACTE MAXIMUM DE 8 PIÈCES, LONGUEUR MINIMUM 50'.

Mise à jour et révision

Numéro de révision : 0.483 Date de révision : 07-09-2025

Note de bas de page

V-250' MONTAGE LONGUEUR EXACTE MAXIMUM DE 3 PIÈCES, LONGUEUR MINIMUM 50'. 500' MONTAGE LONGUEUR EXACTE MAXIMUM DE 5 PIÈCES, LONGUEUR MINIMUM 50'. 1000' MONTAGE LONGUEUR EXACTE MAXIMUM DE 8 PIÈCES, LONGUEUR MINIMUM 50'.
