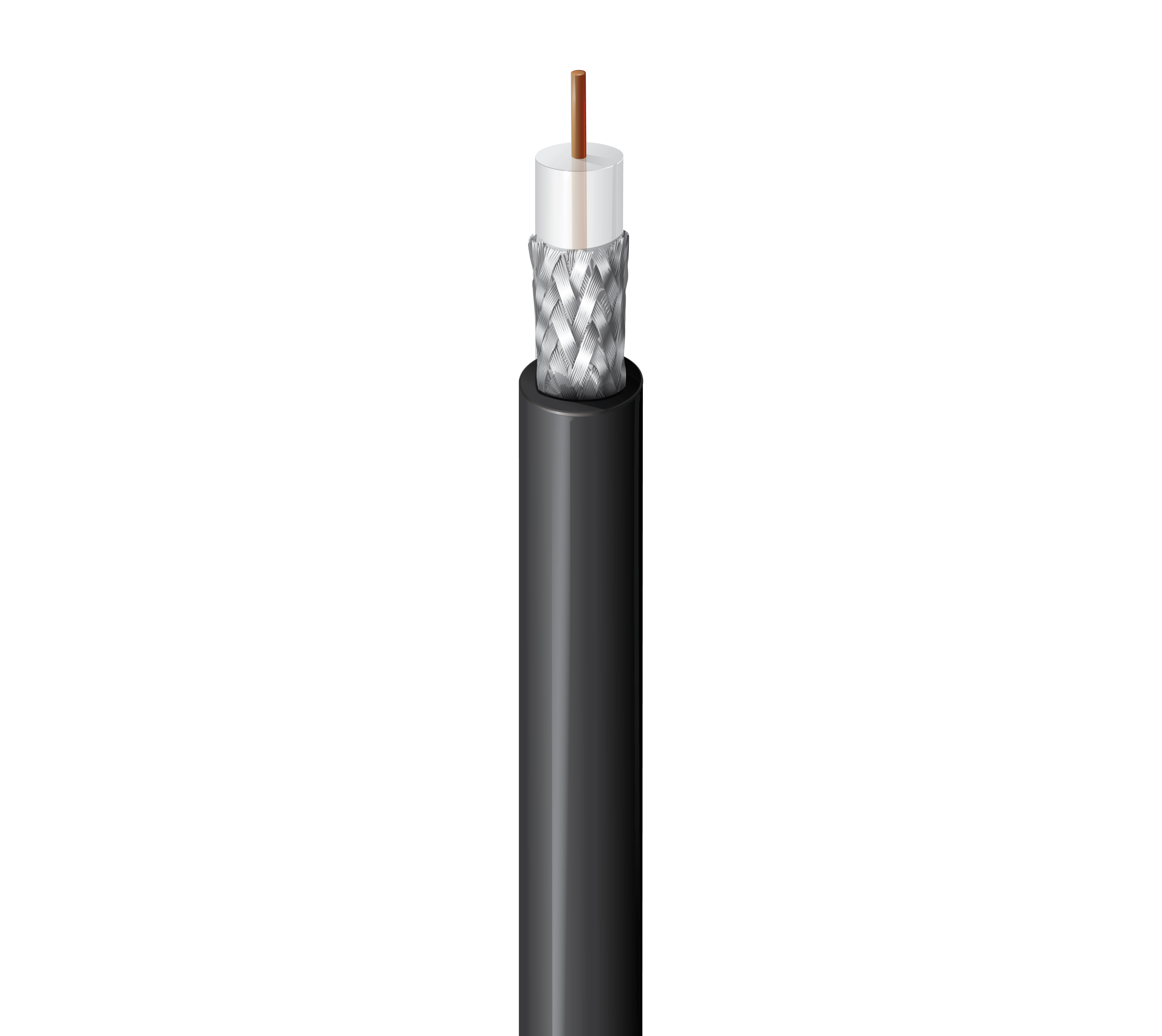

Numéro de produit: 8240

Câble coaxial de transmission sans fil 50 ohms, RG-58, 20 AWG BC solide, tresse 95 % TC, gaine PVC, CMX

Câble coaxial de transmission sans fil 50 ohms, RG-58, conducteur en cuivre nu massif 20 AWG, isolation PE, blindage tressé en cuivre étamé à 95 %, gaine en PVC, CMX

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8240
5 de 5

Spécifications

Expand All

Applications recommandées

Communication d'antenne sans fil point à point et point à multipoint ; microphones sans fil, radios bidirectionnelles, radio amateur, FM basse puissance, GPS, RFID (identification par radiofréquence)

Type RG

58

Conducteur

Size Stranding Nom. Diameter Material
20 AWG Solid 0.033 in BC - Bare Copper

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 0.116 in (2.95 mm) White

Blindage extérieur

Outer Shield Type Material Coverage
Braid Tinned Copper (TC) 95%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.193 in (4.90 mm)

Diamètre total du câble (nominal)

4,90 mm (0,193) po

Atténuation

Frequency Nom. Attenuation
1 MHz 0.3 dB/100ft
10 MHz 1.1 dB/100ft
50 MHz 2.5 dB/100ft
100 MHz 3.8 dB/100ft
200 MHz 5.6 dB/100ft
400 MHz 8.4 dB/100ft
700 MHz 11.7 dB/100ft
900 MHz 13.7 dB/100ft
1000 MHz 14.5 dB/100ft

Puissance électrique

Frequency Max. Power Rating
50 MHz 530 W
100 MHz 350 W
400 MHz 160 W
1,000 MHz 90 W

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
9.4 Ohm/1000ft 4.1 Ohm/1000ft (13 Ohm/km) 28.5 pF/ft (93.5 pF/m) 52 Ohm 66%

Voltage

UL Voltage Rating Voltage Rating
300 V (CMX), 30 V (UL AWM 1354) 1900 V

Notes sur les caractéristiques électriques

La spécification d'impédance réelle est de 51,5 +/- 1,5 ohms.

Température

UL Temperature Operating
60°C (UL AWM 1354) -40°C to +75°C

Rayon de courbure

Installation Min.
1.9 in (48 mm)

Tension de traction maximum

21 kg (47 livres)

Poids câble en vrac

26 lb/1000 pi

Environnement compatible

Extérieur - aérien, intérieur, aérien - noir uniquement, lorsqu'il est pris en charge par un fil porteur.

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

UL1581

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

CMX

Conformité AWM

AWM 1354

Conformité CEC / C(UL)

CMX

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro du plénum

88240, 82240

Mise à jour et révision

Numéro de révision : 0.541 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.541 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8240 010100 Noir Bobine 100 pi 612825196761
8240 010500 Noir Bobine 500 pi 612825196785 C
8240 010U500 Noir UnReel 500 pi 612825358664
8240 0101000 Noir Bobine 1,000 pi 612825196778 C
8240 010U1000 Noir UnReel 1,000 pi 612825196747
8240 0105000 Noir Bobine 5,000 pi 612825196730 C
