Numéro de produit: 89907

Thinnet 10BASE2, type RG-58A/U, brin n° 20, FFEP, tresse Duobond II+TC, gaine PVDF, CMP

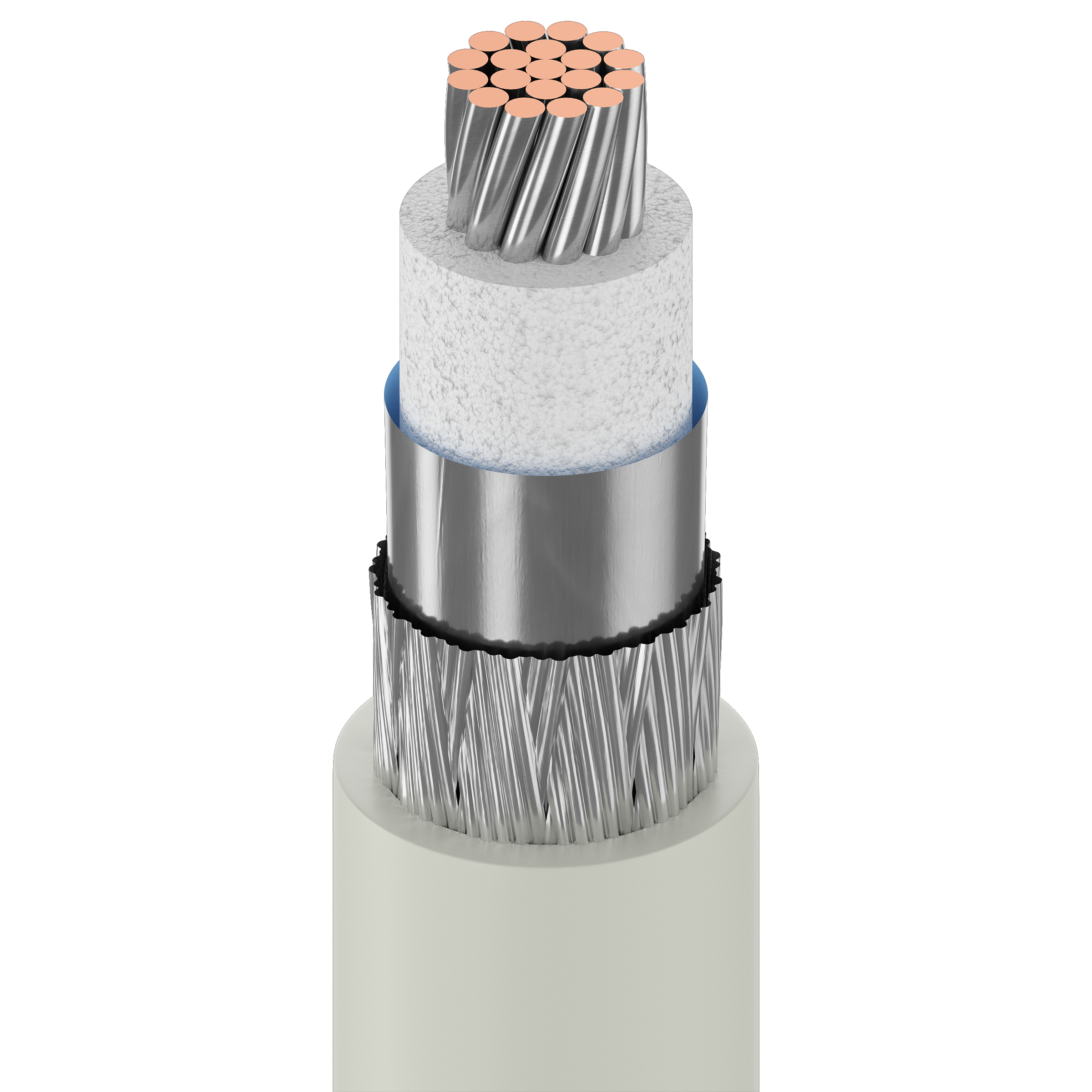

Conducteur en cuivre étamé IEEE 802.3 Ethernet Thinnet 10BASE2, 20 AWG (19 x 32), isolation en mousse FEP, Duobond® II (couverture à 100 %) + blindage tressé en cuivre étamé (couverture à 95 %), gaine en fluorocopolymère, CMP

  • Disponibilité:
    Mondial
  • Statut:
    Actif
89907
  • 89907
1 de 1

Spécifications

Expand All

Applications recommandées

Thin Ethernet (IEEE 802.3 10BASE2)

Type RG

58

Conducteur

Size Stranding Nom. Diameter Material
20 AWG 19x32 0.037 in TC - Tinned Copper

isolation

Material Nom. Insulation Diameter Color Code
PFA - Perfluoroalkoxy (Foam) 0.100 in (2.54 mm) White

Blindage extérieur

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Tinned Copper (TC) 93%

Gaine extérieure

Material Nom. Diameter
PVDF - Polyvinylidene Fluoride 0.165 in (4.19 mm)

Diamètre total du câble (nominal)

4,19 mm (0,165) po

Atténuation

Frequency Nom. Attenuation
1 MHz 0.43 dB/100ft
10 MHz 1.3 dB/100ft
50 MHz 2.91 dB/100ft
100 MHz 4.18 dB/100ft
200 MHz 6.1 dB/100ft
400 MHz 9.2 dB/100ft
700 MHz 12.9 dB/100ft
900 MHz 15.0 dB/100ft
1000 MHz 16.0 dB/100ft

Puissance électrique

Frequency Max. Power Rating
1 MHz 6,450 W
10 MHz 1,850 W
50 MHz 890 W
100 MHz 640 W
200 MHz 470 W
400 MHz 360 W
700 MHz 290 W
900 MHz 270 W
1,000 MHz 260 W

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
8.5 Ohm/1000ft (28 Ohm/km) 5.8 Ohm/1000ft (19 Ohm/km) 26.0 pF/ft (85.3 pF/m) 50 Ohm 80%

Voltage

UL Voltage Rating
300 V (CMP)

Température

UL Temperature Operating
150°C -15°C to +150°C

Rayon de courbure

Installation Min.
1.6 in (41 mm)

Tension de traction maximum

20 kg (45 livres)

Poids câble en vrac

26 lb/1000 pi

Environnement compatible

Intérieur - plenum, aérien - lorsqu'il est pris en charge par un fil porteur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

NFPA 262

Conformité CPR

CPR Euroclass : Eca

Conformité CEC / C(UL)

CMP

Conformité IEEE

802.3 10Base2

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

9907

Mise à jour et révision

Numéro de révision : 0.524 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS À PARTIR DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.524 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS À PARTIR DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
89907 E4X500 Gris Bobine 500 pi 612825221449 C
89907 E4X1000 Gris Bobine 1,000 pi 612825221425 C
89907 E4X2500 Gris Bobine 2,500 pi 612825221432 C Z
