Numéro de produit: 89913

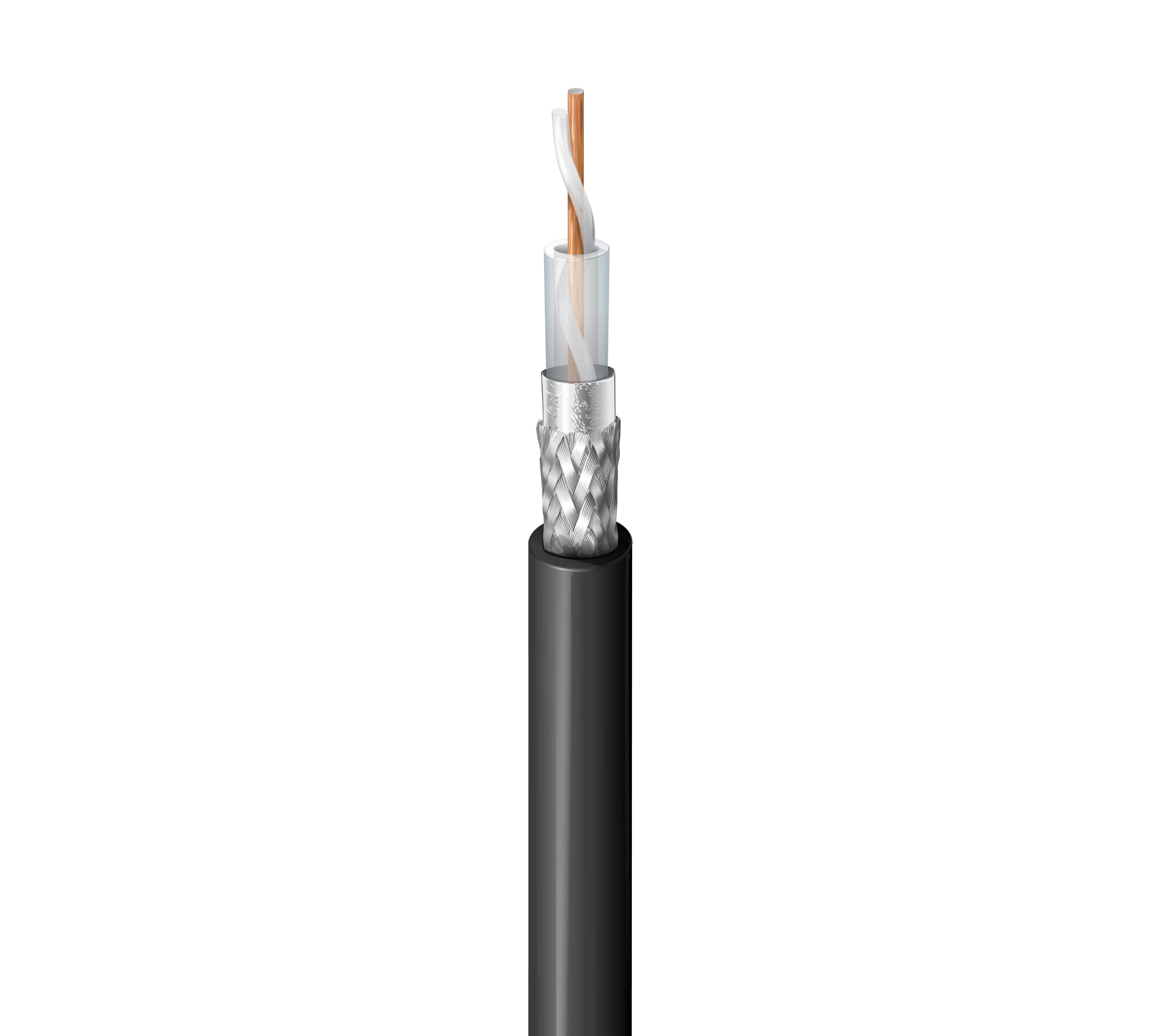

Câble coaxial de transmission sans fil 50 ohms, RG-8, 10 AWG BC solide, feuille + tresse 90 % TC, gaine PVDF, CMP

Câble coaxial de transmission sans fil 50 ohms, RG-8, conducteur en cuivre nu massif 10 AWG, isolation FEP, blindage par feuille + tresse de cuivre étamé à 90 %, gaine PVDF, CMP

  • Disponibilité:
    Mondial
  • Statut:
    Actif
89913
5 de 5

Spécifications

Expand All

Applications recommandées

Communication d'antenne sans fil point à point et point à multipoint ; microphones sans fil, radios bidirectionnelles, radio amateur, FM basse puissance, GPS, RFID (identification par radiofréquence)

Type RG

8

Conducteur

Size Stranding Nom. Diameter Material
10 AWG Solid 0.108 in BC - Bare Copper

isolation

Material Nom. Insulation Diameter Color Code Notes
FEP - Fluorinated Ethylene Propylene 0.292 in (7.42 mm) Clear Solid FEP monofilament spiral around conductor. Solid FEP tube over monofilament

Blindage extérieur

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Tinned Copper (TC) 90%

Gaine extérieure

Material Nom. Diameter
PVDF - Polyvinylidene Fluoride 0.360 in (9.14 mm)

Diamètre total du câble (nominal)

9,14 mm (0,360) po

Atténuation

Frequency Nom. Attenuation
1 MHz 0.1 dB/100ft
10 MHz 0.4 dB/100ft
50 MHz 1.0 dB/100ft
100 MHz 1.6 dB/100ft
200 MHz 2.3 dB/100ft
400 MHz 3.4 dB/100ft
700 MHz 5.0 dB/100ft
900 MHz 6.0 dB/100ft
1000 MHz 6.9 dB/100ft

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
0.9 Ohm/1000ft 3.3 Ohm/1000ft (11 Ohm/km) 25 pF/ft (82 pF/m) 50 Ohm 83%

Voltage

UL Voltage Rating
300 V (CMP)

Température

UL Temperature Operating
150°C -15°C to +150°C

Rayon de courbure

Installation Min.
3.6 in (91 mm)

Tension de traction maximum

78.9 kg (174 livres)

Poids câble en vrac

119 lb/1000 pi

Environnement compatible

Intérieur - plénum, intérieur, extérieur, résistant aux UV, aérien - lorsqu'il est supporté par un fil porteur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

NFPA 262

Conformité CPR

CPR Euroclass: Eca

Conformité NEC / UL

CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

9913

Notes

Utilisation recommandée du 7733A pour les applications supérieures à 1 GHz.

Mise à jour et révision

Numéro de révision : 0.497 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.497 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
89913 010500 Noir Bobine 500 pi 612825223870 C
89913 0101000 Noir Bobine 1,000 pi 612825221463 C
