Numéro de produit: 9222

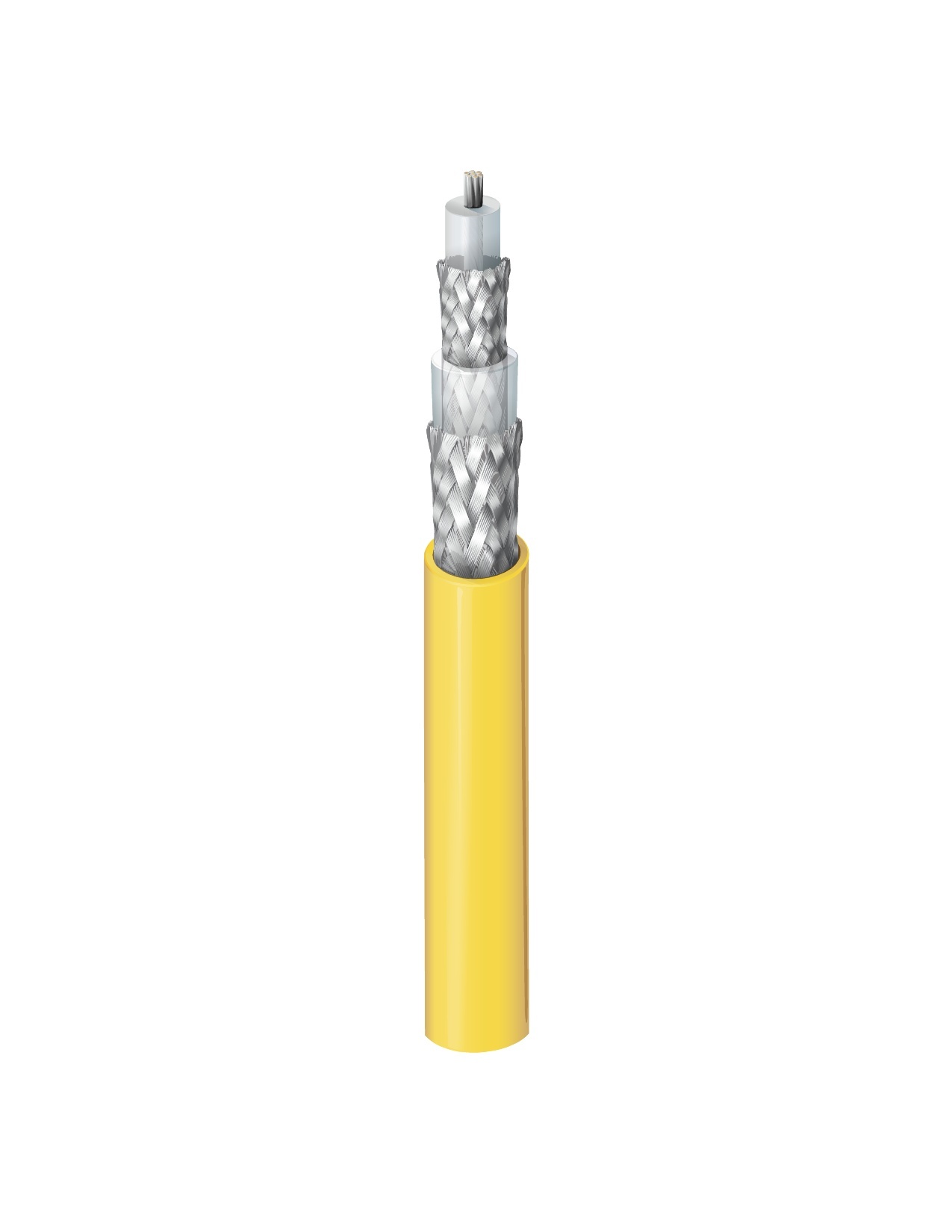

Type Triax RG-58A/U 50 Ω, #20, PO, tresses TC, gaine PVC

Conducteur en cuivre étamé 50 ohms Triax RG-58A/U de type 20 AWG toronné (7x28) de 0,037", isolation en polyéthylène, blindages à double tresse en cuivre étamé (couverture à 95 %), gaine en PVC.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9222
5 de 5

Spécifications

Expand All

Applications recommandées

Vidéo analogique, vidéo composite, distribution vidéo

Type RG

58

Conducteur

Element No. of Elements Size Stranding Nom. Diameter Material
Coax(es) 1 20 AWG 7x28 0.038 in TC - Tinned Copper

isolation

Element Material Nom. Insulation Diameter Color Code
Coax(es) PE - Polyethylene 0.12 in (3.0 mm) White

Blindage interne

Element Layer Shield Type Material Coverage
Coax(es) 1 Braid Tinned Copper (TC) 95%

Gaine intérieure

Material Nom. Diameter
PE - Polyethylene 0.177 in (4.50 mm)

Blindage extérieur

Layer Outer Shield Type Material Coverage
1 Braid Tinned Copper (TC) 95%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.241 in (6.12 mm)

Atténuation

Frequency Nom. Attenuation
1 MHz 0.5 dB/100ft
10 MHz 1.5 dB/100ft
50 MHz 3.3 dB/100ft
100 MHz 4.9 dB/100ft
200 MHz 7.2 dB/100ft
400 MHz 12 dB/100ft
500 MHz 14 dB/100ft
700 MHz 18 dB/100ft
900 MHz 22 dB/100ft
1000 MHz 24 dB/100ft

Électricité

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
9.5 Ohm/1000ft 4.7 Ohm/1000ft (15 Ohm/km) 4.3 Ohm/1000ft (14 Ohm/km) 30.8 pF/ft (101 pF/m) 50 Ohm 66%

Voltage

Voltage Rating
1400 V RMS

Température

UL Temperature Operating
75°C -40°C To +75°C

Rayon de courbure

Stationary Min. Installation Min.
2.41 in (61.2 mm) 2.41 in (61.2 mm)

Tension de traction maximum

42 kg (92 livres)

Poids câble en vrac

39 lb/1000 pi

Environnement compatible

Intérieur, intérieur

Conformité CPR

CPR Euroclass : Fca

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Mise à jour et révision

Numéro de révision : 0.481 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.481 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
9222 004100 Jaune Bobine 100 pi 612825225430
9222 004500 Jaune Bobine 500 pi 612825225447 C
9222 004U500 Jaune UnReel 500 pi 612825225423
