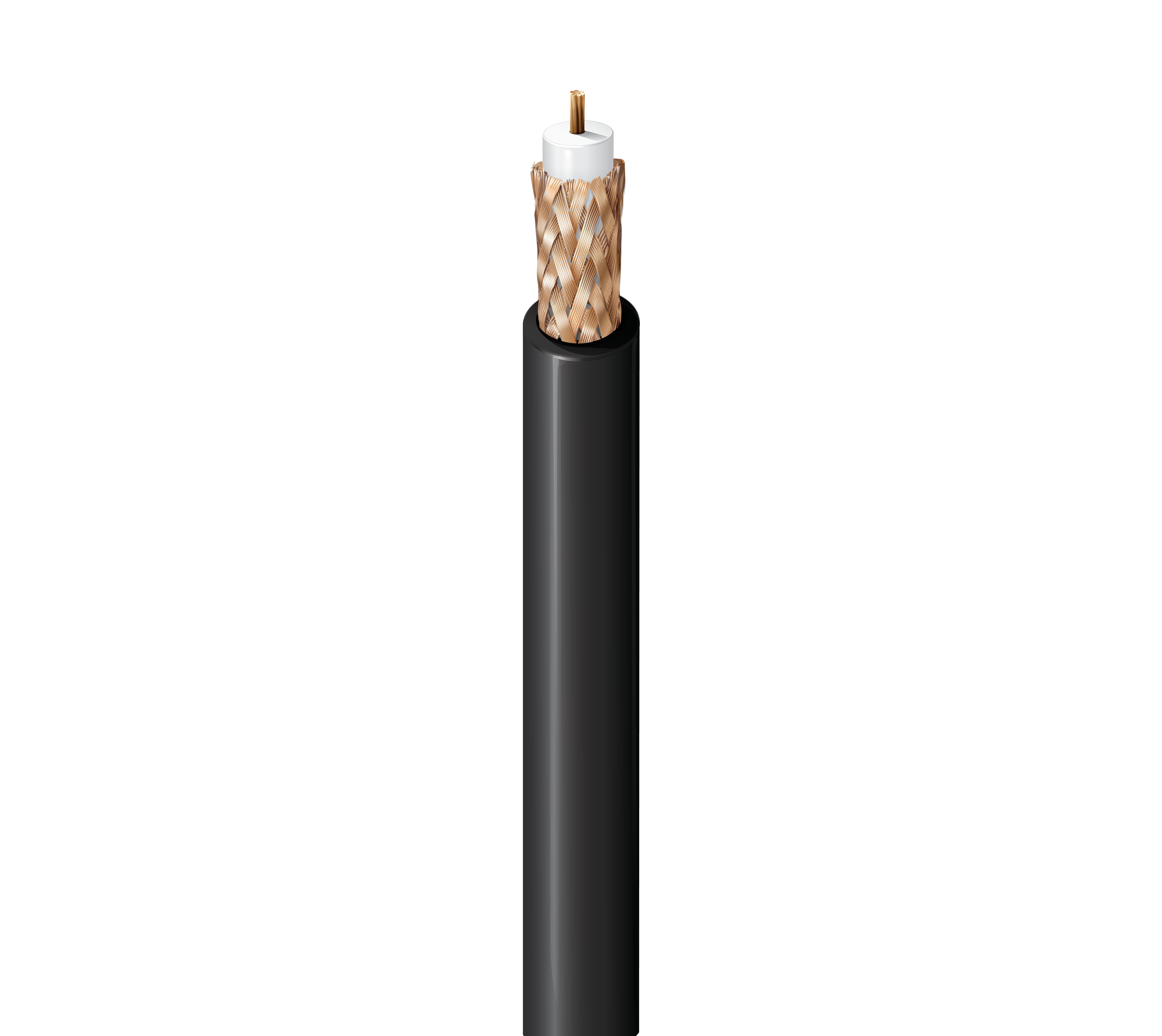

Numéro de produit: 9258

Câble coaxial de transmission sans fil 50 ohms, RG-8, 16 AWG Str BC, tresse 95 % BC, gaine PVC, CM

Câble coaxial de transmission sans fil 50 ohms, RG-8X, conducteur en cuivre nu 16 AWG (19 x 29), isolation PE, blindage tressé en cuivre nu à 95 %, gaine en PVC, CM

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9258
5 de 5

Spécifications

Expand All

Applications recommandées

Communication d'antenne sans fil point à point et point à multipoint ; microphones sans fil, radios bidirectionnelles, radio amateur, FM basse puissance, GPS, RFID (identification par radiofréquence)

Type RG

8

Conducteur

Size Stranding Nom. Diameter Material
16 AWG 19x29 0.057 in BC - Bare Copper

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.155 in (3.94 mm) White

Blindage extérieur

Outer Shield Type Material Coverage
Braid Bare Copper (BC) 95%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.242 in (6.15 mm)

Diamètre total du câble (nominal)

6,15 mm (0,242) po

Atténuation

Frequency Nom. Attenuation
1 MHz 0.3 dB/100ft
10 MHz 0.9 dB/100ft
50 MHz 2.1 dB/100ft
100 MHz 3.1 dB/100ft
200 MHz 4.5 dB/100ft
400 MHz 6.6 dB/100ft
700 MHz 9.1 dB/100ft
900 MHz 10.7 dB/100ft
1000 MHz 11.2 dB/100ft

Puissance électrique

Frequency Max. Power Rating
10 MHz 1,000 W
50 MHz 370 W
100 MHz 250 W
200 MHz 190 W
400 MHz 110 W
700 MHz 75 W
1,000 MHz 60 W

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
4.1 Ohm/1000ft 3.1 Ohm/1000ft (10 Ohm/km) 25.3 pF/ft (83.0 pF/m) 50 Ohm 82%

Voltage

UL Voltage Rating
300 V (CM)

Température

UL Temperature Operating
80°C -40°C to +80°C

Rayon de courbure

Installation Min.
2.4 in (61 mm)

Tension de traction maximum

28 kg (61 livres)

Poids câble en vrac

37 lb/1000 pi

Environnement compatible

Intérieur/extérieur, intérieur, aérien – Noir uniquement, lorsque le fil du messager le permet.

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

UL1685 UL Charge

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

CM

Conformité AWM

AWM 1354

Conformité CEC / C(UL)

CM

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.514 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.514 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
9258 010500 Noir Bobine 500 pi 612825225805 C
9258 010U500 Noir UnReel 500 pi 612825358886
9258 0101000 Noir Bobine 1,000 pi 612825225836 C
9258 010U1000 Noir UnReel 1,000 pi 612825225812
9258 0091000 Blanc Bobine 1,000 pi 612825225829
